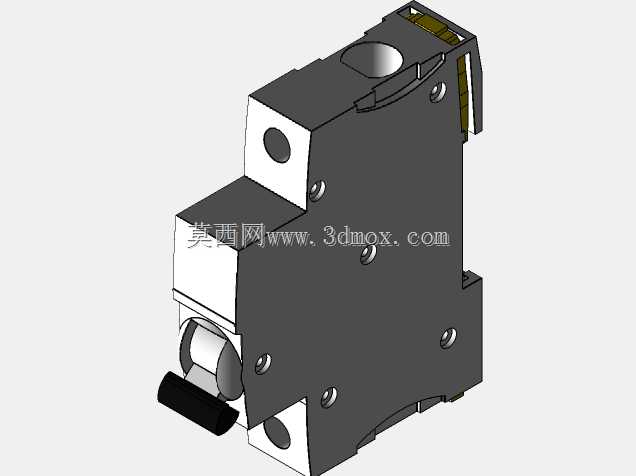

施耐德小型断路器三维结构设计模型

　　这款模数化低压保护器件的三维结构，完全贴合终端配电场景的实际安装需求做的还原，日常在民用住宅配电箱、工业机柜配电支路、商用楼宇的终端供电回路里都能见到同结构产品的身影，核心作用是在回路出现过载、短路故障时快速切断供电，避免线路过热起火、用电设备烧毁的问题，同时也可作为回路的手动分合开关使用，满足日常断电检修的操作需求。从结构设计逻辑来看，整体采用1P宽度的标准模数化壳体，外壳用阻燃热固性塑料做主体包覆，所有带电部件都封闭在壳体内部，仅露出操作手柄、进出线接线端子和导轨卡扣结构，既满足电气间隙的安全要求，也能避免安装、使用过程中误触带电部位的风险。操作手柄的位置做了凸起的防滑纹理设计，分合闸位置有清晰的行程卡点，

　　手动操作时的反馈力度清晰，能明确判断器件的分合状态，不会出现虚位导致的状态误判。进出线端的接线端子采用压线框式结构，适配不同线径的铜导线压接，端子处的螺丝做了防脱落设计，避免安装时螺丝掉落进配电箱引发短路隐患，接线口的倒角处理也能引导导线顺利插入，减少现场安装的操作难度。背部的导轨卡扣结构完全适配标准35mmDIN导轨，安装时只需要将卡扣卡在导轨上按压到位即可固定，拆卸时用螺丝刀撬动卡扣的解锁位就能快速拆下，不需要额外的固定螺丝，适配现有配电箱的通用安装规范，不需要对安装位做特殊改造。内部的结构布局上，灭弧室的位置靠近出线端，分断故障电流时产生的电弧能快速被引入灭弧栅片切割熄灭，避免电弧持续灼烧触头导致器件寿命下降，

　　触头系统采用银合金材质，既保证导通时的接触电阻足够小，减少长期工作的发热损耗，也能耐受分断短路电流时的高温烧蚀，提升器件的分断寿命。电磁脱扣机构和热脱扣机构分别对应短路保护和过载保护的功能，结构布局紧凑，在有限的模数化空间内完成两套脱扣机构的排布，同时保证脱扣动作的可靠性，短路时电磁机构能瞬间触发脱扣，动作时间控制在毫秒级，过载时双金属片受热弯曲触发脱扣，反时限特性匹配线路的过载耐受能力，不会出现误动作或者拒动的问题。建模过程中对所有配合间隙做了还原，比如手柄和壳体的配合间隙、脱扣机构的动作行程、卡扣的弹性变形量都按照实际产品的装配公差做了设定，能直接用于配电场景的装配干涉检查，也可以作为电气成套设计的选型参考模型，

　　导入到配电箱的整体装配模型中验证排布间距、接线空间是否满足要求，避免现场安装时出现器件干涉、接线空间不足的问题。壳体表面的分型线、安装标识位、产品参数刻印的位置都做了细节还原，和实际量产产品的外观保持一致，不会出现和实物偏差过大导致的装配模拟失真问题。
