三款不同内容玻璃密封储物罐结构设计

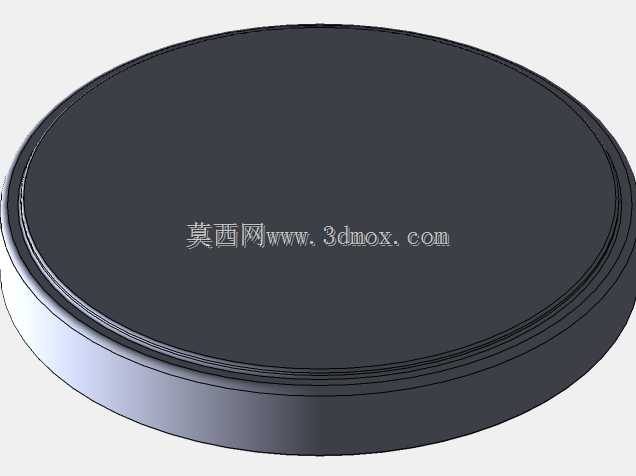

　　日常接触的玻璃密封罐，看似结构简单，实则在食品包装、家用储物、实验室样品存储等多个场景都有稳定的应用需求，做这类容器的三维结构设计时，需要兼顾密封可靠性、内容物可视性、批量生产的工艺适配性，以及不同使用场景下的操作便捷性。本次设计的三款玻璃罐主体采用钠钙玻璃吹制成型，瓶身做直筒圆柱结构，侧壁厚度均匀控制在2.5mm-3mm区间，既保证玻璃自身的抗冲击强度，避免日常拿取、轻微磕碰时出现碎裂，也能控制整体重量，单罐空重控制在120g-150g区间，符合手持操作的受力习惯。瓶口位置做加厚卷边处理，卷边处做圆弧过渡，没有尖锐棱角，一方面是配合金属旋盖实现密封压紧，卷边的平面度公差控制在0.1mm以内，保证旋合后密封胶圈能完全贴合瓶口端面，避免出现渗漏、透气的问题；另一方面卷边结构也能提升瓶口的结构强度，避免旋盖拧紧时瓶口出现应力集中导致的崩口。配套的密封盖采用马口铁冲压成型，盖内预压食品级硅胶密封圈，旋合螺纹采用标准的瓶口通用螺纹，螺距4mm，旋合圈数为1.5圈，既保证拧紧后密封可靠，也能让使用者单手即可完成开合操作，不需要过大的拧紧力矩。三款罐身的高度统一设置为120mm，瓶身外径65mm，瓶口内径52mm，这个尺寸边界适配常规的家用冰箱门架储物格，也能适配市面上多数自动灌装生产线的卡瓶工位、旋盖头尺寸，不管是家用零散储物，还是食品工厂做小批量内容物灌装，都不需要额外调整设备适配参数。设计时特意将瓶身底部做内凹处理，内凹深度3mm，底圈做磨砂防滑处理，

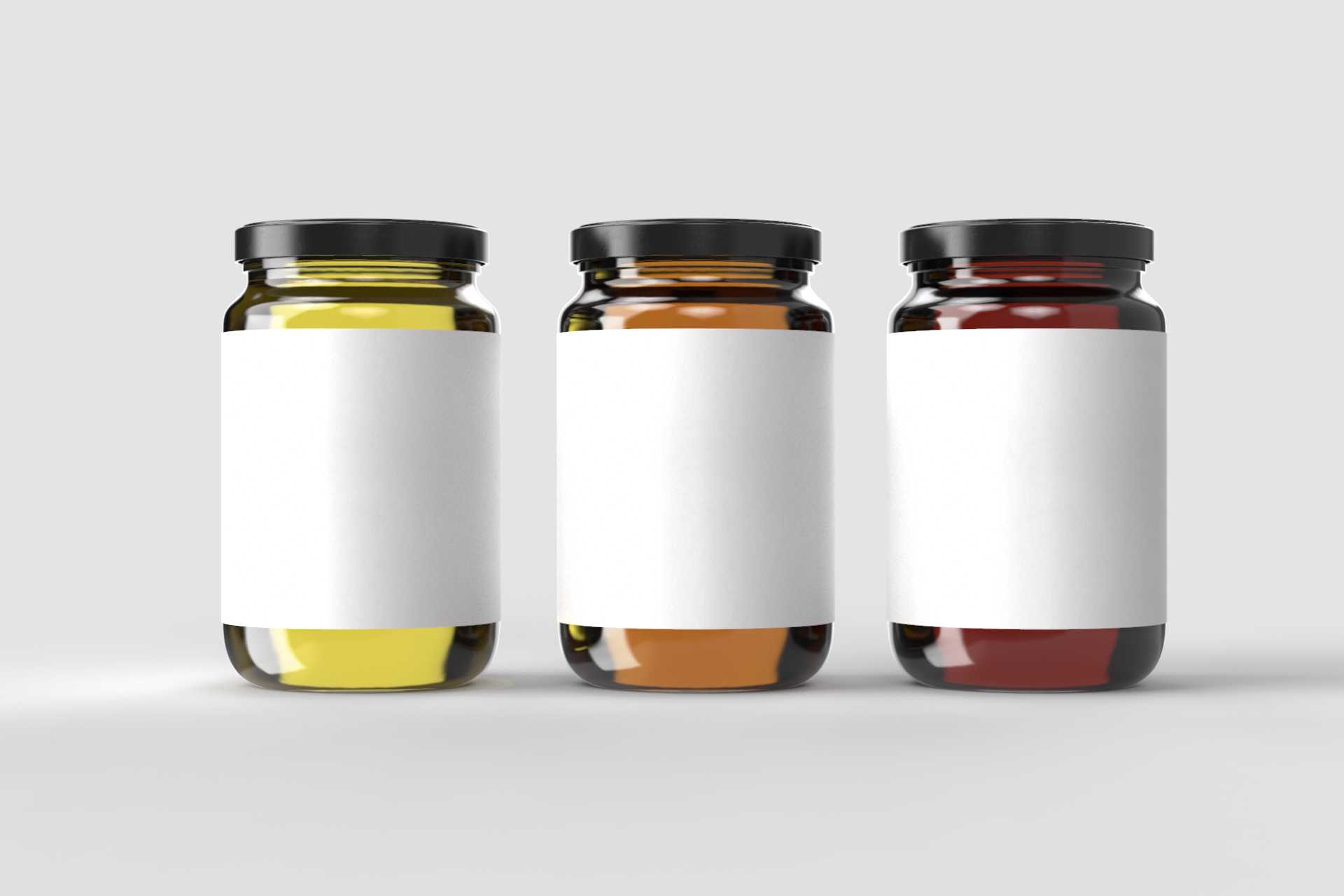

　　放置在光滑台面时不会出现滑移，同时内凹结构也能让瓶身吹制冷却过程中应力均匀释放，避免放置时出现底部不平、晃动的问题。瓶身预留的空白标签区域高度为70mm，环绕瓶身一周，不管是家用做手写内容标记，还是工厂批量印刷产品标签，都有足够的展示面积，标签区域特意做了轻微的磨砂处理，提升标签粘贴后的附着力，避免标签遇水、遇油后出现起翘脱落。三款罐身的结构完全一致，仅内部填充的内容物做了区分，分别对应液态、半固态、固态三类不同存储物的适配演示，实际生产时可以根据存储内容物的特性调整玻璃的颜色，比如避光类内容物可以采用茶色玻璃，透光展示类内容物采用高透白玻璃，不需要修改主体结构参数，仅调整玻璃原料配方即可，大幅降低开模成本。在做结构建模时，

　　特意对瓶口螺纹、卷边位置、底部内凹位置做了圆角过渡处理，所有转角的R角不小于1mm，既符合玻璃吹制工艺的脱模要求，避免生产时出现应力集中导致的成品开裂，也能减少日常使用时的清洁死角，冲洗时水流可以顺畅带走所有位置的残留污渍，不会在转角位置积存污垢。罐身的直筒结构也最大化利用了内部存储空间，额定容积为300ml，装满内容物后，内容物液面距离瓶口预留10mm的安全距离，避免旋盖时内容物溢出，也能给热灌装的内容物预留足够的热胀冷缩空间，不会因为温度变化导致瓶内压力变化出现密封失效。这类玻璃罐除了家用存储干货、酱料、自制饮品之外，在小型食品加工坊、实验室样品存储、美妆原料分装等场景都有广泛应用，统一的结构尺寸可以适配不同场景的通用配件，

　　比如替换成带出料嘴的盖、带透气阀的盖，不需要更换瓶身即可实现不同的功能，结构的通用性是这类民用容器设计时的核心考量点，不需要做过多复杂的异形结构，在保证结构强度、密封性能的前提下，尽可能简化结构，降低生产和使用成本，同时兼顾日常使用的操作便捷性和易清洁性，就能满足绝大多数场景的使用需求。建模时对玻璃材质的壁厚做了均匀化处理，通过壁厚分析工具反复校验，确保整个瓶身的壁厚偏差不超过0.3mm，避免吹制过程中出现厚薄不均导致的易碎裂、透视变形问题，金属盖的冲压折弯位置也做了工艺校验，确保冲压成型时不会出现褶皱、开裂，密封圈的压缩量控制在25%-30%区间，这个压缩量下既能保证密封可靠，也不会因为压缩量过大导致旋盖力矩过大，开启困难。
