商用工业级160型绞肉设备结构设计

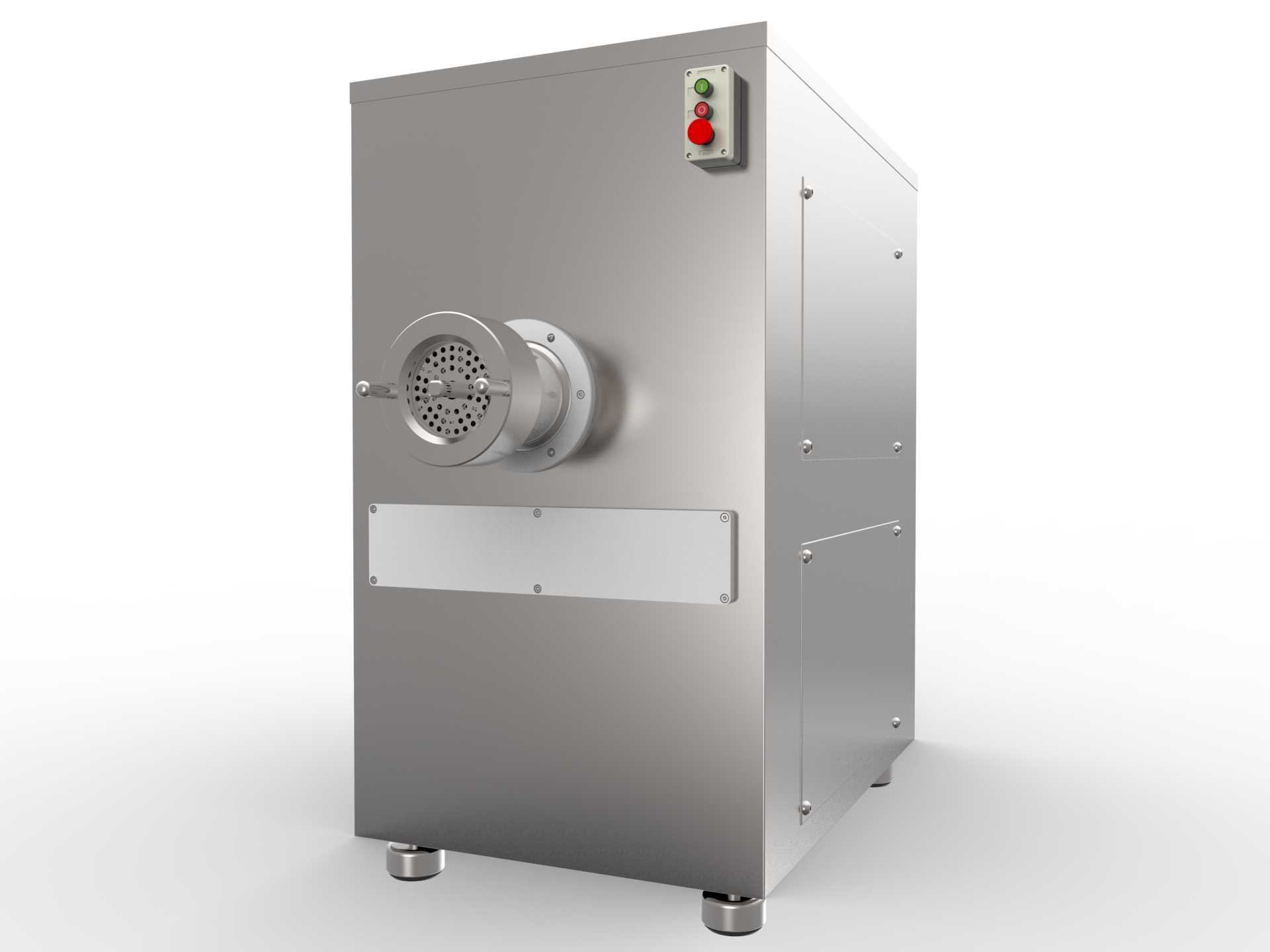

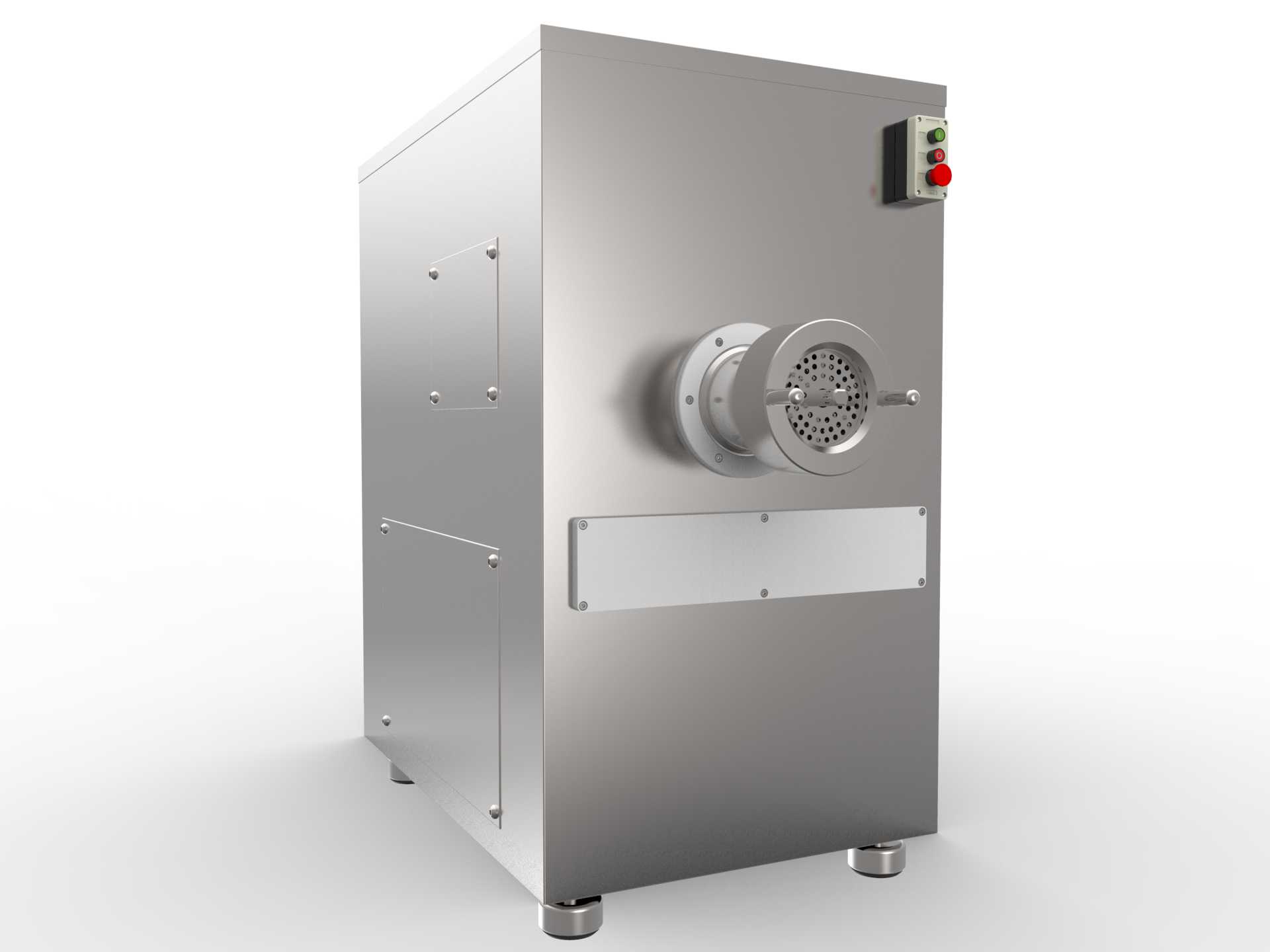

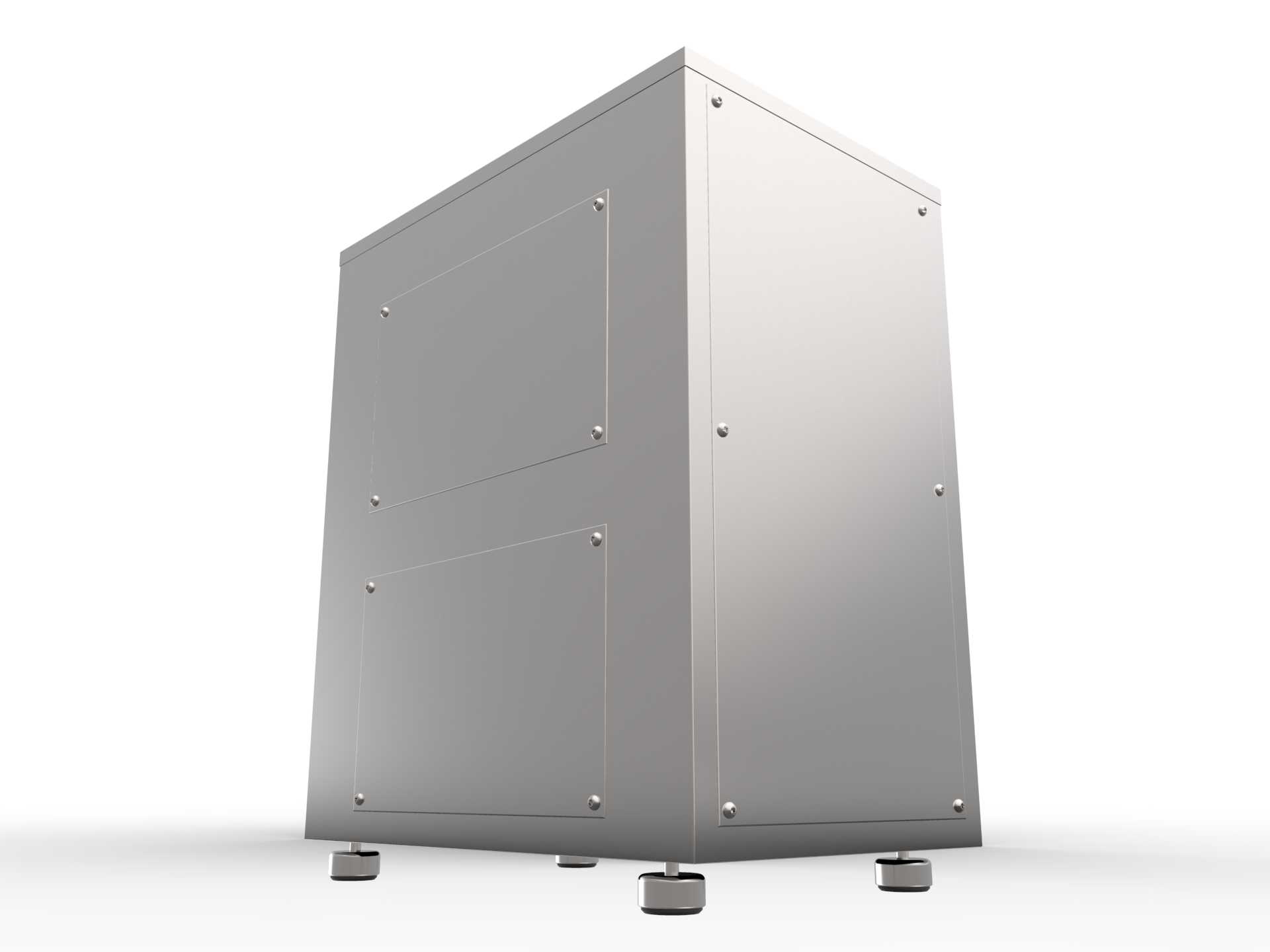

　　这款160型工业绞肉设备，核心面向规模化肉制品加工场景设计，单小时产能可达4吨，能够适配中央厨房、大型肉制品加工厂、生鲜配送中心的连续化生产需求，区别于小型家用或餐饮门店用的小功率机型，整机从结构强度到运行稳定性都按照工业级连续作业标准搭建。从安装边界来看，整机采用立式落地结构，底部配置可调式支撑脚，可直接放置在平整的硬化车间地面上，无需额外预埋固定螺栓，支撑脚的调节行程能够适配地面15mm以内的高度差，安装时仅需预留设备后侧150mm的散热与检修空间、前侧800mm的操作与上料空间即可，整体占地尺寸紧凑，能够适配多数食品加工车间的工位排布需求。设备外壳整体采用304不锈钢拉丝板材折弯焊接成型，所有外露焊缝都做了打磨抛光处理，

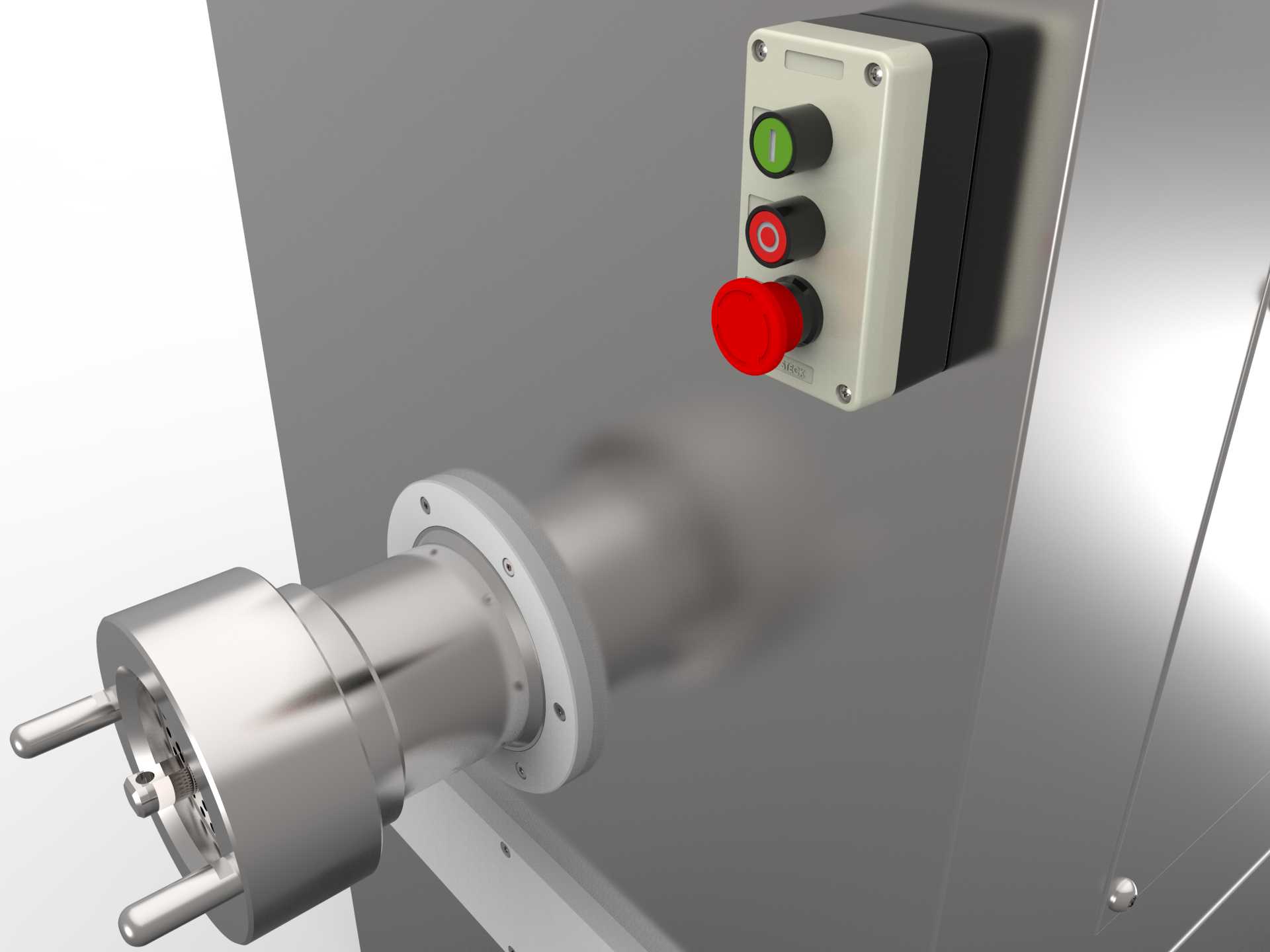

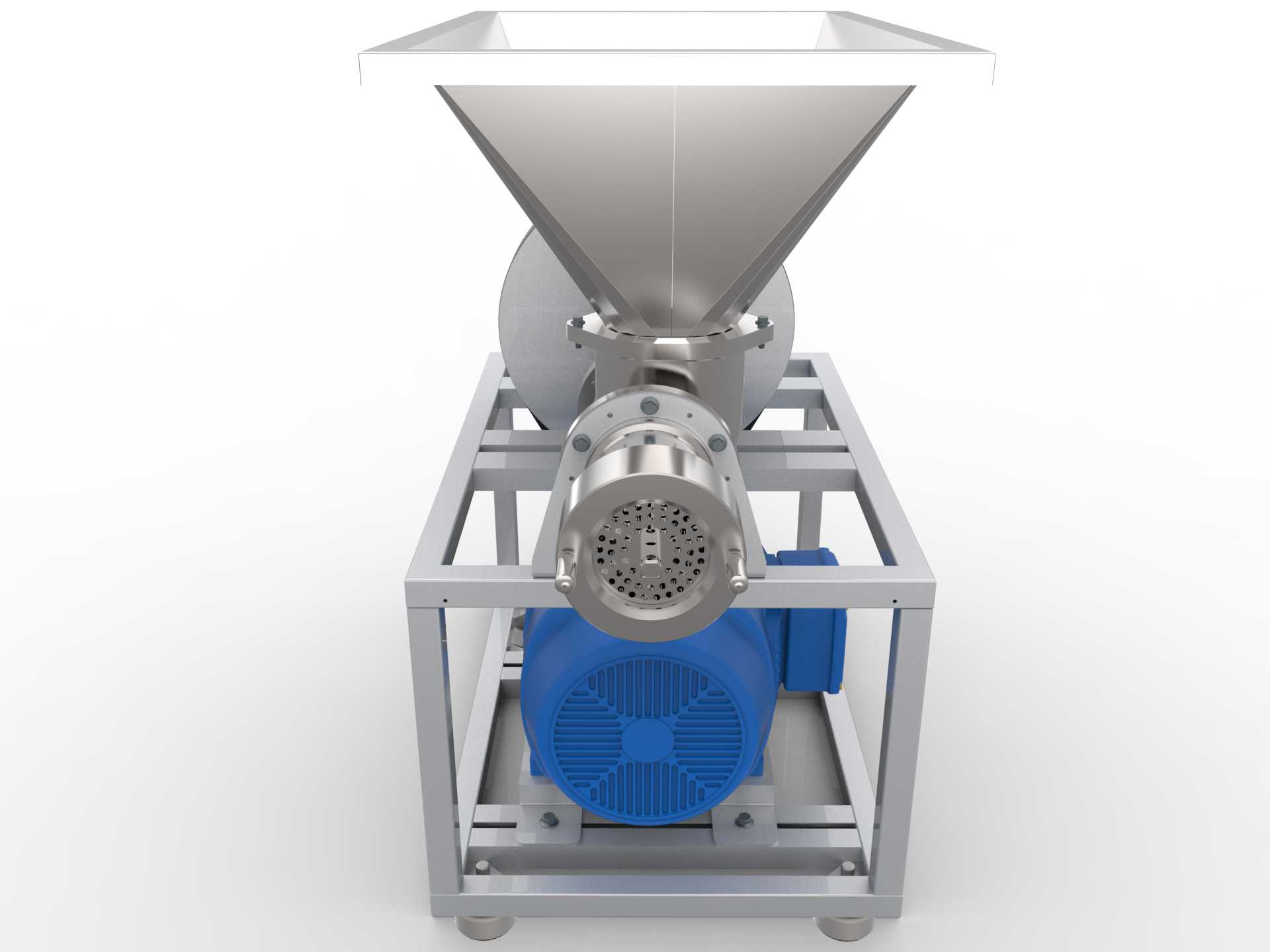

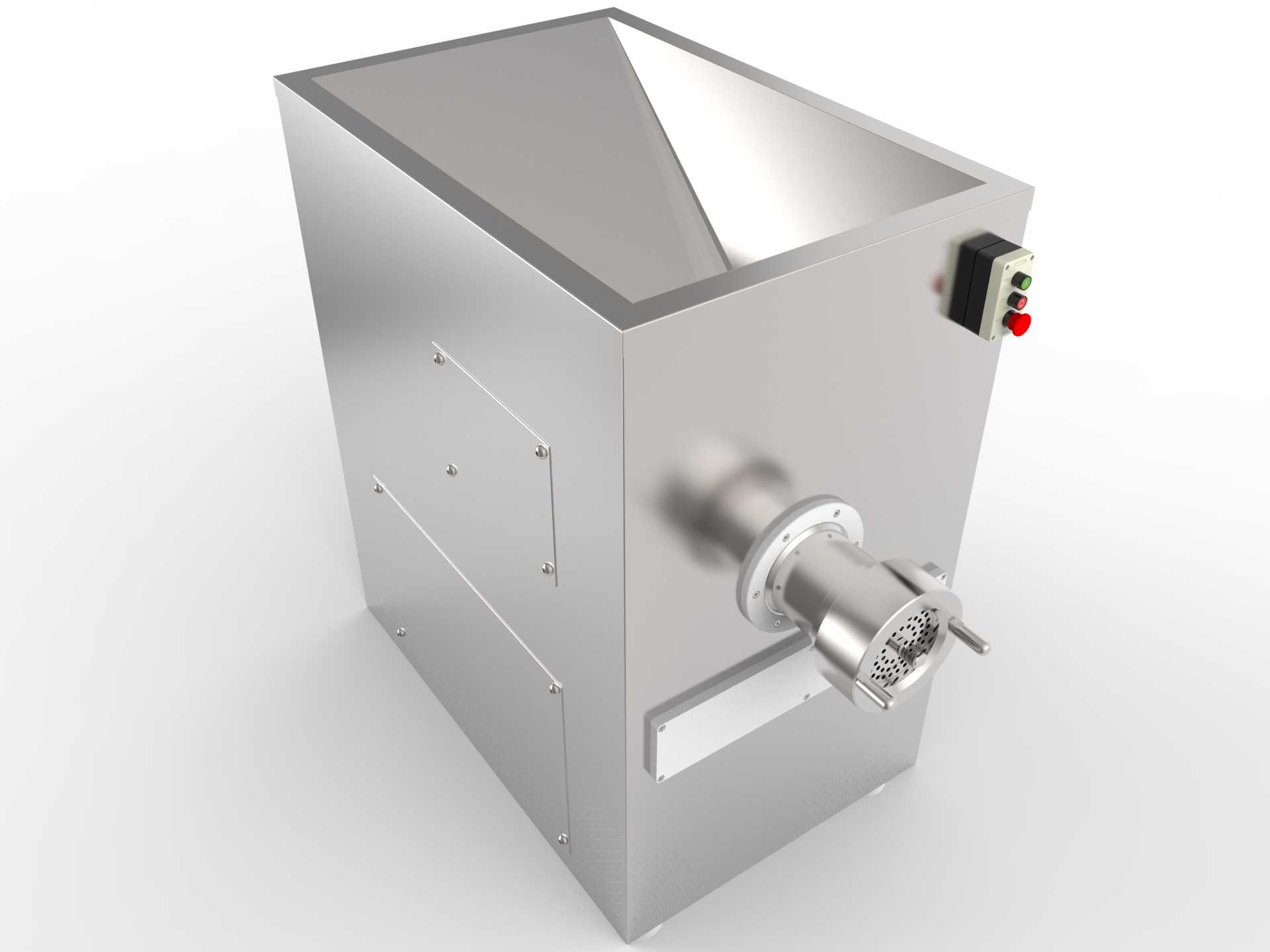

　　没有卫生死角，能够满足食品加工行业的清洁要求，日常生产结束后可以直接用高压水枪冲洗设备外表面，不会出现锈蚀或者清洁盲区。设备的核心绞切组件布置在机身正面中部，采用法兰式快拆结构设计，绞笼、绞刀、孔板都可以无需专用工具直接拆卸，方便日常生产后的深度清洁以及易损件的更换，孔板配置了多孔径规格可选，能够根据不同的产品工艺要求，更换对应孔径的孔板来实现不同粒度的肉料绞切，既可以加工鲜肉，也可以适配轻度冻肉的绞切作业，不会出现肉料过度升温影响肉质的问题。设备的控制组件布置在机身正面右上角，集成了启停按钮、急停按钮与运行指示灯，操作高度符合人体工程学设计，操作人员站在工位上无需抬手或者弯腰就可以完成所有操作，急停按钮采用大直径红色蘑菇头设计，

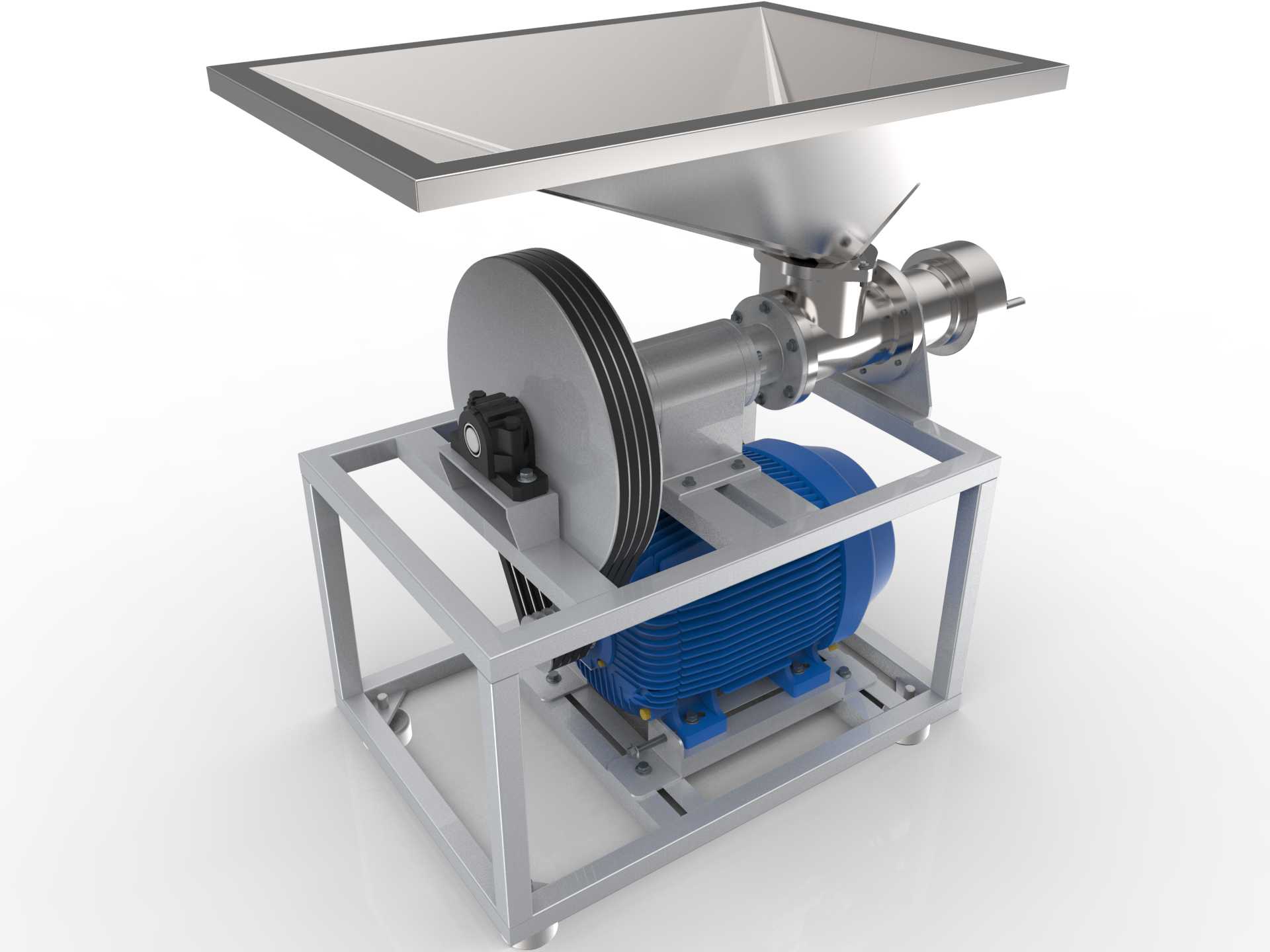

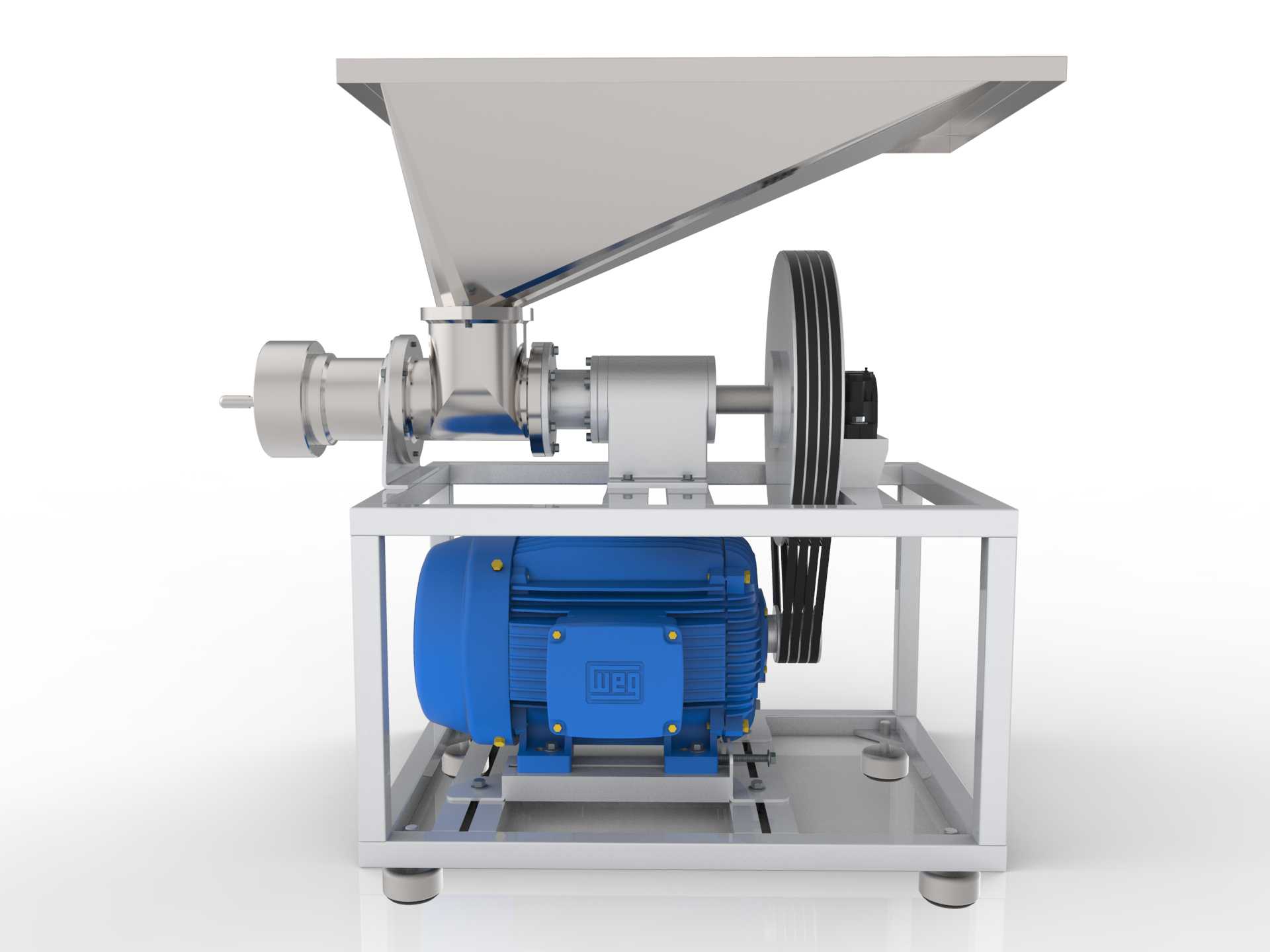

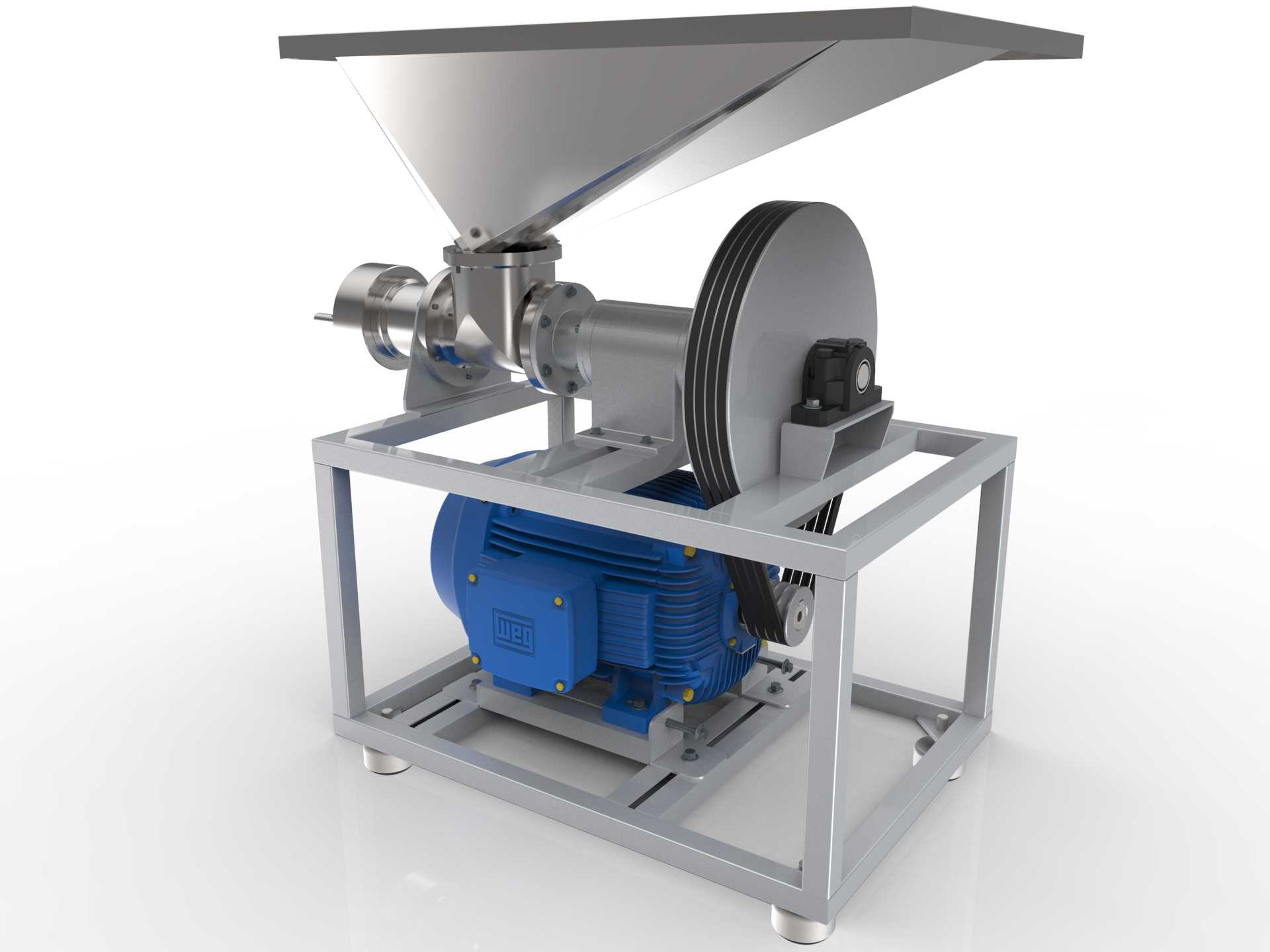

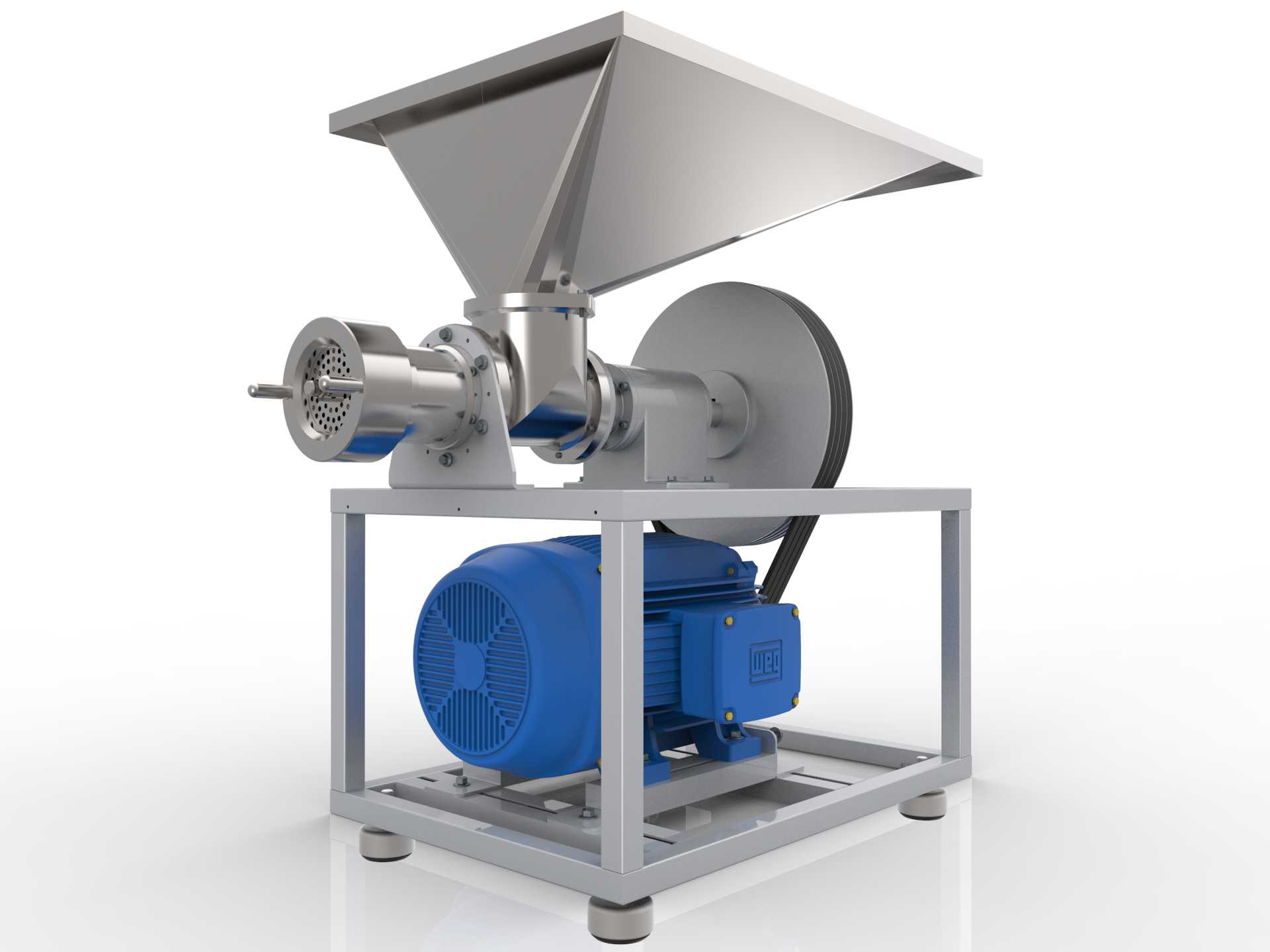

　　出现异常情况时可以快速按下切断设备电源，保障生产安全。机身内部的动力传动组件做了全封闭设计，电机与绞笼主轴之间采用齿轮减速传动，传动效率高、运行噪音低，传动区域与食品加工区域完全隔离，不会出现润滑油泄漏污染肉料的风险，同时封闭的传动结构也能够避免生产过程中肉料残渣进入传动部件，降低设备的故障概率。机身侧面设计了可拆卸的检修盖板，日常维护时仅需拧下盖板的固定螺丝就可以接触到内部的传动与电气组件，不需要拆解整机外壳，能够大幅缩短设备的维护停机时间。在设计思路上，这款设备优先平衡了产能、易清洁性与运行可靠性三个核心需求，没有多余的装饰性结构，所有的外形结构都服务于功能需求：外壳的折弯边既做了圆弧过渡避免划伤操作人员，

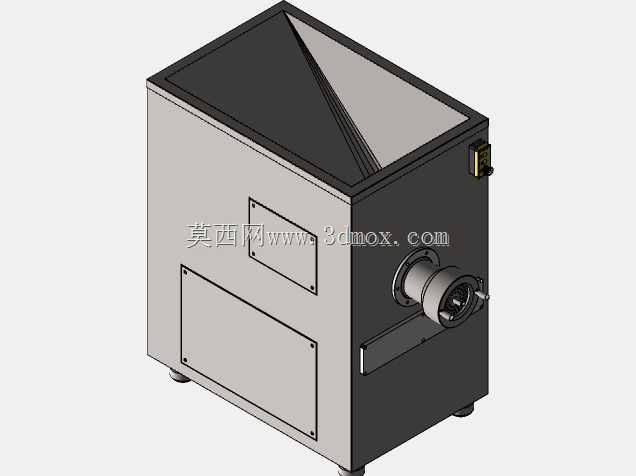

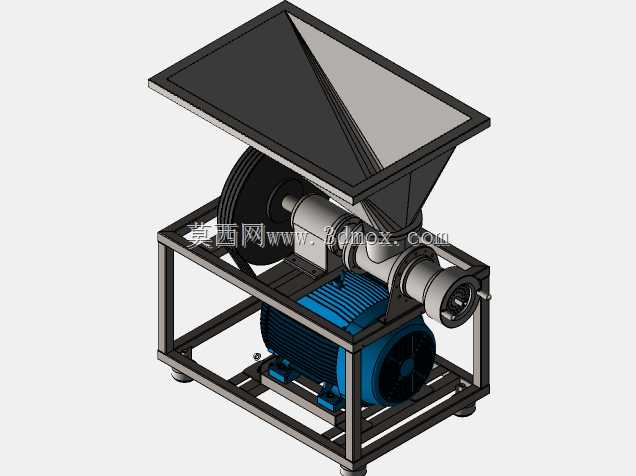

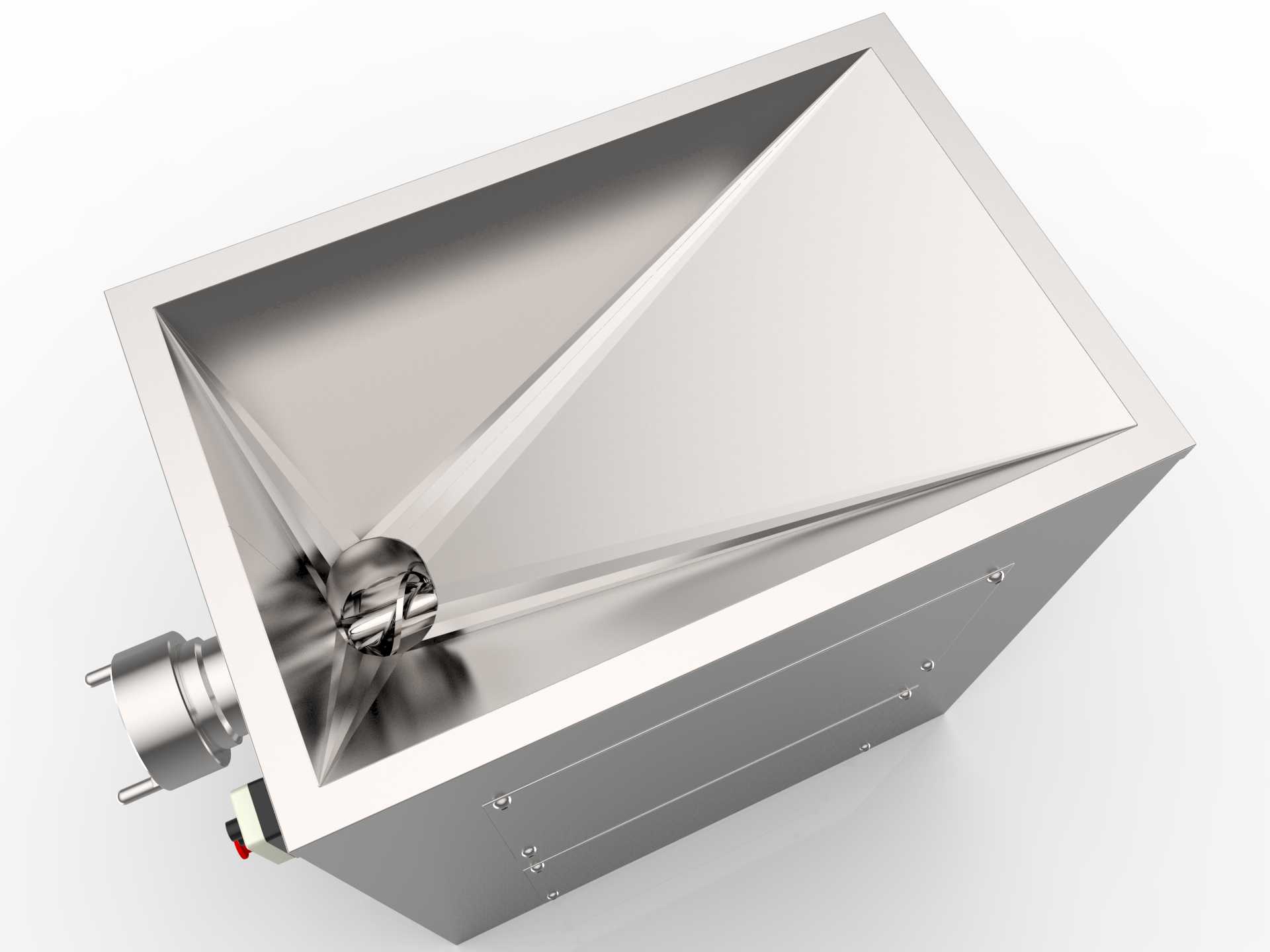

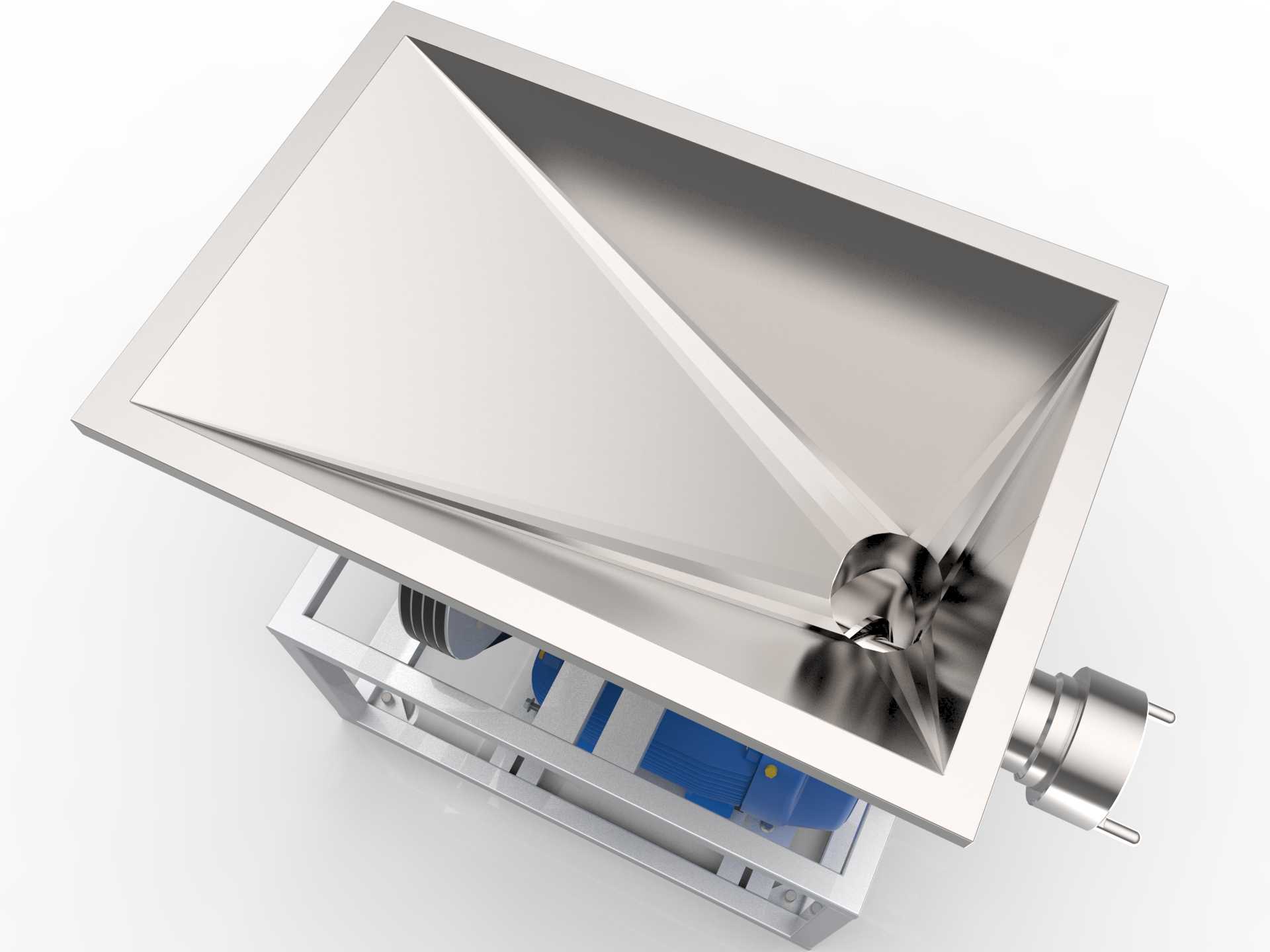

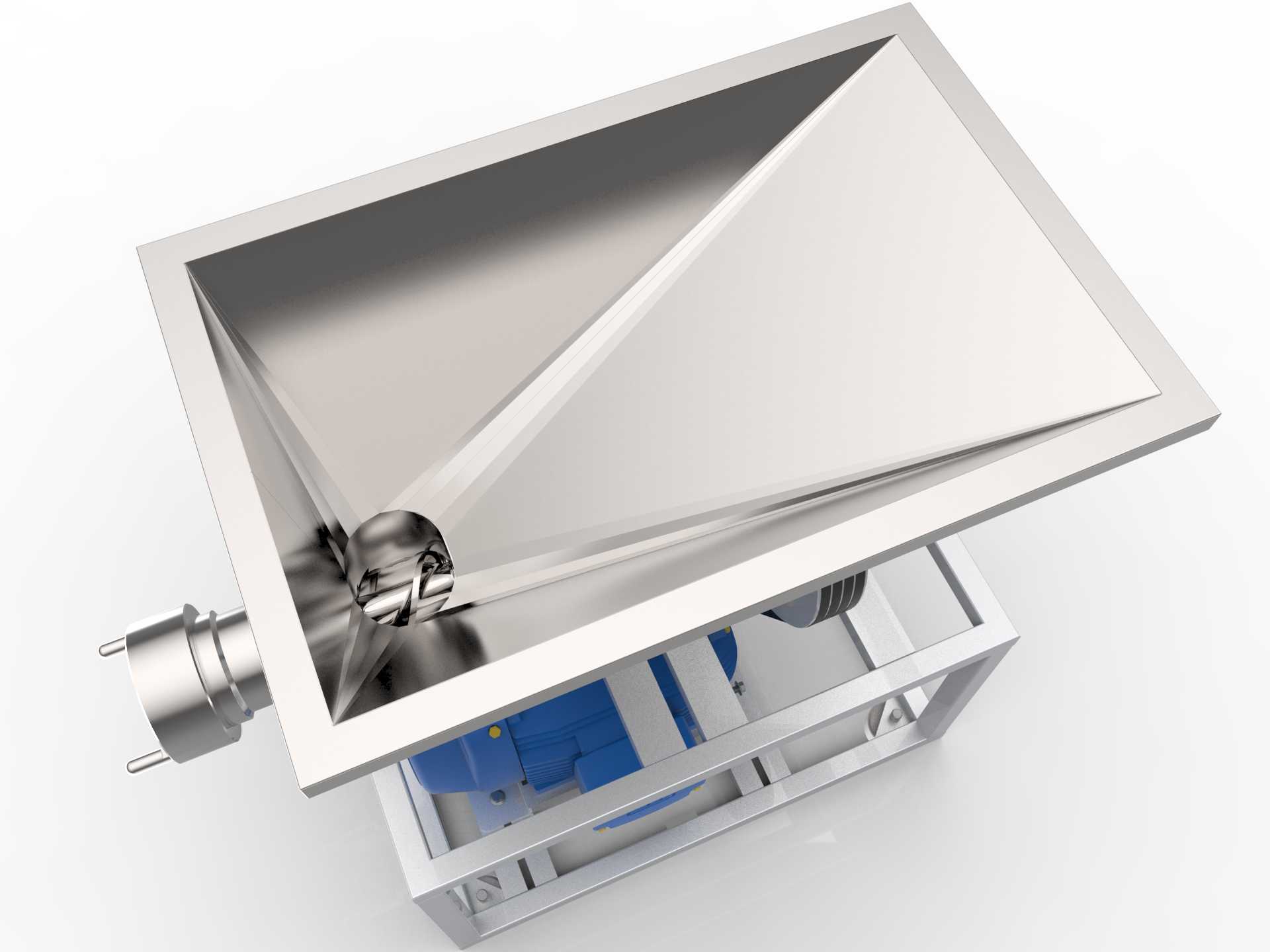

　　同时也提升了薄板外壳的结构刚度，减少设备满负荷运行时的共振；出肉口的下方预留了接料容器的放置空间，可以直接适配标准食品周转箱的高度，不需要额外配置接料支架；进料口的高度设置在操作人员腰部以上位置，上料时不需要过度抬臂，能够降低长时间作业的操作疲劳。从结构建模的角度来看，这款设备的建模完整覆盖了从外覆盖件到内部核心传动部件的所有结构，所有配合尺寸都按照实际加工公差做了预留，钣金件的折弯系数、焊接余量都符合实际加工工艺要求，不管是用于设备的结构改进设计，还是用于新员工的食品加工设备结构教学，都能够提供完整的结构参考。设备的支脚采用不锈钢材质搭配橡胶减震垫，既能够避免不锈钢支脚划伤车间地面，同时也能够吸收设备运行时产生的震动，降低设备运行时的噪音传递，满负荷运行时的设备噪音控制在75分贝以内，符合生产车间的噪音管控要求。电气部分的走线全部在机身内部的走线槽内布置，所有外部接线位置都做了防水密封处理，能够适应食品车间高湿、多水冲洗的使用环境，不会出现线路短路的安全隐患。
