食品加工厂用埃拉斯蒂科离心分离设备

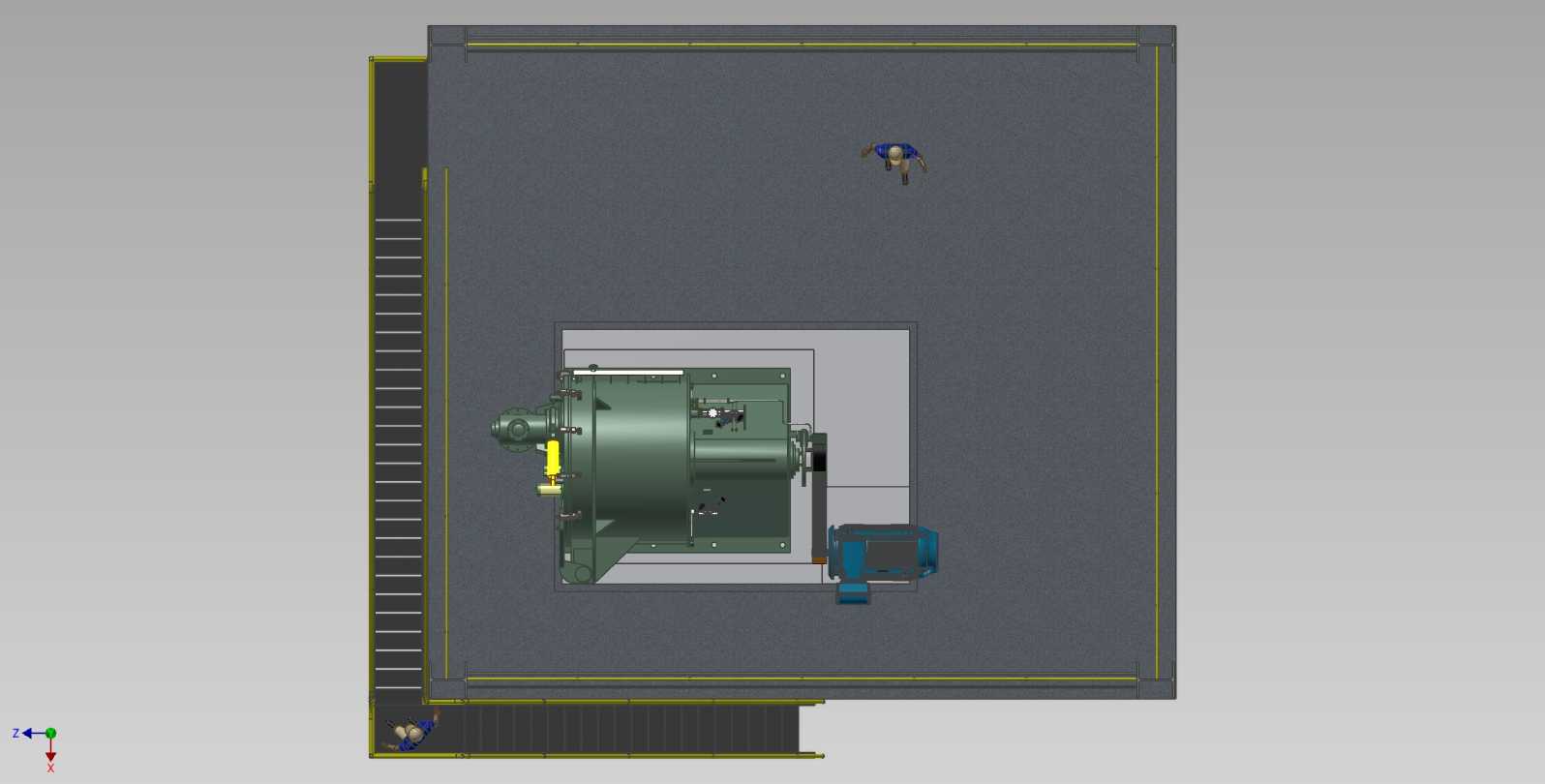

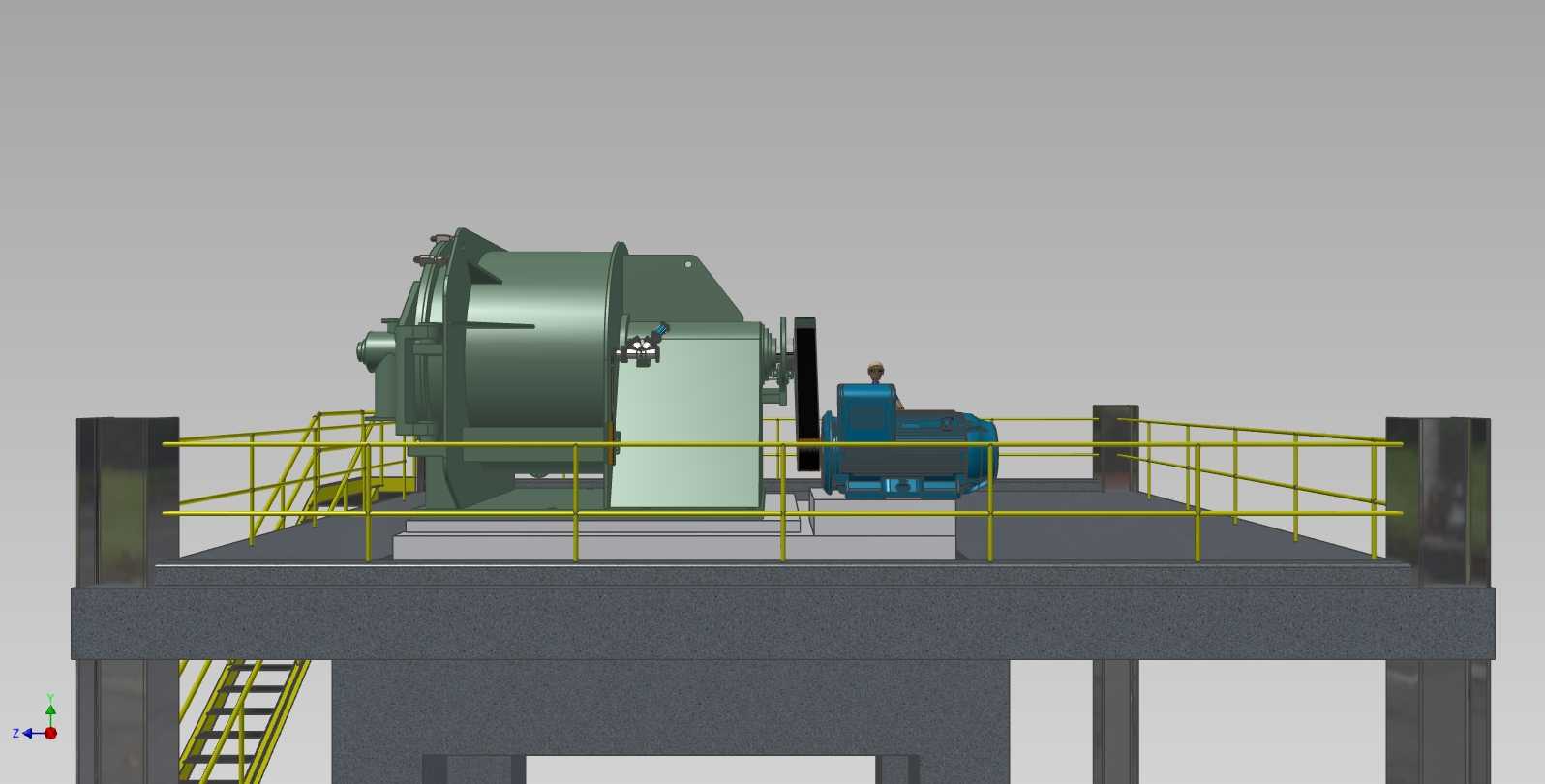

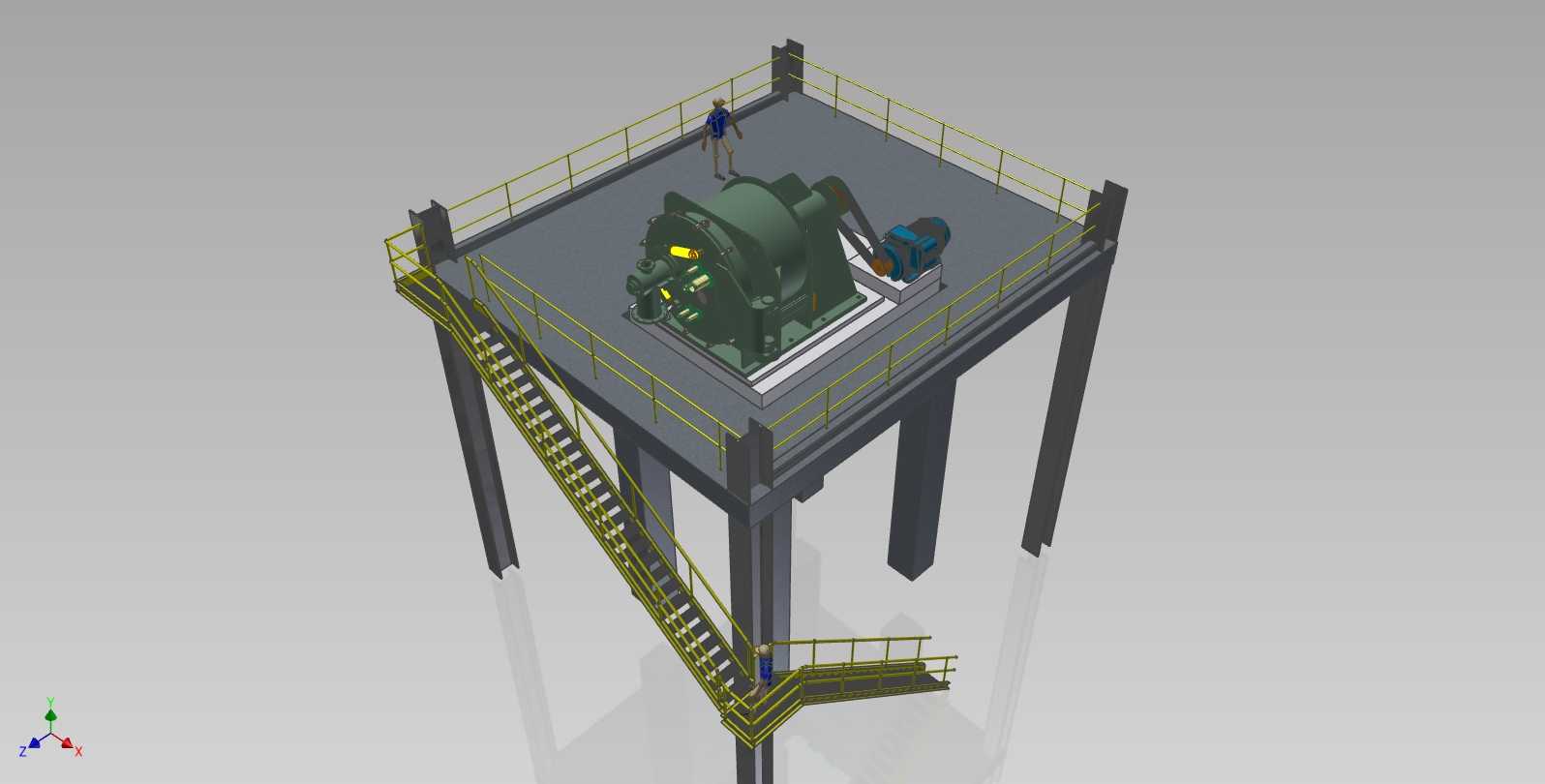

　　这套离心分离设备的三维建模，完全围绕巴西阿利门托斯食品加工厂的现场安装工况搭建，建模阶段就把现场的安装边界、操作空间、配套附属结构全部纳入考量，没有做脱离实际应用的理想化简化。从模型结构能看到，整套设备被架设在混凝土结构的高架操作平台上，平台边缘设置了标准化的黄色安全护栏，侧面搭配斜向爬梯，完全满足食品生产车间的操作安全规范，操作人员可以通过爬梯抵达平台层面，完成设备日常巡检、进料口调整、运行状态核查等常规操作，护栏的高度、横杆间距都按照工业操作平台的安全要求设置，避免作业人员发生高处坠落风险。设备核心的离心主机采用卧式转鼓结构，整体做了厚重的壳体封装，一方面是为了承受转鼓高速运转产生的动载荷，避免运行过程中出现结构共振，

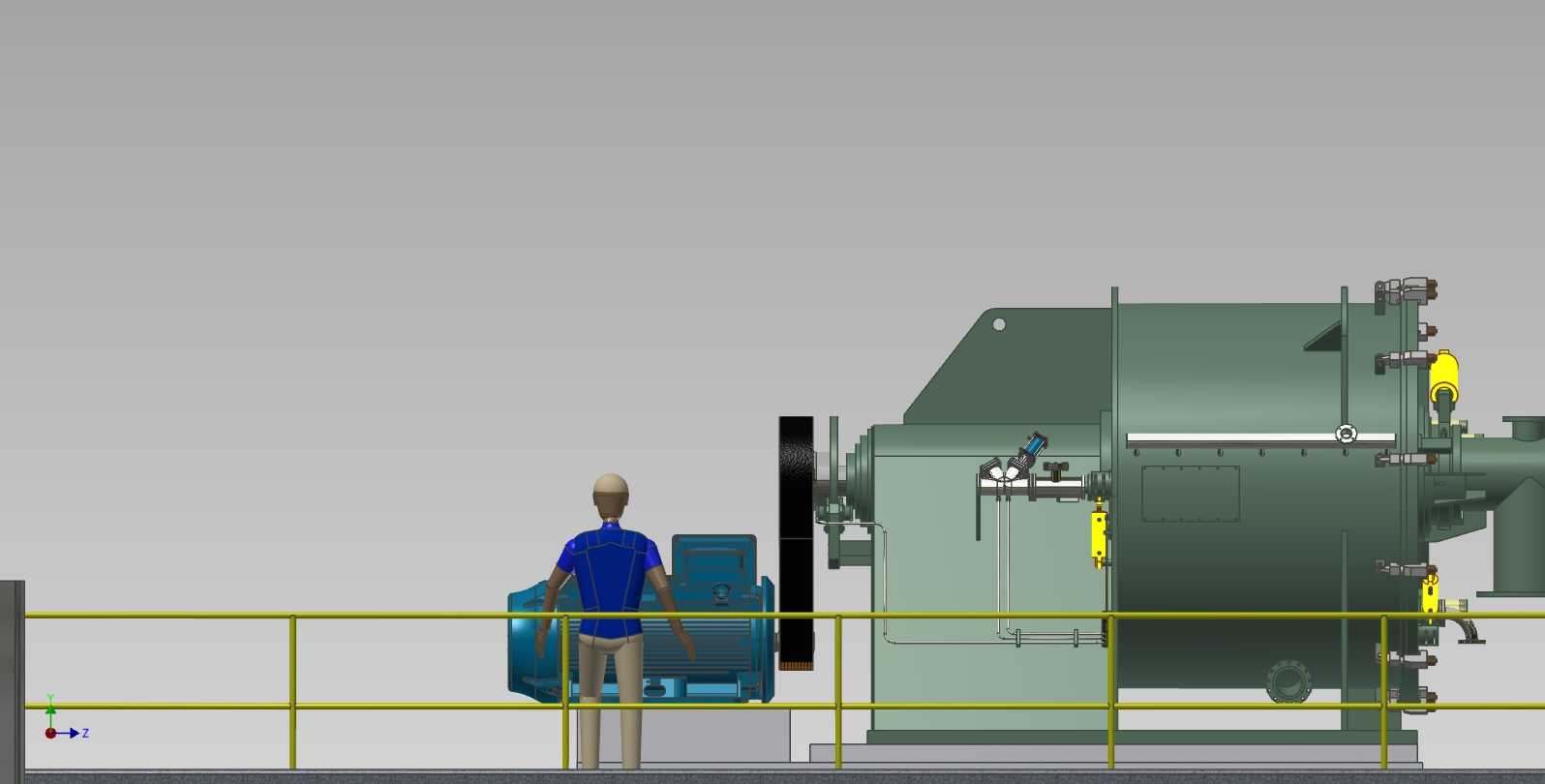

　　另一方面封闭式壳体也能满足食品加工场景的卫生要求，防止生产过程中物料飞溅、外界杂质混入处理物料中，壳体上预留了观察视镜和检修快开门，日常生产中不用拆解整机就能观察内部物料分离状态，出现堵料、异常磨损的时候也能快速开门排查，减少停机维护的时间成本。主机侧方配套的驱动电机通过传动结构和转鼓连接，电机安装位置做了独立的减震基座设计，和主平台之间预留了减震垫安装空间，避免电机运转的振动传递到离心主机影响分离精度，同时电机的接线盒、散热端的朝向都结合现场管线走向做了调整，不会和平台护栏、爬梯结构产生安装干涉。从建模的尺寸边界来看，整套设备的平台高度、主机外轮廓尺寸、电机突出长度都严格匹配现场预留的安装工位，

　　进料口和出料口的位置也对应车间现有物料管线的接驳高度，设备运抵现场后不需要做额外的结构改造就能完成管线对接，大幅缩短现场安装的调试周期。这类离心设备在食品加工场景里，主要承担原料预处理阶段的固液分离工序，比如果蔬加工过程中的果渣和汁液分离、淀粉加工过程中的淀粉乳和纤维分离、发酵类食品生产中的菌体和发酵液分离，依靠转鼓高速旋转产生的离心力，让不同密度的物料组分快速分层，相比传统的过滤、沉淀工艺，分离效率更高，物料处理的连续性更强，也更容易实现全封闭的清洁化生产，符合食品加工行业的卫生管控要求。建模过程中特意还原了设备的安装配套结构，没有单独只做主机本体，就是为了让结构设计人员在做车间布局规划的时候，能直接核算整套设备的占地空间、

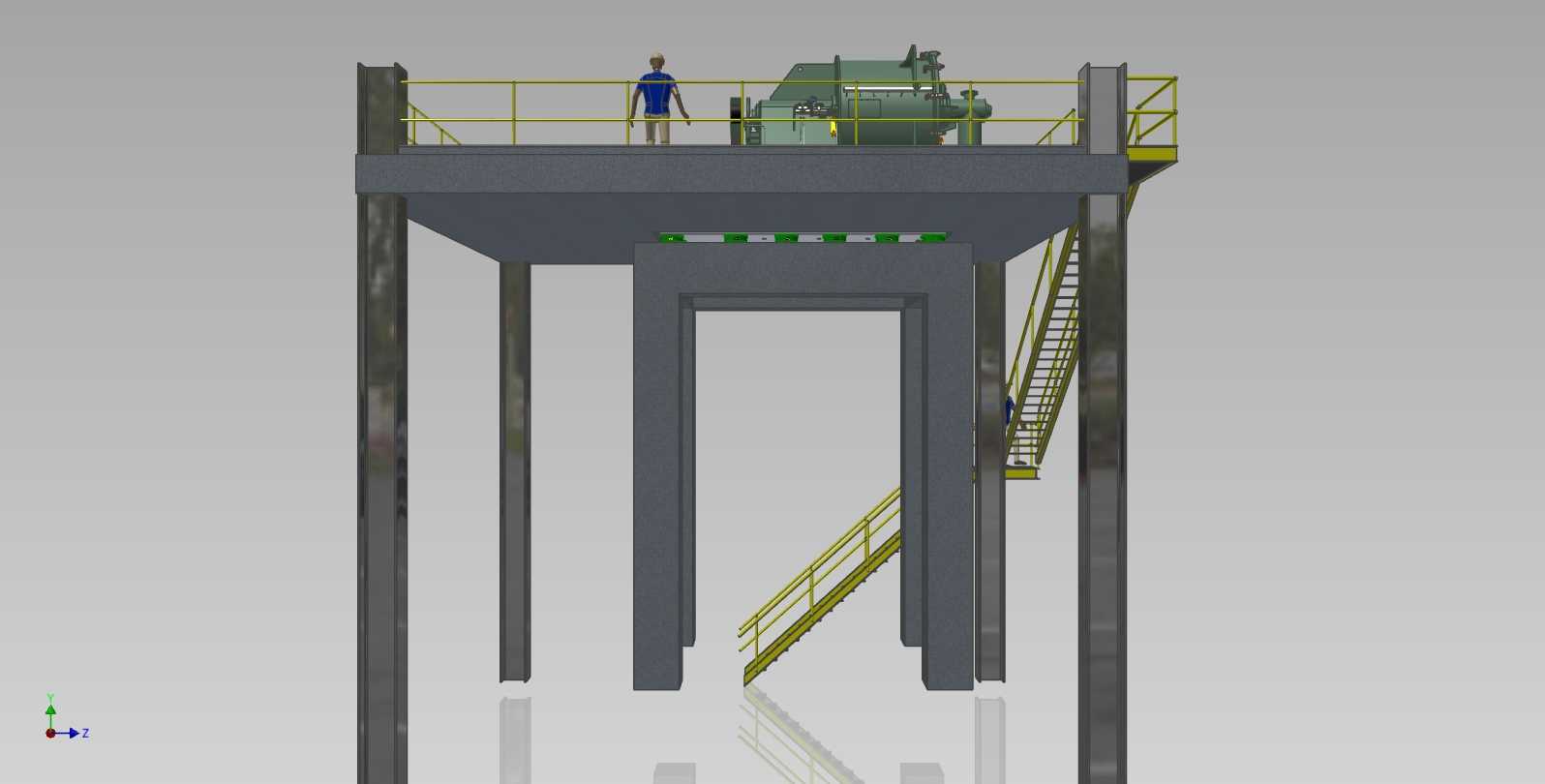

　　操作预留空间、管线接驳位置，避免出现布局阶段只考虑主机尺寸，忽略平台、爬梯、电机外伸部分导致的现场安装干涉问题。设备的平台下方预留了足够的净空高度，用来布置出料管线、出料输送设备，分离后的液相和固相物料可以通过不同的出料口分别接入后续处理工序，不需要额外增加物料中转的结构。主机的壳体上设置的多个吊装点位置，也在模型里做了明确的标识，方便现场安装的时候选择吊点位置，避免吊装过程中因为受力不均导致设备变形。从结构设计的角度看，这套模型还原了实际工业场景中设备成套交付的状态，不是孤立的单机模型，包含了设备运行所需的操作平台、安全防护结构、驱动单元，能直接用于食品加工车间的生产线布局仿真、安装流程模拟、操作培训课件制作，也能作为同类型离心分离设备改型设计的参考基础，设计人员可以基于这个模型的结构布局，根据不同处理量、不同物料特性调整转鼓尺寸、电机功率、平台高度，快速衍生出适配不同生产场景的设备方案。
