三角腹杆圆管桁架支撑结构设计

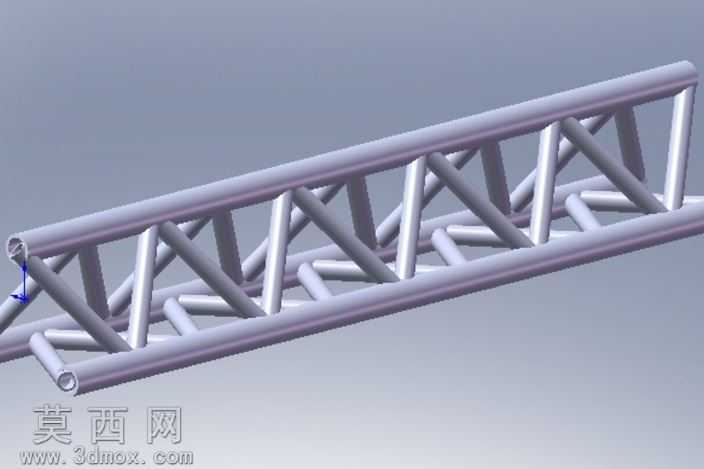

本作品为三角腹杆式圆管桁架支撑结构，采用三维参数化建模方式完成整体设计，建模过程中先确定桁架的整体跨度与截面尺寸基准，以两根平行布置的空心圆管作为上下弦主杆件，再按照等边三角排布规律逐一定位腹杆的连接点位，保证每根斜向腹杆与上下弦杆的连接角度一致，让整体结构受力传递路径均匀顺畅。建模时对所有杆件的衔接处做了贴合处理，还原实际焊接装配的贴合状态，避免出现杆件错位、间隙过大的问题，同时对圆管端部做了细节处理，还原空心管材的真实端口形态。渲染阶段采用金属哑光银材质模拟钢结构型材的表面质感，调整环境光与漫反射参数，让金属表面呈现出均匀的哑光反光效果，既体现金属材质的冷硬质感，又不会因为反光过强掩盖结构本身的杆件排布细节，背景选用低饱和度的浅灰色调，突出桁架结构本身的线条感与空间层次。结构设计上采用三角腹杆排布形式，利用三角形结构的力学稳定性，让整体桁架在承受竖向荷载与水平荷载时，能够将受力均匀分散到每一根腹杆与弦杆上，避免局部应力集中导致的结构变形，上下弦杆选用等直径空心圆管，在保证结构抗弯强度的同时有效降低整体自重，腹杆采用与弦杆同材质的小直径圆管，通过交错斜向布置形成连续的三角支撑单元，沿桁架长度方向均匀排布，让整体结构在长度方向上的受力性能保持一致。设计过程中充分考虑该类桁架的实际使用场景，可作为舞台支撑、临时展架、轻型屋面承重构件使用，建模时保留了所有杆件的独立参数，可根据实际使用需求调整桁架长度、杆件直径、腹杆间距等参数，适配不同的承重要求与安装场景，整体模型结构完整，杆件连接逻辑清晰，能够直观展现三角桁架的结构组成与受力特点，可用于结构演示、方案设计参考等用途。
