工业仓储多层置物货架三维设计作品

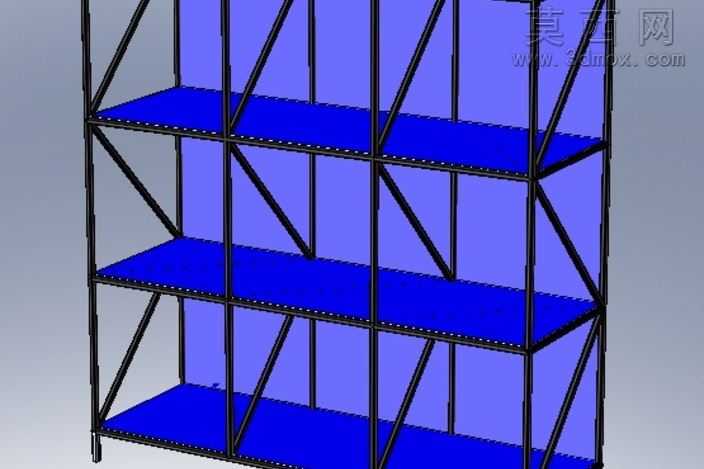

做这个货架模型的时候，最先考虑的是实际仓储场景里的承重需求，没有做花里胡哨的装饰结构，所有杆件的排布都围绕受力逻辑来。一开始画立柱草图的时候，特意把斜撑的交叉角度做了调整，没照搬常见的45度排布，而是根据每层搁板的额定承重，把斜撑的受力节点对准搁板的支撑横梁位置，避免立柱局部出现应力集中的问题，毕竟真实场景里货架放满货的时候，立柱的侧向受力全靠斜撑分散，要是节点对不准，用久了很容易出现立柱变形的情况。搁板部分没有做整块实心板的建模，而是在边缘做了翻边结构，既还原了真实仓储货架搁板的冲压成型特征，也能在不增加模型面数的前提下，体现出搁板的结构强度，翻边的高度特意卡了通用货架的标准尺寸，和横梁的配合间隙留了刚好的装配公差，不会出现插装的时候卡滞或者晃荡的问题。做横梁和立柱的连接结构时，特意还原了挂片式的连接逻辑，没有做成简单的布尔合并，给挂片留了对应的卡槽位，装配的时候能清晰看到挂接的配合关系，哪怕是刚接触机械设计的学生看这个模型，也能明白无螺栓货架的快装逻辑。材质调试的时候，框架部分选了哑光黑的金属材质，没有做过高的反光度，毕竟真实仓储环境里的货架都是喷塑处理，表面是半哑光的质感，搁板选了饱和度适中的蓝色，和黑色框架形成清晰的视觉区分，渲染的时候特意在搁板表面加了细微的颗粒质感，模拟喷塑层的磨砂触感，不会像光滑塑料那样显得廉价。斜撑和立柱的连接位置，特意做了小的连接件细节，没有让杆件直接生硬交叉，还原了真实货架的铆接固定结构，这些小细节虽然不影响整体外观，但能让整个模型的真实感提升不少。调试光影的时候，没有用太硬的直射光，而是用了偏柔和的侧光，把框架的结构层次打出来，每层搁板下方的阴影刚好能体现出层间距的尺寸感，不会因为光线太平让整个货架看起来像一片平面。整个模型没有多余的冗余结构，所有的杆件尺寸、层间距都参考了通用工业货架的实际规格，不管是用来做仓储场景的布局演示，还是作为快装结构的设计参考，都能直接用，不会出现和实际产品脱节的问题。
