博世GSH11E电镐手持式破碎作业工具结构

　　在建筑拆除、路面修补、家装拆改这类现场作业场景里，手持式电镐是替代大锤、降低人工劳动强度的核心作业工具，本次呈现的博世GSH11E款电镐结构，完全还原了量产机型的整机布局与部件配合关系，能为电动工具结构优化、作业配套工装设计、虚拟作业仿真提供精准的三维参照。从实际作业需求出发，这类电镐的核心功能是通过内部冲击机构将电机的旋转运动转化为镐钎的高频轴向冲击，依靠冲击能量破碎混凝土、砖石、硬质冻土等脆性材料，和普通电钻的旋转切削、电锤的钻冲复合功能不同，电镐完全不输出旋转扭矩，所有动力都集中在轴向冲击行程上，因此结构设计上更侧重冲击能量的传递效率、机身握持的减震效果、长时间作业的散热可靠性。

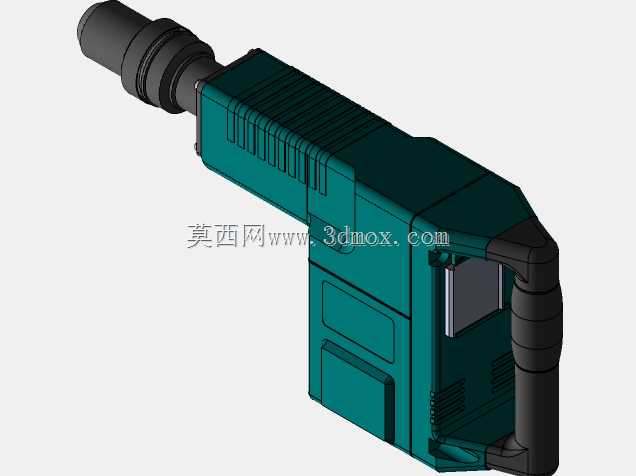

　　从整机布局来看，模型完整还原了D型后置握持手柄、主电机腔、冲击传动腔、快换镐钎夹头的分段式结构，这种布局是大公斤级电镐的经典构型：后置D型手柄可以让作业人员双手握持时，机身重心落在两手之间，垂直向下作业时无需额外施加过大的下压力，依靠机身自重配合冲击能量就能完成破碎作业，减少手臂的承重负荷。夹头部分采用的是六角快换结构，模型还原了夹头的锁紧套、定位钢珠、密封胶圈的细节，实际使用中只需向后拉动锁紧套就能插入对应规格的镐钎，松开后钢珠卡入镐钎的定位槽完成锁紧，这种结构能保证冲击过程中镐钎不会脱落，同时允许镐钎有小角度的轴向转动，适配不同角度的破碎作业需求，夹头前端的橡胶密封结构可以阻挡作业过程中产生的粉尘进入冲击腔，避免内部活塞、冲锤的磨损。

　　机身外壳的散热筋设计在模型上有完整呈现，主电机腔的外壳上布置了多道平行的纵向散热筋，既可以增加外壳的结构强度，避免摔落、磕碰导致的壳体开裂，又能增大散热面积，让电机长时间高负载作业时产生的热量快速传导到外界，避免电机过热烧毁。手柄部分采用了包胶结构设计，模型还原了手柄处的软胶包覆层与硬塑料基体的分层结构，软胶层一方面可以增大握持摩擦力，避免作业时手滑，另一方面可以吸收冲击过程中传递到手柄的反向震动，降低作业人员的手臂疲劳，减少长期使用电动工具导致的职业伤害。机身侧面的开关拨块、辅助握持的前手位结构也都做了精准还原，前手位的凸起纹理可以增加握持时的摩擦力，方便作业人员在水平破碎作业时稳定控制机身方向。

　　从安装边界与尺寸适配来看，这款电镐的整机长度控制在单手可辅助扶持的范围内，夹头的同轴度、手柄与冲击轴线的夹角都经过人体工学优化，垂直作业时手柄的握持角度刚好适配人自然站立时的手臂姿态，不需要弯腰或者抬臂就能施加稳定的下压力。内部结构的布局上，电机采用纵向布置，通过曲柄连杆机构带动冲击活塞做往复运动，活塞与冲锤之间的气垫结构可以将冲击力均匀传递到镐钎上，避免刚性碰撞导致的部件损坏，模型虽然是外观与整体结构的呈现，但各部件的装配间隙、外壳的分模线、紧固件的安装位置都和量产机型保持一致，不管是做电动工具的结构逆向参考，还是做施工场景的三维动画搭建，都能直接复用，不需要额外调整尺寸比例。

　　在实际的工程应用中，这类精准的电动工具三维模型还可以用于配套工装的设计，比如针对高空作业的电镐悬挂支架、减少粉尘扩散的集尘罩适配、特殊作业场景的加长镐钎干涉检查，都可以依托这个模型做装配验证，避免实际加工后出现尺寸不匹配、装配干涉的问题。和小功率电镐不同，11公斤级的电镐冲击能量更大，作业时的反向冲击力也更强，因此机身的结构强度设计冗余更高，外壳的壁厚、加强筋的布置都经过了严苛的跌落测试与耐久测试，模型上的每一处结构细节都对应着实际量产中的工程考量，没有多余的装饰性结构，所有的外形设计都服务于功能实现与作业可靠性。
