270度回转锯齿形曲面结构件

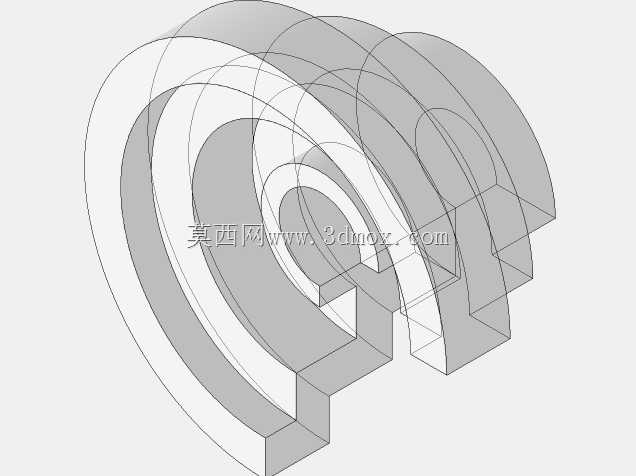

　　该结构件采用回转类实体设计逻辑，主体沿中心轴线完成270度扇形区域的扫掠成型，区别于常规360度整周回转零件，预留的90度开口可适配周边相邻部件的安装避让需求，避免装配过程中出现空间干涉。从截面轮廓来看，零件的轴向截面采用连续锯齿形折线设计，每个齿段的轴向宽度、径向凸台高度均做了等距规整处理，相邻齿槽的过渡位置未设置额外圆角，可在特定的物料导向、卡接定位场景中提供连续的阶梯支撑面，适配自动化产线上的小型工件步进输送、传感器安装位的角度调节固定等实际工况。

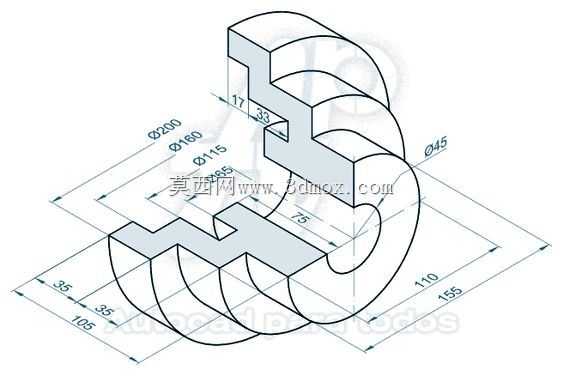

　　尺寸设计上，零件最大外回转直径为200mm，向内依次设置直径180mm、115mm、115mm的多层同轴圆弧面，中心位置预留直径45mm的内孔，可直接穿装固定轴或定位销，无需额外加工转接衬套即可完成基础安装。轴向方向的尺寸标注显示，零件总轴向长度为155mm，从中心基准面向两端延伸的尺寸分别为75mm、110mm，锯齿形凸台的单段轴向长度为35mm，靠近开口端的凸台径向突出尺寸为17mm，相邻凸台的径向错位尺寸为33mm，所有尺寸均从回转中心基准出发标注，可直接用于数控加工的编程坐标系设定，减少尺寸换算带来的加工误差。

　　从功能适配角度看，该结构件的多层圆弧面可作为缠绕类物料的导向支撑面，锯齿形的轴向凸台可防止物料在回转过程中出现轴向窜动，270度的包角范围既可以提供足够的接触支撑面积，又能留出足够的操作空间用于物料的装填与拆卸。如果用于传感器安装场景，锯齿形的阶梯面可提供不同高度、不同角度的安装点位，无需额外设计调节支架即可实现传感器检测位置的快速调整，适配不同尺寸被测工件的检测需求。零件整体采用等壁厚设计，壁厚均匀性控制在合理范围内，若采用注塑工艺加工，可有效避免冷却过程中出现的缩痕、翘曲等变形问题，选用丙烯酸塑料材质时，零件自身具备足够的结构强度，可承受常规工况下的径向载荷与轴向冲击力，同时具备较好的耐磨损性能，长期使用不会因接触面摩擦出现尺寸超差问题。

　　设计过程中采用回转特征与拉伸切除结合的建模思路，先绘制轴向截面的锯齿形轮廓线，以中心轴线为回转中心完成270度的回转成型，再对开口端面进行平面修整，保证两个端面的平行度与平面度满足安装基准要求。建模时所有圆弧面均保持同轴度公差，中心内孔与外圆弧面的同轴度可控制在0.05mm以内，保证零件回转过程中不会出现偏心抖动问题。安装边界方面，零件的最大外轮廓尺寸为直径200mm、轴向长度155mm，安装时需要预留的径向空间不小于210mm，轴向安装空间不小于165mm，中心内孔与固定轴的配合可选用间隙配合，方便拆装调整，若需要传递扭矩，可在中心内孔位置加工键槽，配合平键实现周向固定。

　　实际应用中，该结构件可作为小型自动化设备的分度导向轮使用，锯齿形凸台与工件的定位槽配合，可实现固定角度的步进分度，270度的工作角度范围可覆盖大部分产线的分度需求，相比整周的分度轮，该结构重量更轻，转动惯量更小，驱动时需要的扭矩更低，可有效降低配套驱动电机的功率选型要求。如果作为传感器的安装支架使用，可直接将传感器固定在不同高度的锯齿凸台上，通过转动零件调整传感器的检测角度，调整到位后通过中心轴的锁紧螺母固定即可，无需设计复杂的角度调节机构，整体结构简单可靠，维护成本低。零件的所有棱边均做了轻微的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或损坏配套线缆、工件表面，细节处理符合常规机械零件的设计规范。
