实心橡胶驱动轮带轮毂装配结构

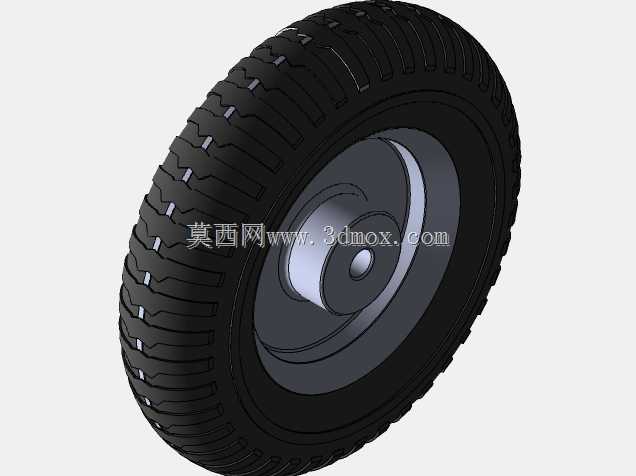

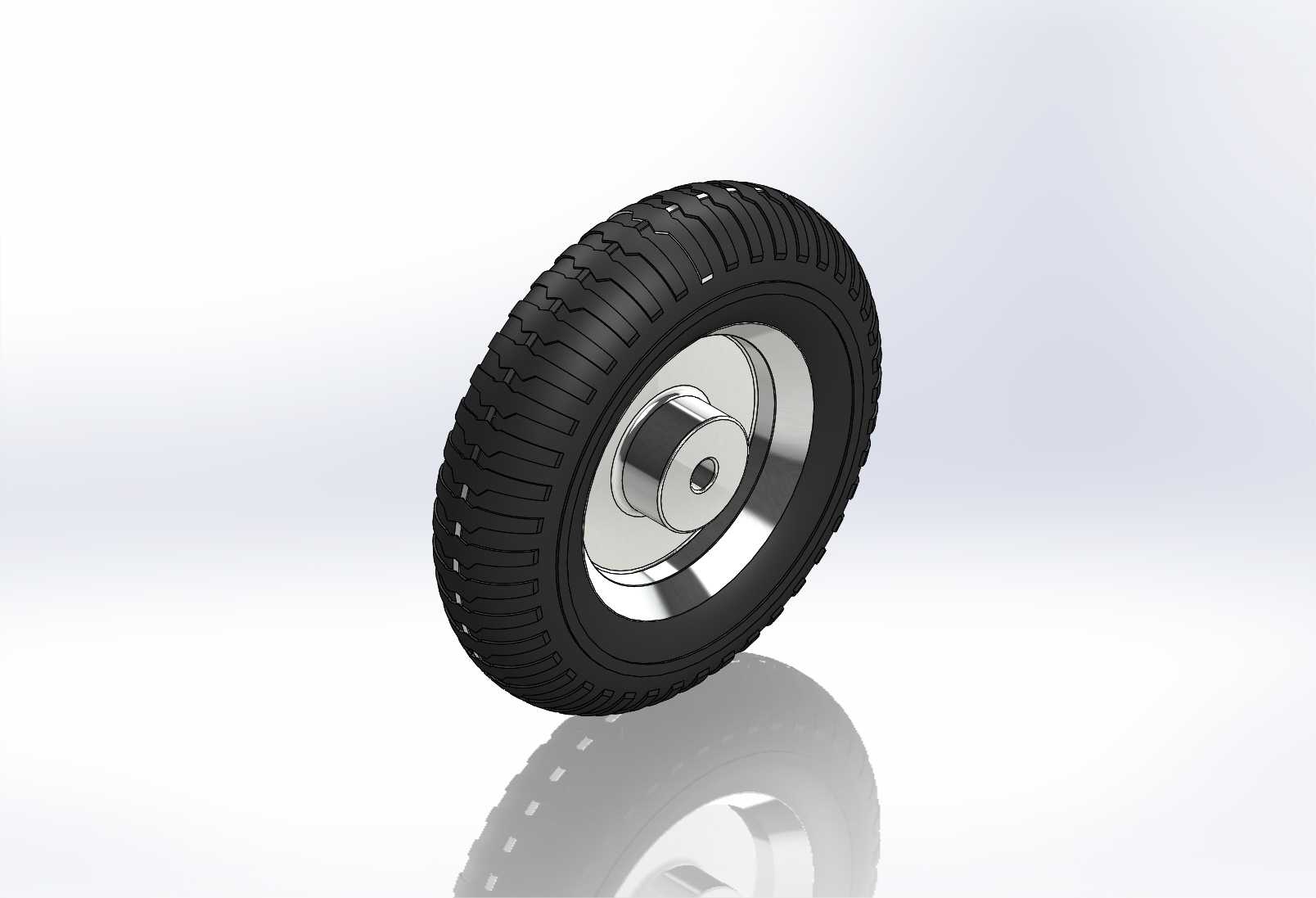

　　这类带金属轮毂的实心橡胶行走轮，常应用在短途转运台车、小型AGV搬运设备、手动液压堆高车、工业脚轮总成以及轻型移动作业平台的行走端，作为设备与地面直接接触的承载传力部件，既需要承担设备自身加装载后的全部竖向载荷，也要传递驱动端输出的扭矩实现设备行进，同时还要缓冲地面不平整带来的冲击，避免刚性轮直接接触地面造成的设备震动、漆面刮损或者地面铺装层破坏。从结构设计逻辑来看，这款轮组采用橡胶胎体与金属轮毂压装结合的形式，外层橡胶胎面做了连续的周向防滑沟槽设计，沟槽的走向与深度经过匹配，在干燥水泥地面、环氧地坪、轻度潮湿的车间地面都能提供足够的附着摩擦力，避免行进过程中出现打滑空转的问题，同时胎面的橡胶配方选用耐磨丁腈橡胶材质，

　　邵氏硬度控制在70-75度区间，既保证足够的承载能力，也能在长期滚动摩擦下控制磨损速率，延长轮组的实际使用寿命。中间的金属轮毂采用台阶式结构设计，中心设置带键槽的安装轴孔，能够与驱动轴通过平键实现周向固定，传递驱动扭矩，轮毂外侧的凸缘结构对橡胶胎体形成轴向限位，避免轮组承受侧向力的时候橡胶胎体与金属轮毂出现脱层、移位的问题，轮毂与橡胶接触的表面做了滚花处理，增大两者结合面的摩擦力，提升压装后的连接可靠性，即使在频繁正反转、急停急启的工况下，也不会出现胎体与轮毂相对滑动的故障。在安装边界方面，这款轮组的轴向安装尺寸以轮毂两侧的端面为定位基准，中心轴孔的公差配合选用H7/k6的过渡配合，既保证装配时能够顺利压装到位，

　　也能在运行过程中避免轴与孔之间出现间隙造成的晃动，轮组的径向最大尺寸即胎面的外圆直径，决定了设备的最小离地间隙，选型时需要根据设备要求的通过性来匹配，过小的轮径在经过地面缝隙、小高度障碍物的时候容易出现卡滞，过大的轮径则会提升设备整体重心，影响运行稳定性。轮组的安装中心距即轴孔中心到设备安装面的距离，需要和设备机架的安装位尺寸严格匹配，避免出现轮组悬空或者承载不均的问题。在实际工况应用中，这类轮组不需要额外充气，不存在爆胎、漏气的维护问题，相比充气轮更适合工厂内部固定路线的频繁转运场景，日常维护只需要定期清理胎面沟槽内嵌的铁屑、杂物，检查轮毂与轴的连接紧固件是否松动即可，不需要像充气轮那样定期检查胎压、补换内胎，

　　能够大幅降低移动设备的日常维护成本。设计这类轮组的三维模型时，需要重点还原橡胶胎面的沟槽细节、轮毂的台阶结构、中心轴孔的键槽特征以及安装孔位的相对位置，确保模型导入装配体后能够直接完成虚拟装配，验证轮组与周边机架、驱动元件、刹车组件的干涉情况，避免实际加工装配时出现尺寸不匹配的问题。同时建模时需要区分橡胶与金属零件的材质特征，方便后续做渲染验证或者有限元受力分析时，能够直接赋予对应的材料属性，模拟轮组在额定载荷下的变形量、应力分布情况，提前预判结构薄弱点，优化轮毂的壁厚分布与橡胶胎体的厚度设计，在保证承载能力的前提下尽可能控制轮组自身重量，降低驱动端的功率损耗。
