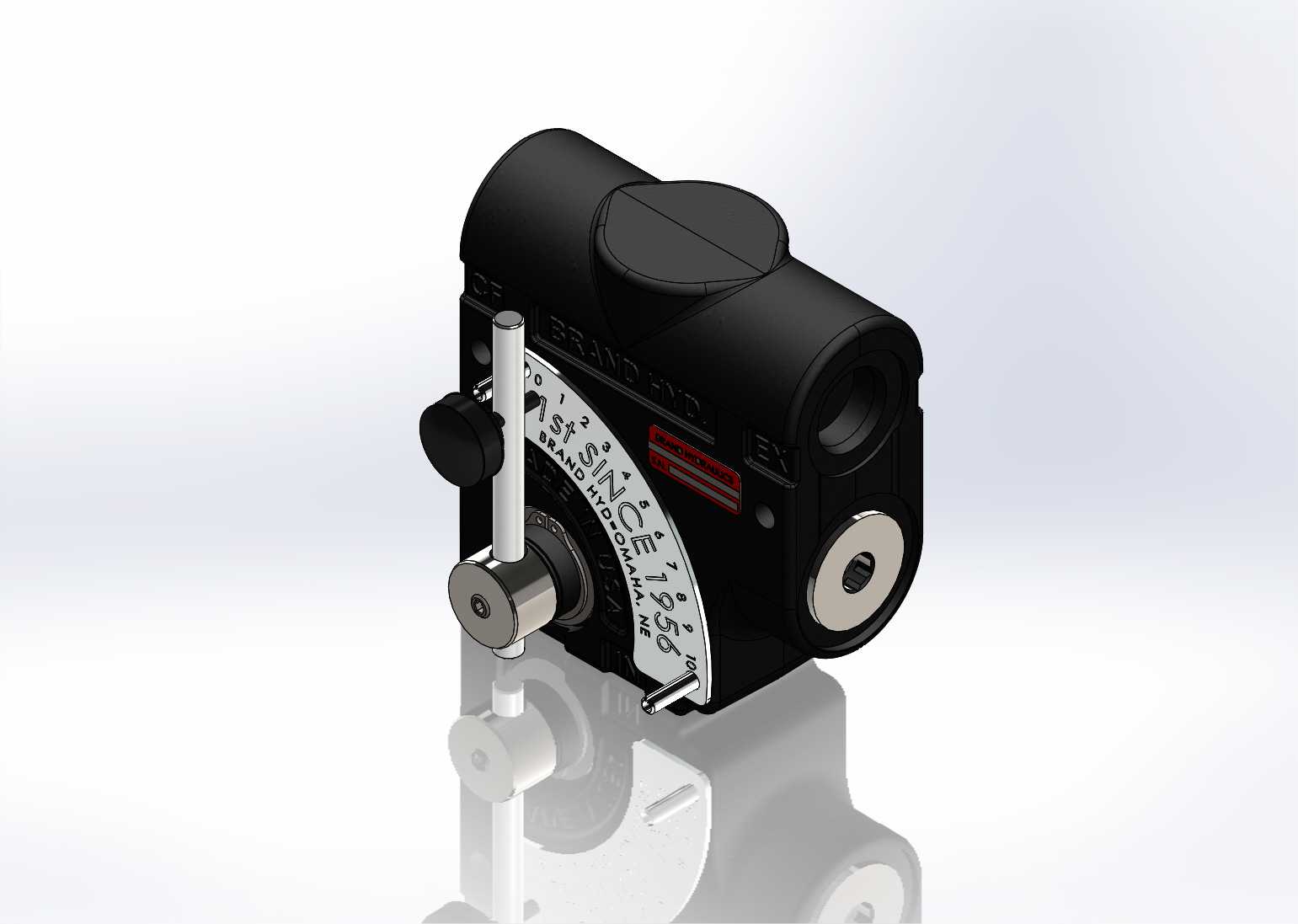

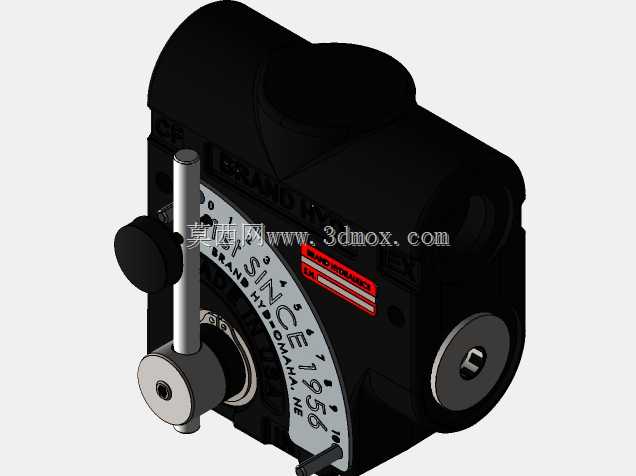

FC51型流量控制阀结构三维设计

　　在流体输送管路系统的现场调试环节，流量参数的精准适配一直是决定系统运行效率的核心要素，这款FC51型流量控制阀的三维结构设计，完全围绕中小管径流体回路的调节需求展开，覆盖气动控制回路、小型液压支路、实验室流体配比管路等多场景的使用要求。从实际应用场景来看，这类阀件常被集成在设备的流体分配单元中，比如自动化生产线的气动执行元件供气管路、小型冷却循环系统的支路流量分配、实验台架的流体计量调节段，不需要额外加装独立的节流孔板或者外接流量调节单元，阀件本身集成了调节、锁止、开度指示的全部功能，能大幅减少管路系统的外接元件数量，降低管路布局的复杂度。

　　从功能特性上拆解，这款阀件的调节机构采用了带刻度标识的转盘式设计，刻度盘直接蚀刻在阀体正面的可视区域，调节时操作人员可以直接对照刻度值调整开度，不需要额外外接流量检测设备做反复校准，刻度盘旁设置的锁止拨杆，能在开度调整到位后直接锁定调节轴的位置，避免设备运行过程中受管路振动、流体冲击影响出现开度偏移，导致流量参数偏离设定值。阀体侧面的接口采用通用的圆柱管螺纹适配结构，能直接和同规格的管路接头对接，不需要额外加工过渡连接件，接口处的密封面设计为平面加密封圈槽的结构，安装时只要在槽内放置对应规格的O型密封圈，就能实现可靠的端面密封，避免螺纹密封带来的密封材料碎屑进入管路污染流体的问题。

　　设计思路上，这款阀件没有采用常规流量阀的外置调节手轮结构，而是将调节转盘与阀体本体做了集成化设计，整体外轮廓没有突出的长柄操作件，能有效缩小安装占用的空间，适配设备内部紧凑的管路布局场景。阀体的主体材质选用了常见的工程塑料与金属嵌件结合的方案，与流体接触的流道部分采用金属嵌件成型，既能保证流道的耐压强度与尺寸稳定性，又能通过工程塑料外壳降低整体重量，同时为刻度标识、锁止机构提供稳定的安装基准。调节轴的密封采用了双道O型圈的密封结构，一道密封圈负责阻隔流体从调节轴与阀体的配合间隙泄漏，另一道密封圈负责阻隔外界的粉尘、水汽进入阀件内部的调节机构，避免长期使用后调节轴出现卡滞、转动不畅的问题。

　　从安装边界与外形尺寸来看，这款阀件的整体外轮廓近似方块状，最大外廓尺寸控制在小型管路元件的适配范围内，安装时不需要预留过大的操作空间，调节操作只需要在阀体正面完成，侧面的管路接口保持同轴布局，能直接串联在直段管路上，不需要改变管路的走向。阀体背部设计有两个对称的安装固定孔，既可以选择直接串联在管路中依靠管路本身支撑，也可以通过固定孔将阀件安装在设备的安装板上，避免阀件重量全部由管路承担，长期使用后出现管路变形、接口泄漏的问题。流道的通径设计匹配中小流量的调节需求，调节过程中流量特性趋近线性，在小开度区间不会出现普通节流阀常见的流量突变问题，能满足小流量精准调节的使用要求，比如在精密冷却回路中，可以通过小开度调整精准控制冷却介质的流量，避免流量过大造成的冷量浪费，或是流量过小导致的冷却不足问题。

　　在结构细节的处理上，调节转盘的阻尼做了针对性设计，转动时的阻尼力均匀，既不会因为阻尼过小导致轻微触碰就改变开度，也不会因为阻尼过大造成调节费力，刻度盘的数值从全闭到全开做了均匀划分，每个刻度对应的流量变化率保持一致，方便操作人员根据系统需求快速调整到目标开度。锁止机构采用了摩擦片锁止的原理，拨下锁止杆后，摩擦片会紧紧贴合调节转盘的侧面，依靠摩擦力限制转盘的转动，解锁时只需要抬起锁止杆就能恢复调节功能，操作过程不需要额外的工具，徒手就能完成开度调整与锁止的全部操作，适合现场调试时快速完成参数设定。
