预制U型混凝土排水渠道结构设计

　　在农田水利、市政路网、厂区场地排水以及小型水利疏导工程场景中，预制混凝土排水构件是替代现场浇筑作业的核心选型，这类构件的三维结构设计直接决定了现场安装效率、输水通流能力以及长期服役的结构稳定性。本次设计的U型混凝土渠道构件，核心用途是构建线性排水通路，引导地表径流、灌溉余水或者小型工业导流水体按预设路径排放，避免场地积水、路基浸泡或者农田渍害问题。

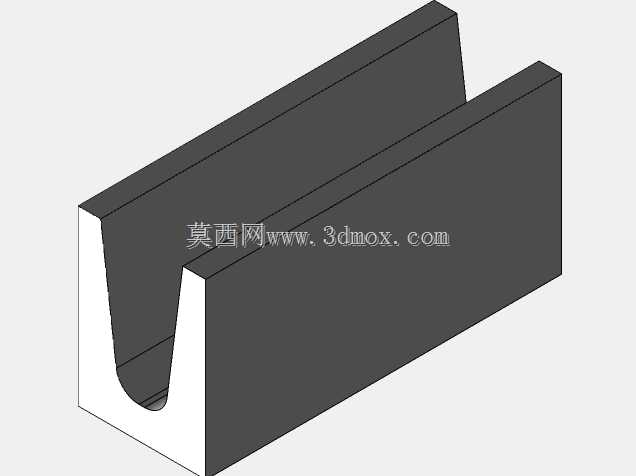

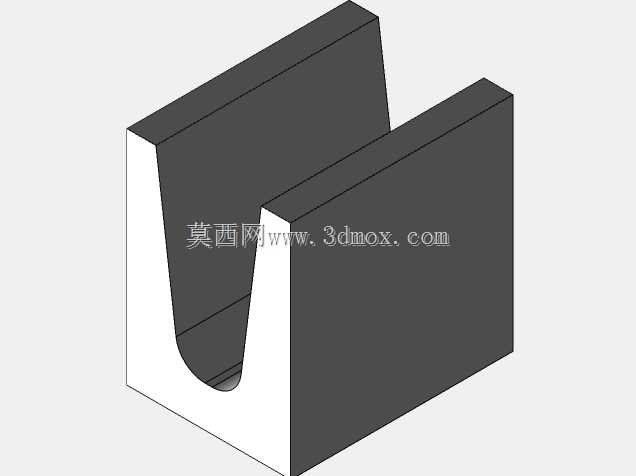

　　从结构功能特性来看，该构件采用一体化U型槽体加双侧挡墙的构型，槽体内壁做顺滑弧面过渡，相比传统矩形断面，U型弧面能够降低水流的沿程阻力，减少泥沙在槽底的淤积概率，同时弧面结构能够将水体侧压力均匀分散到槽壁与基础接触面，避免直角位置的应力集中导致的构件开裂。双侧直立挡墙一方面作为槽体的侧向加强结构，承受槽内水体的侧压力以及两侧回填土的侧向挤压力，另一方面挡墙顶部可作为相邻构件拼接时的对位基准面，安装时只需将相邻段的挡墙端面对齐，即可保证槽体通流面的平顺度，减少拼接错位带来的漏水或者流态紊乱问题。

　　设计过程中首先确定的是通流断面的边界，结合常规小型排水工程的流量需求，槽体的净宽、槽深按照常用的农田末级渠系、市政辅路排水的参数区间设定，U型弧段的曲率半径经过水力计算校核，保证设计流量下水流处于平缓流态，不会出现冲刷槽壁或者壅水现象。构件的壁厚设计充分考虑混凝土材料的抗压特性，槽底厚度大于侧壁厚度，一方面承受上部水体与自身重量的竖向荷载，另一方面适配现场安装时的基础不平整误差，避免局部应力集中压碎构件；侧壁厚度从槽底到顶部做渐变减薄处理，在保证结构强度的前提下减少混凝土用量，降低构件自重，方便现场人工配合小型机具吊装就位。

　　安装边界方面，该构件设计为承插式拼接结构，相邻段的对接端面预留有嵌缝槽，安装时在嵌缝槽内填入水泥砂浆或者橡胶止水条，即可实现段间密封，防止渠水渗漏到基础层导致基础沉降。构件的底部设计为平面结构，安装时只需在压实的素土基础或者碎石垫层上铺设20-30mm厚的水泥砂浆找平层，即可直接安放构件，不需要额外的模板支护或者现场钢筋绑扎作业，相比现场浇筑的渠道，施工效率能够提升60%以上，且构件在预制厂内完成养护，混凝土强度能够得到稳定控制，避免现场养护不到位导致的表面起砂、强度不足问题。

　　从结构细节设计来看，挡墙的外侧立面设计为垂直面，方便两侧回填土的夯实作业，回填时可以直接贴紧墙身回填压实，不需要额外放坡，减少了渠道施工的土方开挖宽度，节约工程用地。槽体的内壁做抹平处理，降低糙率，提升输水效率，同时光滑的内壁也减少了杂物附着的概率，后期运维时只需简单冲洗即可清理淤积，降低运维成本。构件的两端端面做平行度公差控制，保证多段拼接后整条渠道的直线度偏差在允许范围内，避免出现折线导致的水流冲击局部槽壁。另外，设计时充分考虑了构件的吊装需求，在挡墙顶部预留有隐性吊装孔位，吊装时可以直接穿入吊具起吊，安装完成后吊装孔可以用同标号混凝土封堵，不影响渠道的整体外观与使用性能。

　　在不同应用场景下，该构件可以通过调整长度来适配不同的安装工况，比如在地形平整的路段可以采用1米或者2米的标准长度段，在地形有转角或者坡度变化的位置，可以配套定制异形转角段或者坡度调节段，和标准段直接拼接即可完成复杂路径的渠道铺设。构件的混凝土标号适配不同的使用环境，在有轻度腐蚀的工业区或者盐碱地农田区域，可以调整混凝土配比添加抗腐蚀添加剂，提升构件的抗侵蚀能力，延长服役寿命。相比传统的砖砌渠道，该预制混凝土构件的抗渗性能更好，不会出现砖砌渠道常见的砂浆缝漏水、砖块冻融剥落问题，在北方寒冷地区也能稳定使用，减少冻胀破坏的维修成本。
