MP20混音器耐磨衬板结构设计

　　在建材、粉体加工的物料混合工序中，MP20型混音器承担着多组分颗粒、粉料的均匀混配作业，其筒体内壁直接承受物料在搅拌过程中持续的冲刷、摩擦与挤压，长期运行下极易出现内壁磨损、凹陷甚至磨穿的问题，不仅会导致筒体漏料、混合均匀度下降，还会大幅缩短整机的服役周期，增加设备运维的停机成本。这款耐磨衬板正是针对该工况设计的核心易损替换件，安装于混音器筒体内壁，作为直接接触物料的第一道防护结构，隔绝硬质物料对筒体母材的直接磨损，同时可在衬板磨损到阈值后单独更换，无需整体替换筒体，大幅降低设备运维的物料与人工成本。

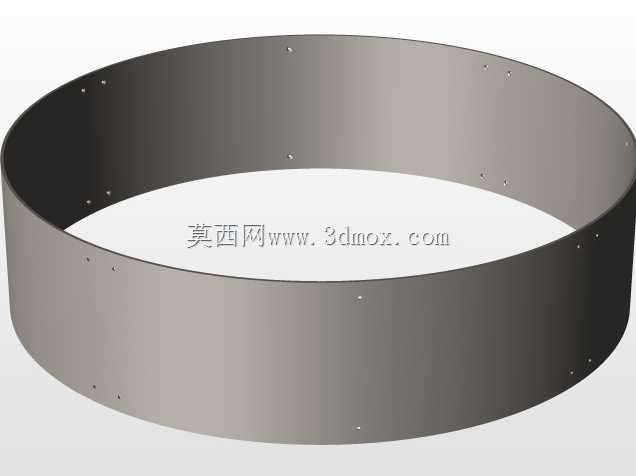

　　从结构设计来看，该衬板采用整圈卷制的环形薄壁结构，整体轮廓与MP20混音器的筒体内径完全贴合，无额外拼接缝隙，避免物料卡入拼接缝造成的局部异常磨损。衬板沿周向均匀分布多组安装小孔，孔位排布严格匹配混音器筒体原有的安装点位，安装时可直接通过紧固件将衬板贴合固定在筒体内壁，无需对原有筒体进行二次打孔、焊接改造，适配现场快速更换的作业需求，减少设备停机等待时间。衬板的轴向高度完全覆盖混音器内物料搅拌的接触区间，从筒体底部的物料堆积区到上部的物料抛洒区均实现全范围防护，不存在防护盲区，避免局部未覆盖区域提前出现磨损。

　　设计过程中充分考虑了耐磨工况的实际需求，衬板的壁厚选取经过多轮工况磨损测算，既保证足够的耐磨余量以延长单次更换的使用周期，又避免壁厚过大导致筒体内径缩小、影响混音器的有效装载容积与物料搅拌流场。卷制成型的工艺保证了衬板的圆度公差控制在合理范围内，安装后与筒体内壁的贴合间隙极小，不会出现衬板悬空、受物料冲击产生振动异响甚至紧固件松脱的问题。周向的安装孔采用沉孔设计，紧固件安装后头部完全沉入衬板表面以下，不会突出于衬板内壁干扰物料的搅拌流动，也避免了物料直接冲刷紧固件头部造成的紧固件磨损断裂，提升连接结构的可靠性。

　　从安装边界来看，该衬板的外径与MP20混音器的筒体内径为间隙配合，安装时可直接从筒体端部推入就位，无需额外的工装辅助定位，轴向安装位置对齐筒体上的安装孔位后即可拧紧紧固件完成装配，单人即可完成更换作业，适配现场运维的快速抢修需求。衬板的内壁表面做了光滑处理，降低物料在衬板表面的粘附概率，减少混合过程中物料结团、挂壁的问题，保证物料混合的均匀度，同时也降低了搅拌过程中的运行阻力，减少设备的动力损耗。

　　在实际应用场景中，这类衬板广泛适配于干粉砂浆生产、混凝土外加剂混配、饲料加工、化工粉体混合等使用MP20型混音器的作业场景，针对石英砂、矿粉、水泥熟料等硬质磨蚀性物料的混合工况，能有效提升筒体的使用寿命，将原有筒体的磨损运维周期延长3-5倍。设计时也充分考虑了不同物料的磨损特性，衬板的材质可根据实际磨蚀程度选择不同等级的耐磨钢材，但结构尺寸完全通用，无需修改安装点位即可实现互换，方便用户根据自身的物料特性灵活选型。

　　从建模逻辑来看，该三维模型严格按照实物的1:1比例构建，完整还原了衬板的卷制弧度、孔位坐标、壁厚参数与沉孔结构，可直接用于生成加工图纸指导生产下料，也可导入混音器的整体装配模型中进行干涉检查，验证衬板与搅拌桨叶、筒体端盖等周边部件的装配间隙，避免生产加工后出现装配干涉的问题。模型的曲面过渡顺滑，无碎面、破面问题，可直接用于后续的有限元磨损仿真分析，模拟不同物料冲刷下的衬板磨损分布，为后续的衬板结构优化、壁厚调整提供准确的模型基础。对于设备运维人员而言，该模型也可用于备件的库存管理，直观展示衬板的结构形态与安装方式，指导现场人员完成标准化的更换作业，减少安装失误导致的衬板提前失效问题。
