费斯托型标准圆形直线气缸结构设计

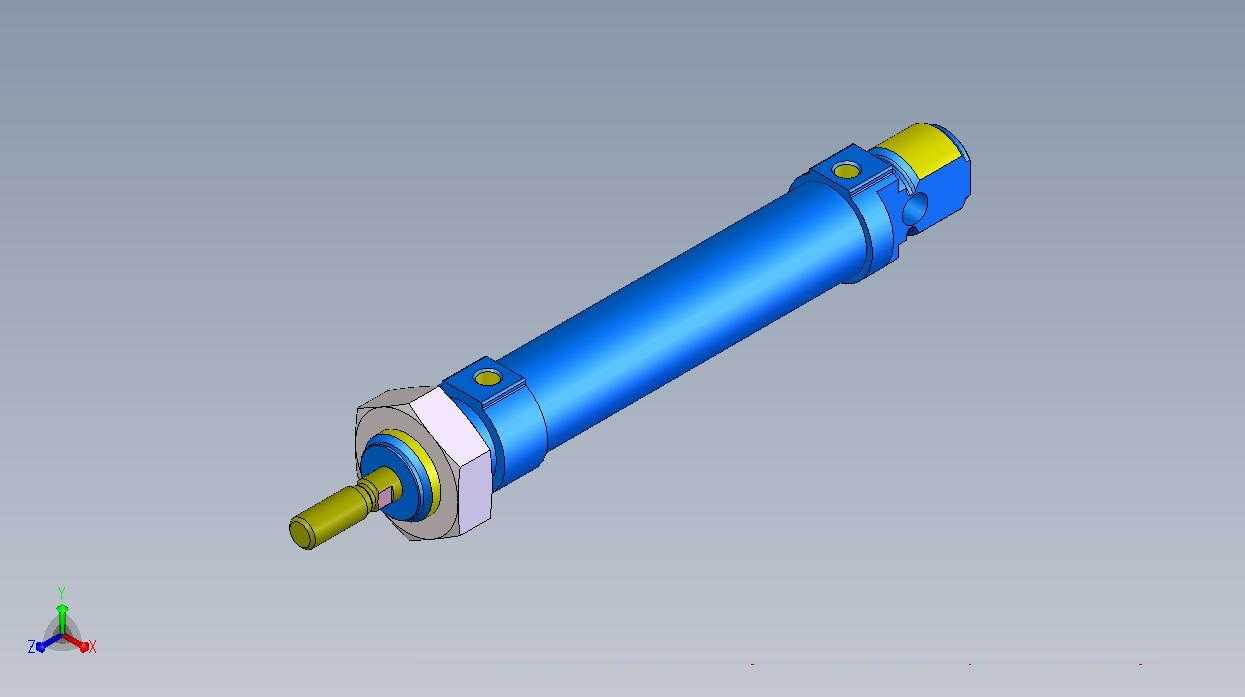

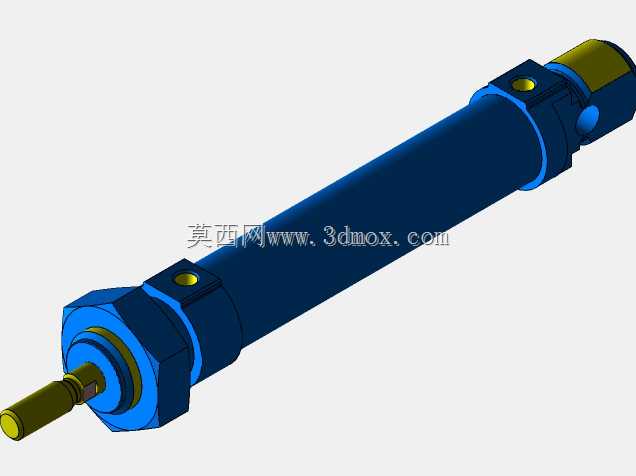

　　这款圆形气缸的设计完全贴合气动自动化产线的实际使用需求，在轻工包装、电子装配、小型工装夹具的驱动场景中，这类缸径16mm、行程40mm的气缸是应用频次极高的执行元件，相比大缸径的重型气缸，它的占用空间更小，响应速度更快，适合短行程、高频次的往复直线动作输出。从结构设计来看，缸筒采用阳极氧化铝材质，表面做硬质氧化处理，既保证了缸筒内壁的粗糙度要求，降低活塞运行的摩擦阻力，又能兼顾整体的轻量化需求，缸体两端的端盖采用滚压铆接的方式与缸筒固定，相比螺纹连接的端盖结构，这种连接方式的同轴度更好，能避免端盖偏斜导致的活塞卡滞问题，同时也能缩短气缸的整体轴向尺寸，适配安装空间局促的工位。活塞杆部分采用镀硬铬处理，表面粗糙度控制在Ra0.8以下，

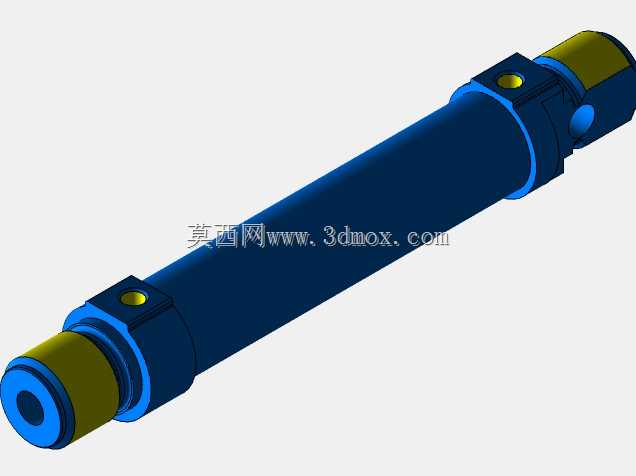

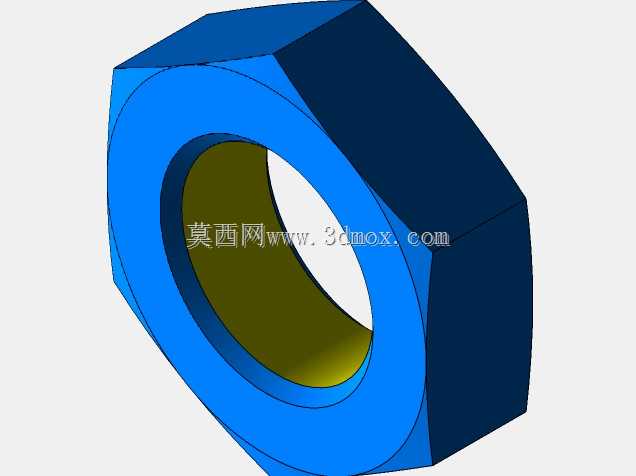

　　配合前端的聚氨酯防尘圈与导向环，能有效阻挡车间环境中的粉尘、切削液进入缸体内部，延长密封件的使用寿命，前端的安装螺母采用细牙螺纹设计，方便用户调整气缸伸出端的安装位置，适配不同厚度的安装板连接需求。气口设置在缸体尾部的端面上，采用标准的G1/8内螺纹接口，和常规气动管路的快插接头完全兼容，不需要额外做转接处理，尾部的气口位置做了内凹的沉台设计，能避免管路接头安装时突出缸体轮廓，减少安装过程中与周边结构的干涉风险。从安装边界来看，这款气缸的缸体外径为22mm，轴向总长度在完全缩回状态下为128mm，完全伸出后总长度为168mm，安装时需要预留至少10mm的管路安装空间在尾部气口位置，前端活塞杆的伸出端螺纹为M6，有效螺纹长度10mm，

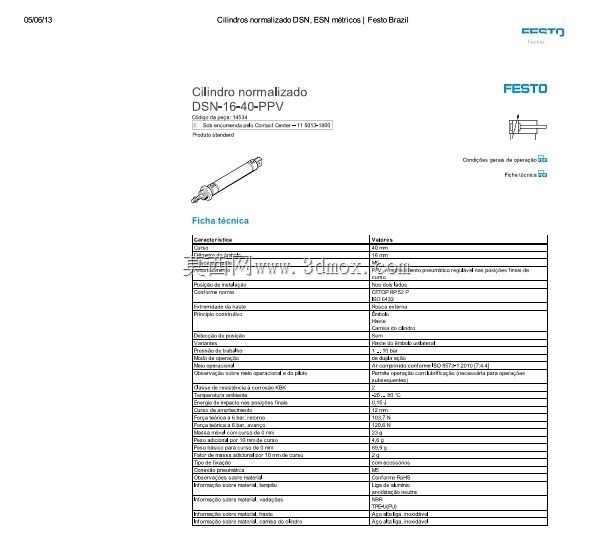

　　能适配大部分标准的气缸连接附件，比如Y型接头、I型接头、浮动接头等，不需要单独定制连接件。在实际选型使用中，这款气缸的工作压力范围在0.1MPa到1.0MPa之间，常规工厂气源压力0.5-0.6MPa的工况下，理论输出推力能达到120N左右，足够驱动小型夹具的夹紧动作、料道的挡料动作、小型工件的推料动作，相比三轴带导杆的气缸，它的侧向承载能力较弱，因此设计选型时需要注意，不能让气缸承受径向载荷，否则会加速导向环和密封件的磨损，缩短气缸的使用寿命，在有侧向力的工况下，需要额外搭配直线导轨做导向，让气缸只承受轴向的推力负载。设计建模过程中，所有的密封槽尺寸都按照气动密封件的标准尺寸做了预留，

　　活塞上的双向密封唇口方向分别对应进气和排气的压力方向，保证气缸在两个运动方向都能做到无泄漏，端盖上的缓冲密封圈采用可调式缓冲结构？不，这款是PPV系列的带可调缓冲的结构，在活塞运行到行程末端时，缓冲柱塞会先插入端盖的缓冲孔内，封闭主排气通道，让残留的空气通过细小的缓冲排气孔排出，形成气垫缓冲，避免活塞撞击端盖产生噪音和振动，这也是它适合高频次运行场景的重要设计点，相比不带缓冲的气缸，带末端缓冲的结构能把运行噪音降低15分贝以上，同时减少端盖受到的冲击载荷，提升气缸的整体使用寿命。建模时所有的倒角、退刀槽都按照实际机加工的工艺要求做了还原，没有出现无法加工的尖角结构，缸筒外壁的安装槽位也预留了磁性开关的安装位置，用户可以根据需要加装磁性开关，检测活塞的伸出和缩回位置，给PLC提供位置反馈信号，磁性开关的安装槽沿缸筒轴向通长设计，方便用户根据实际的行程触发位置调整开关的安装位置，不需要额外做支架固定。
