双输出端曲轴传动结构设计范例

　　在中小功率往复式动力转换、多工位同步传动的设备场景里，这类双输出端曲轴结构是很常见的动力传递核心件，和常见的单输出曲轴不同，它的两个轴端都预留了外接负载的连接接口，能同时给两个对称布置的执行单元传递回转动力，省去了额外加装分动结构的成本，在小型气动工具、台式多工位冲压工装、实验室小型往复试验台这类对安装空间有严格限制的设备上应用十分广泛。

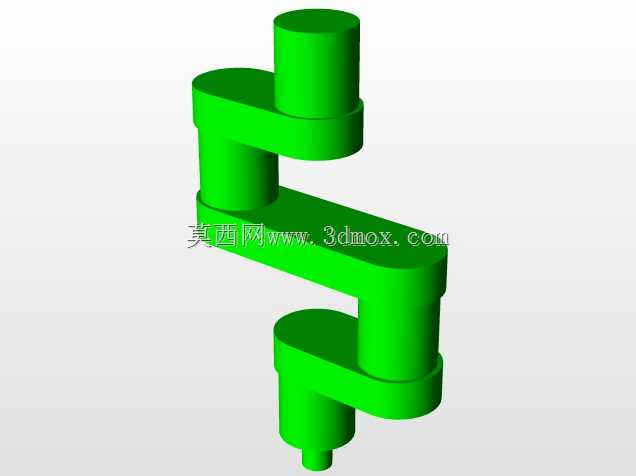

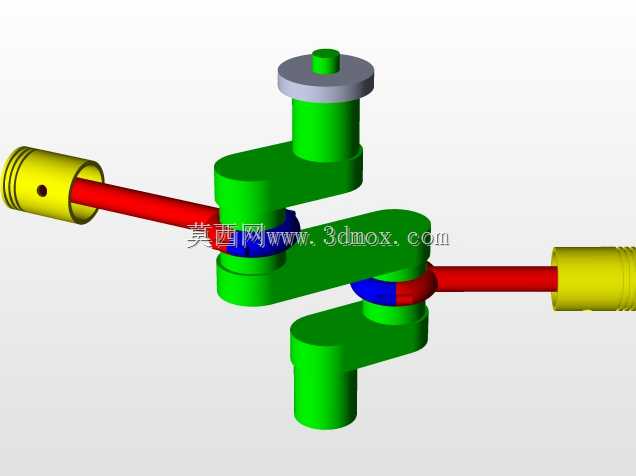

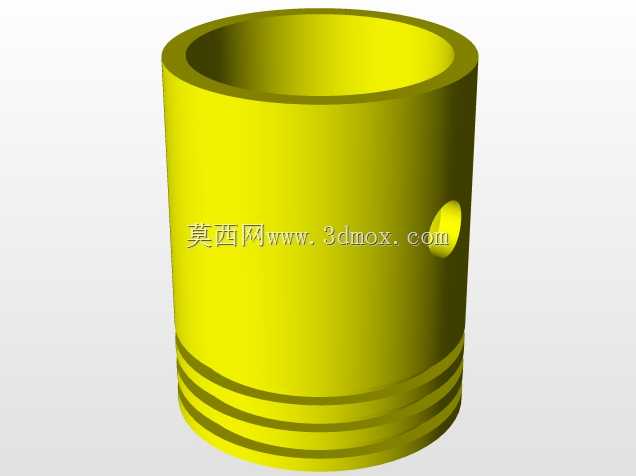

　　从实际功能来看，这个结构的核心作用是把输入的回转运动，通过曲柄销的偏心布置，转化为两端连杆的往复直线运动，反过来也能承接两端的直线推力转化为回转动力输出，中间的两个偏心曲柄销采用错位180度的布置方式，两端的往复动作刚好形成相位差，能抵消一部分往复运动产生的惯性力，降低设备运行时的振动幅度，不用额外加装太重的平衡块就能满足中低转速下的动平衡要求。

　　设计这类结构的时候，首先要敲定的是曲柄的偏心距，这个参数直接决定了连杆端的往复行程，偏心距不能盲目选大，不然曲柄回转时的扫掠空间会超出安装边界，还会让连杆的摆角超过许用值，加速连接铰点的磨损；其次是主轴颈和曲柄销的同轴度公差，两个主轴颈的公共轴线要和曲柄销的轴线保持严格平行，不然装配后会出现卡滞、运转阻力大的问题，严重的时候还会在交变载荷下出现轴颈断裂的失效情况。

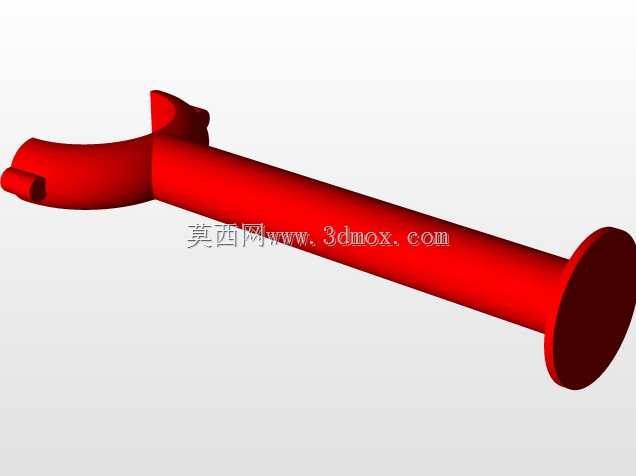

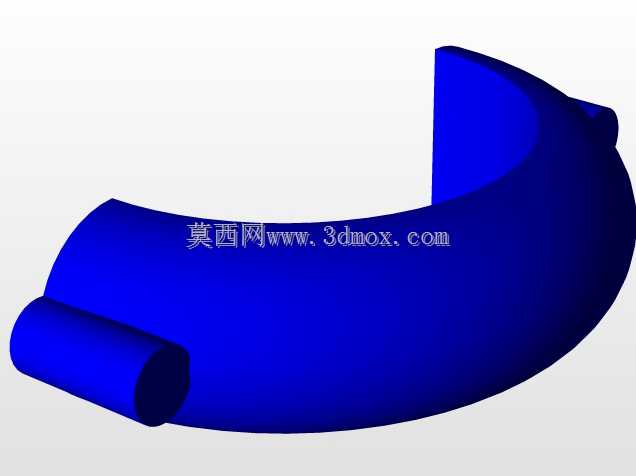

　　从安装边界来看，上下两个主轴颈是整个结构的安装定位基准，装配时要装入对应规格的滑动轴承或者滚动轴承内，轴承座的安装孔中心距要严格匹配两个主轴颈的中心距，预留的轴向窜动间隙控制在0.1到0.3毫米之间，既不能让轴运转时出现轴向窜动碰擦端盖，也不能把间隙留太小导致热胀后出现抱轴故障。两端的连杆连接头采用内孔带定位台阶的设计，和连杆装配时要加装耐磨衬套，衬套和曲柄销之间的配合间隙要根据运行转速调整，转速越高间隙要适当放大，保证润滑油膜能顺利形成。

　　结构的外形上，曲柄臂采用了圆弧过渡的厚壁结构，没有尖锐的应力集中棱角，在曲柄臂和主轴颈、曲柄销的连接位置都做了圆角过渡，能有效分散交变载荷下的应力集中点，提升零件的疲劳寿命，毕竟曲轴这类零件长期承受交变的弯曲和扭转载荷，应力集中位置很容易萌生疲劳裂纹，最终导致零件断裂失效。顶部的轴端做了凸台结构，既可以用来安装轴向定位的挡圈，也能作为转速检测的感应端，外接转速传感器就能实时监测轴的运转转速，不用额外加装测速齿轮，简化了整体结构。

　　在实际选型适配的时候，要先核算整个结构的承载能力，根据两端需要输出的最大推力、最高运转转速，来确定轴颈的直径、曲柄臂的厚度，不能直接照搬参数套用，不然很容易出现过载断裂的问题。如果是用在有腐蚀环境的设备上，还要对轴颈表面做硬化处理，提升表面耐磨和耐腐蚀性能，延长零件的使用寿命。装配的时候要注意，两个连杆的安装方向不能装反，不然会出现动作相位错乱，导致设备无法正常运行，装配完成后要手动盘车检查整个行程范围内有没有卡滞点，确认转动灵活后再进行空载试运转，试运转时要逐步提升转速，观察振动和温升情况，确认无异常后再带负载运行。
