弯插式DB25连接器结构设计

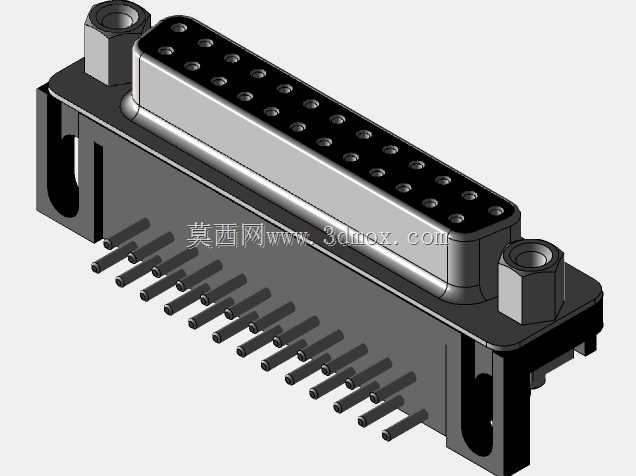

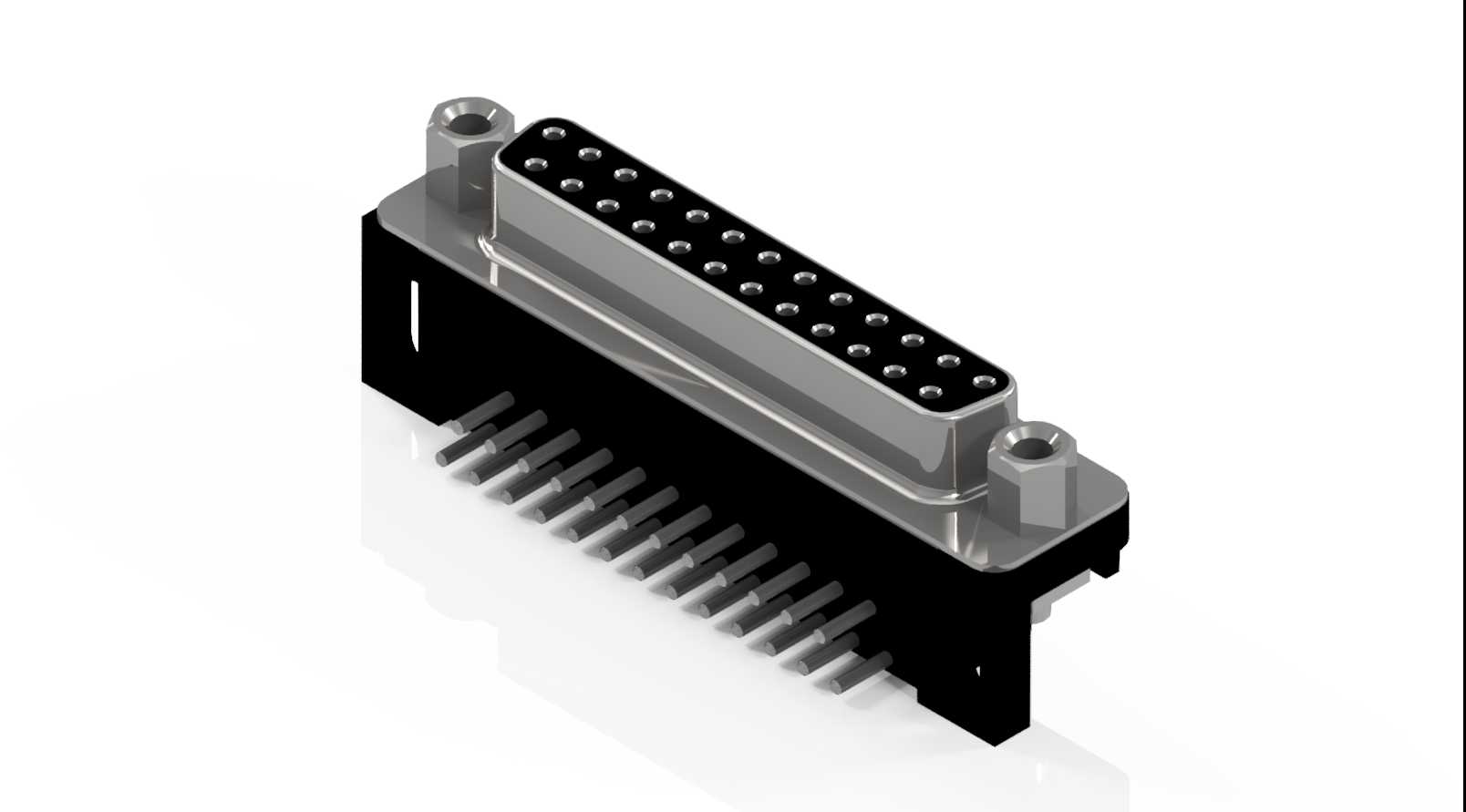

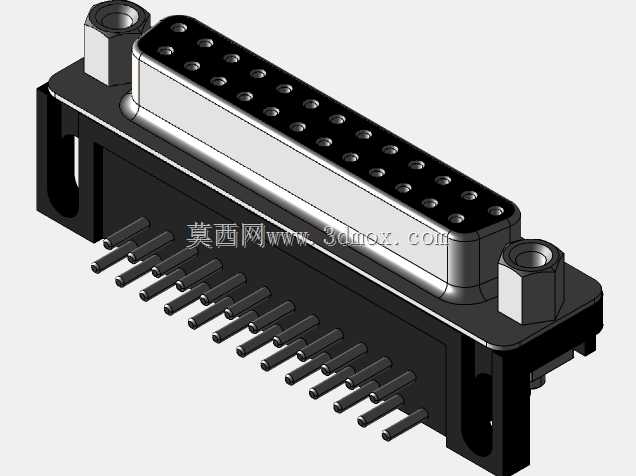

　　这款弯插式DB25连接器是工业电气连接场景中十分常见的板端互连器件，日常在工控IO板卡、老式并行通讯设备、测试仪器接口、工业传感信号采集模块上都能见到它的身影，主要承担25路并行信号的稳定传输职能，相比直插式同规格连接器，它的弯脚结构能够让线缆出线方向平行于PCB板面，大幅压缩设备内部的垂直安装空间，尤其适合薄型机壳、插箱式板卡这类对安装高度有严格限制的装配场景。从结构设计逻辑来看，整个连接器分为接触端子、绝缘基座、金属屏蔽外壳、安装固定柱四个核心部分，25根弯插端子按照标准D-SUB间距排布，公母端对接时依靠D型外壳的不对称结构实现防呆，避免插反导致的针脚弯折、信号错接问题。端子部分采用铜合金基材，接触端做镀金处理降低接触电阻，

　　焊接端做镀锡处理提升PCB焊盘的焊接可靠性，弯角位置做了应力释放圆弧，避免装配或长期震动下端子从根部断裂。绝缘基座采用耐高温工程塑料注塑成型，端子与基座之间采用过盈压装固定，每根端子之间的绝缘筋条高度足够，避免相邻端子在高压信号传输时出现爬电、击穿问题，基座侧面预留的定位柱能够在PCB焊接时先卡入板上的定位孔，过完波峰焊前不会出现偏移歪针的问题。金属屏蔽外壳采用锌合金压铸成型，表面做镀镍处理，既能够提升外壳的抗锈蚀能力，也能实现良好的电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响，外壳两端的六角固定螺母柱是标准M3螺纹规格，对接公头时可以通过螺丝锁紧，避免设备震动、线缆拉扯时出现接插件松脱、接触不良的问题。

　　安装尺寸上完全遵循DB25连接器的行业通用规范，端子排的引脚间距为2.74mm，弯脚的折弯高度适配1.6mm标准厚度PCB，焊接后引脚伸出PCB背面的长度控制在2.3mm以内，不会和板背面的其他元器件产生干涉；两个安装固定柱的中心距为47mm，和PCB上对应的安装孔位完全匹配，连接器本体安装后高出PCB板面的高度为13.8mm，相比直插式版本降低了近10mm的垂直空间占用。在实际选型应用中，这类弯插DB25连接器常被用在工业控制板卡的对外信号接口位置，比如PLC的扩展IO模块、数据采集卡的并行信号端口、老式数控设备的通讯接口，部分测试仪器的信号输出端也会采用这款连接器，它的25个通道既可以传输低压数字信号，

　　也可以承载小电流的控制信号，单pin的额定载流能力可达3A，能够满足多数工业控制场景的信号传输需求。设计建模时需要重点关注几个公差配合点：首先是端子折弯位置的角度公差，必须控制在±1°以内，否则会出现引脚无法顺利插入PCB焊盘孔的问题；其次是金属外壳和绝缘基座的配合间隙，单边间隙控制在0.05mm左右，既不会因为间隙过大出现外壳晃动，也不会因为间隙过小导致装配时压裂绝缘基座；两端固定螺母柱的同轴度需要控制在0.1mm以内，否则对接公头时会出现螺丝无法顺利拧入的问题。另外，绝缘基座上的端子孔位需要做导入倒角，方便端子压装时顺利对位，减少压装过程中端子出现弯折变形的概率；金属外壳和绝缘基座之间设计了倒扣结构，装配完成后外壳不会从基座上脱落，抗拉扯能力更强。在PCB Layout设计时，除了对应25个信号引脚的焊盘和两个固定柱的安装孔，还建议在连接器外壳对应的位置设计露铜接地区，将金属屏蔽外壳焊接到PCB的地平面上，进一步提升电磁屏蔽效果，减少强电磁环境下的信号传输干扰。这款连接器的弯脚结构设计，也让设备内部的线缆走线可以顺着板面方向排布，不需要做90度的弯折，既减少了线缆弯折带来的应力，也让设备内部的走线更加规整，方便后续的装配和维护作业。
