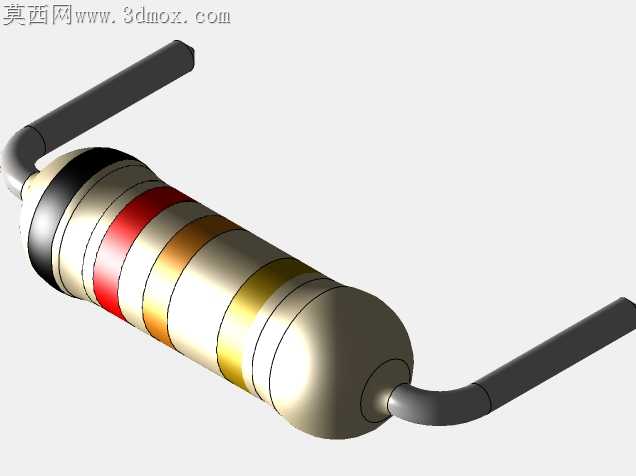

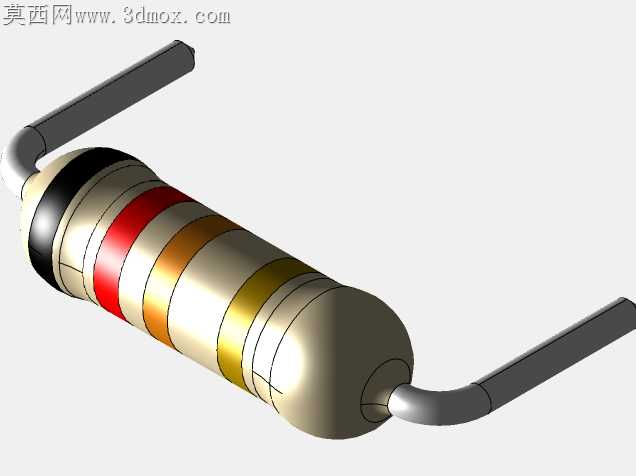

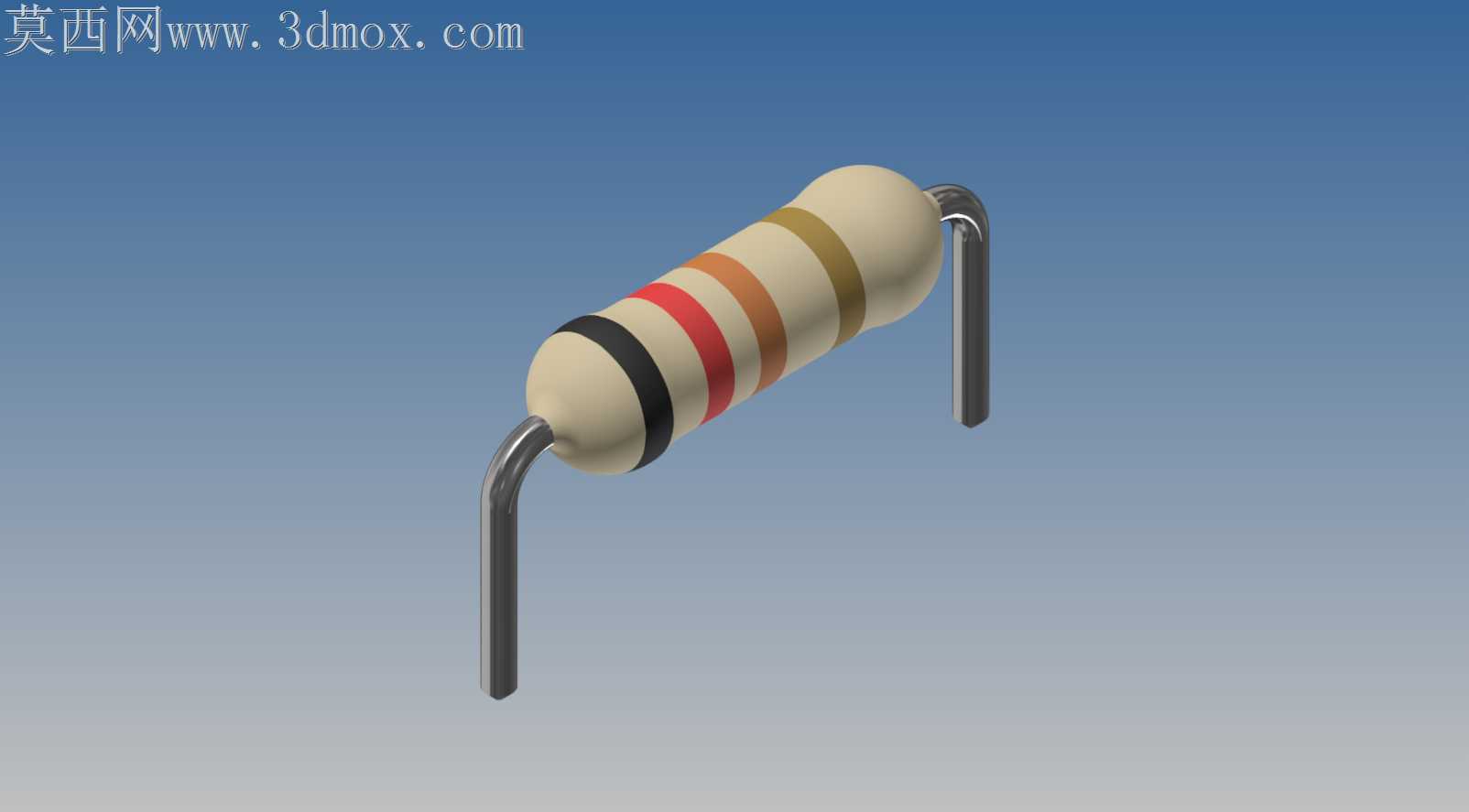

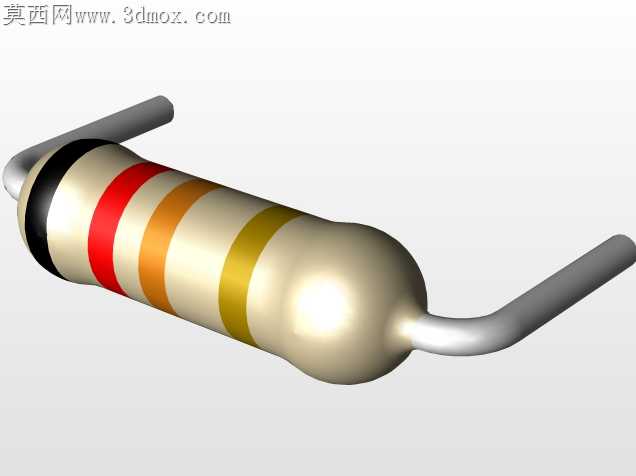

轴向引线碳膜10K1/8W电阻器

通孔插装电阻的引线成型环节，最容易被忽略的就是弯折处的应力集中问题，不少手工弯折的引线会在根部出现铜材晶格滑移，后续过波峰焊时受热应力影响，极易出现引线齐根断裂的失效情况。这款1/8W功率等级的碳膜电阻模型，在引线与电阻本体衔接的位置做了圆弧过渡的弯折基准，弯折起点距离本体封装端保留了0.8mm的安全距离，刚好避开封装端帽的压接应力区，哪怕是自动插件机的高速弯折动作，也不会扯动端帽与碳膜芯的连接部位。

电阻本体的色环标识做了贴合实际封装的凹凸质感，不是简单的贴图附着，环带之间的间距严格参照行业通用的色环标注规范，第三道倍率环与第四道误差环的间距略宽于前几道环，哪怕是做装配工艺的可视化演示，也能让实训学员快速识别阻值读取方向，不会出现色环读反的低级错误。本体两端的金属端帽做了细微的滚花纹理还原，这部分细节是很多同类模型省略的，实际生产中端帽的滚花是为了增强与涂装层的结合力，避免温湿度循环过程中涂装层与端帽剥离，导致绝缘性能下降。

引线部分的直径做了适配常规PCB通孔的尺寸匹配，0.6mm的线径刚好适配0.8mm的标准插件孔，预留的焊锡爬升间隙刚好符合波峰焊的透锡要求，不会出现线径过粗插装困难、或是线径过细焊接后晃动的问题。引线弯折后的成型角度控制在90度直角，弯折处的圆角半径为引线直径的两倍，这个数值是反复验证过的最优值，半径过小会损伤铜引线的机械强度，半径过大则会占用过多PCB板面空间，影响周边元件的布局密度。

做电子装联实训的场景下，这个模型可以直接用于插件工艺的仿真演示，学员能直观观察到引线插入PCB后的伸出长度、焊盘的匹配位置，不需要拿实物反复试装就能理解通孔元件的装配公差要求。电阻本体的哑光涂装质感也做了还原，不是亮面的塑料质感，贴近真实碳膜电阻的高温涂装表层，哪怕是做产品爆炸图、整机BOM展示的时候，也不会因为质感失真拉低整体展示效果。端帽与引线的衔接位置做了微小的焊锡圆角还原，对应实际生产中端帽与引线的电阻焊焊点，这处细节能让模型在做失效分析演示的时候，清晰展示焊点失效的潜在位置，帮实训人员快速定位虚焊、脱焊的故障点。
