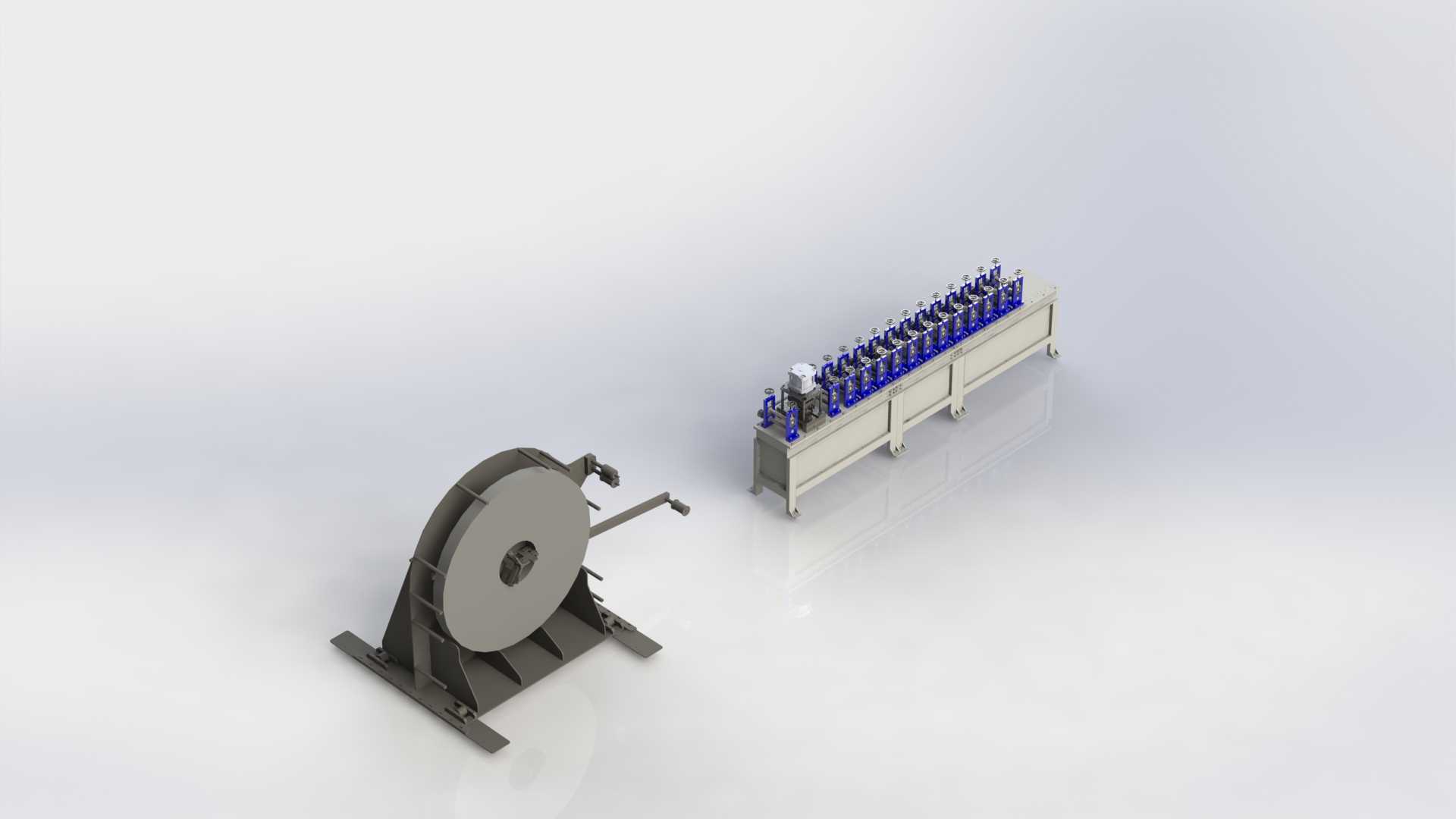

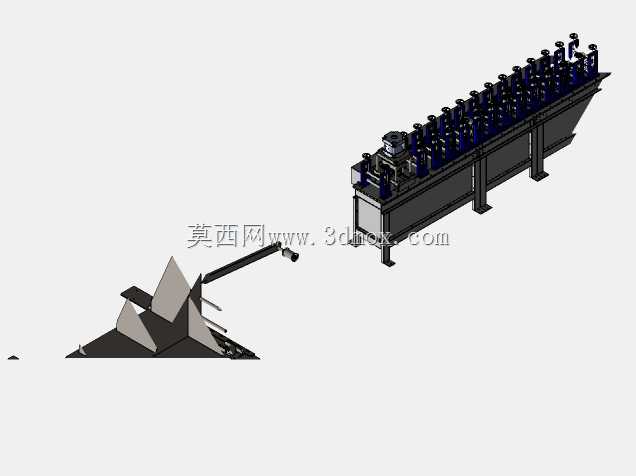

28托雷斯型材成型送料组合设备结构

　　这套辊压成型配套设备，主要面向薄金属带材连续冷弯成型的加工场景，常见于五金型材、装饰条、小型结构件的批量生产环节，整套设备由开卷放料机构与多工位成型主机两部分组成，承担从成卷带材上料、逐段校直、连续辊压成型到定长输出的全流程工序。开卷放料部分采用单悬臂支撑结构，主体承力支架为钢板焊接后时效处理的箱型支座，避免长期承重出现形变偏移，料盘转轴采用带阻尼的可调结构，可根据带材厚度调整放料张力，防止带材拉扯变形或松垮跑偏，摇臂式锁紧结构可快速完成料卷的装夹固定，适配内径范围符合常规冷弯带材卷料的通用规格，安装时需保证料盘转轴与成型主机进料口的中心高度差控制在允许范围内，水平方向同轴度偏差不超过1.5mm，避免带材进料时出现侧向拉扯。

　　成型主机采用长条形台架结构，台身主体为型钢焊接框架，台面加工有统一的T型槽用于固定各组成型辊站，每个成型工位都配有独立的辊压模组与调节机构，可根据型材截面形状调整辊轮的压下量与侧向位置，逐道次完成带材的弯曲成型，台架下方预留有传动机构的安装空间，可采用集中传动或分位传动的布局，各工位的辊轮轴采用调质处理的合金钢材质，配合带座轴承固定在台架上，保证长期运行的同轴度与耐磨性能。设计过程中首先需要匹配带材的成型道次，根据目标型材的截面变形量分配每一站的成型角度，避免单次变形量过大导致带材出现起皱、开裂问题，开卷机构的承重能力需要匹配常用料卷的最大重量，料盘的转动阻尼需要与主机的进料速度联动，保证进料过程中带材始终处于张紧状态，

　　台架的长度需要根据成型道次数量确定，相邻工位的间距需要预留足够的调节与维护空间，同时要保证台架整体的水平度，避免各辊站的高度偏差影响成型精度。设备安装时，开卷机构与成型主机的中心距需要根据带材的最小弯曲半径确定，避免距离过近导致带材进料角度过大，距离过远导致带材下垂晃荡，设备整体的地脚需要采用可调式减震垫铁，可在安装时调整整机水平，同时抵消运行过程中的振动传递，成型主机的出料端需要预留足够的成品输出空间，可配套后续的切断、收料机构完成全流程生产。这套结构的核心优势在于开卷与成型工位的匹配性设计，开卷架的阻尼调节结构可适配0.5mm厚度的薄带材加工，避免薄料放料时出现拉伤、变形问题，

　　多工位成型台架的模块化设计可快速更换不同规格的辊轮模组，适配多种截面形状的型材生产需求，台身的焊接结构经过应力消除处理，长期运行不会出现工位偏移问题，各调节位置都配有刻度标识，操作人员可快速完成参数调整，减少换型调试的时间成本。在实际生产场景中，这类设备常布置在冷弯成型生产线的最前端，承担上料与初成型的核心功能，对于小规格薄壁型材的加工，这类组合结构的占地面积更小，调试灵活性更高，相比大型成型生产线更适合多品种小批量的型材生产需求，结构设计上充分考虑了薄料加工的特殊性，在张力控制、辊站精度、进料导向等环节都做了针对性优化，可保证0.5mm厚度带材在连续成型过程中不会出现波浪、翘曲、尺寸超差等问题。
