圣卡塔琳娜15M工业锅炉成套产线三维结构

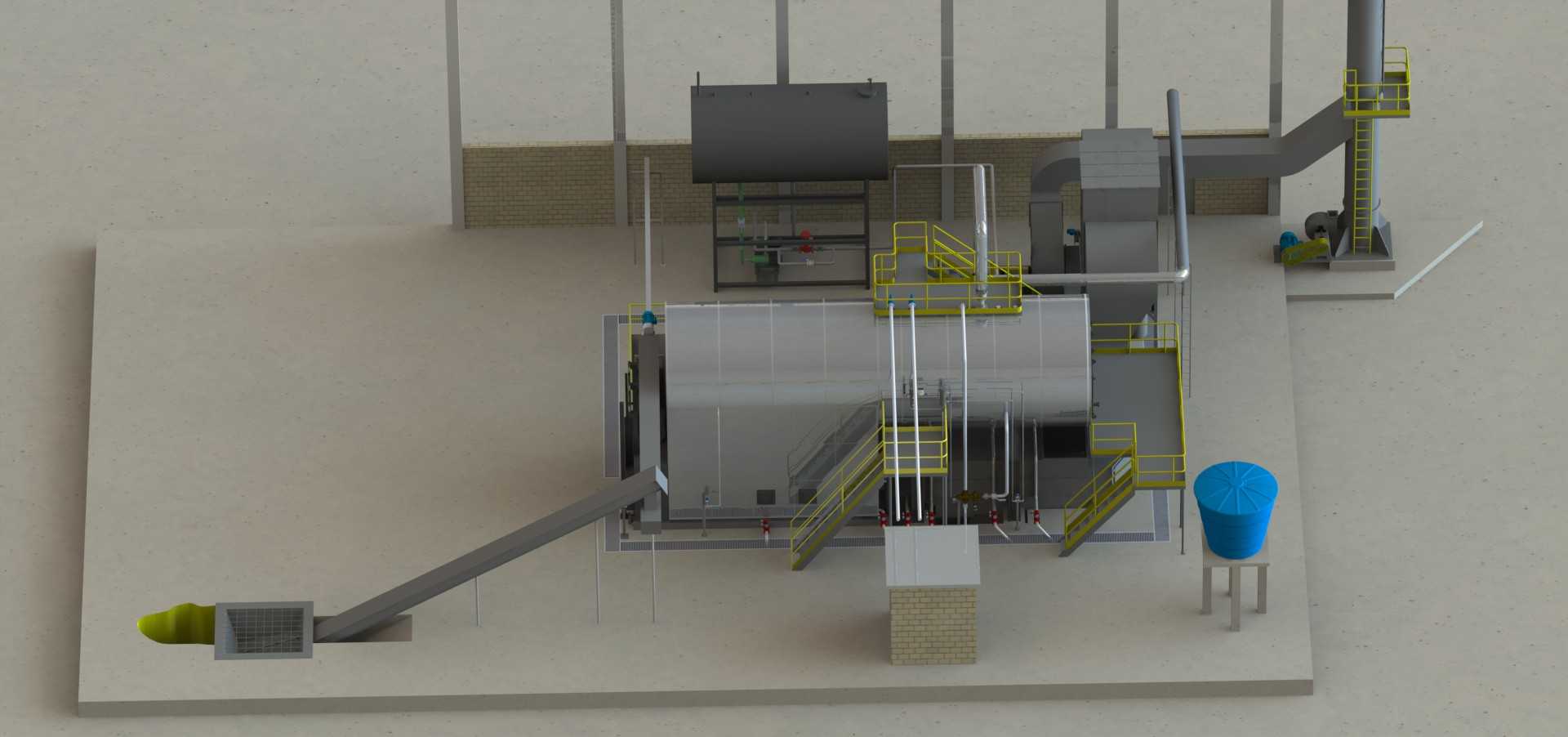

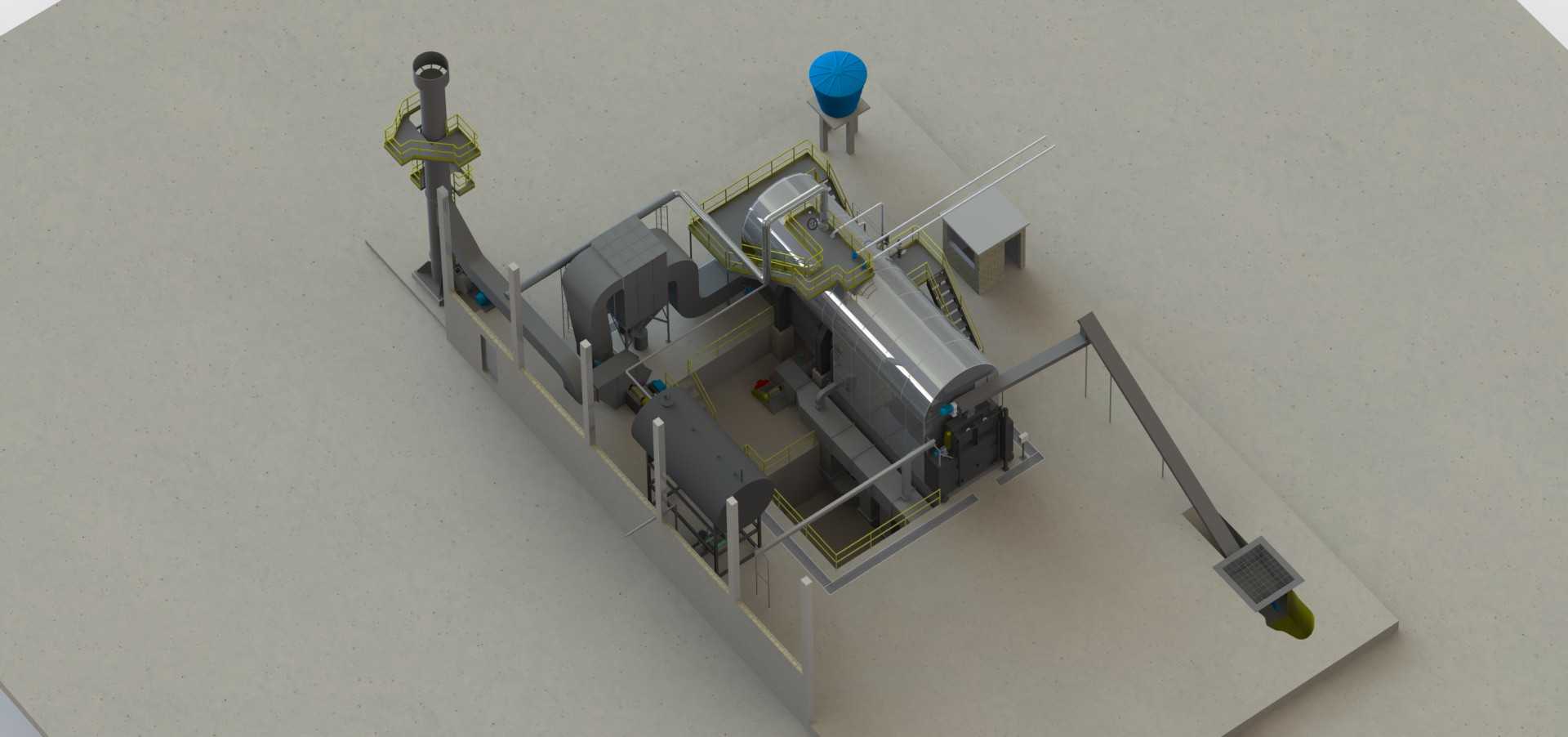

　　这套三维结构还原的是巴西圣卡塔琳娜地区落地的15M规格燃煤工业锅炉配套产线，整体布局完全贴合当地厂区的地形边界做适配，没有套用标准化的厂房模块，所有附属设施的排布都围绕锅炉本体的运维动线、物料输送路径、烟气处理流向做逻辑梳理。从俯视视角能清晰看到，核心锅炉本体安置在厂区硬化地坪的中心区域，本体四周设置了带黄色安全护栏的分层操作平台，不同高度的平台之间通过斜向钢梯连通，梯步的倾角、平台的净宽都严格遵循工业操作平台的安全规范，每层平台都预留了阀门操作、仪表巡检的站立空间，护栏底部设置了150mm高的挡脚板，避免工具、杂物从高空坠落伤及地面运维人员。

　　物料输送路径从厂区左侧的进料口开始，密封式刮板输送机以固定倾角斜向接入锅炉本体的进料仓，输送机的进料端设置了网格栅格过滤大块异物，避免卡塞输送链板，进料口旁预留了原料临时堆放的硬化区域，和输送设备的间距控制在叉车作业的最小回转半径内，减少原料转运的无效动线。锅炉本体右侧配套了独立的烟气处理单元，通风管道从锅炉顶部的烟气出口接出，以平滑的弯头过渡接入除尘箱体，管道的转弯半径都做了放大处理，降低烟气流通的风阻，减少管道内部的积灰概率，除尘单元旁设置了带直爬梯的高位检修平台，直爬梯配置了护笼，满足高空作业的防护要求，除尘单元下方预留了灰渣清运的通道，可适配小型机动清运车的停靠作业。

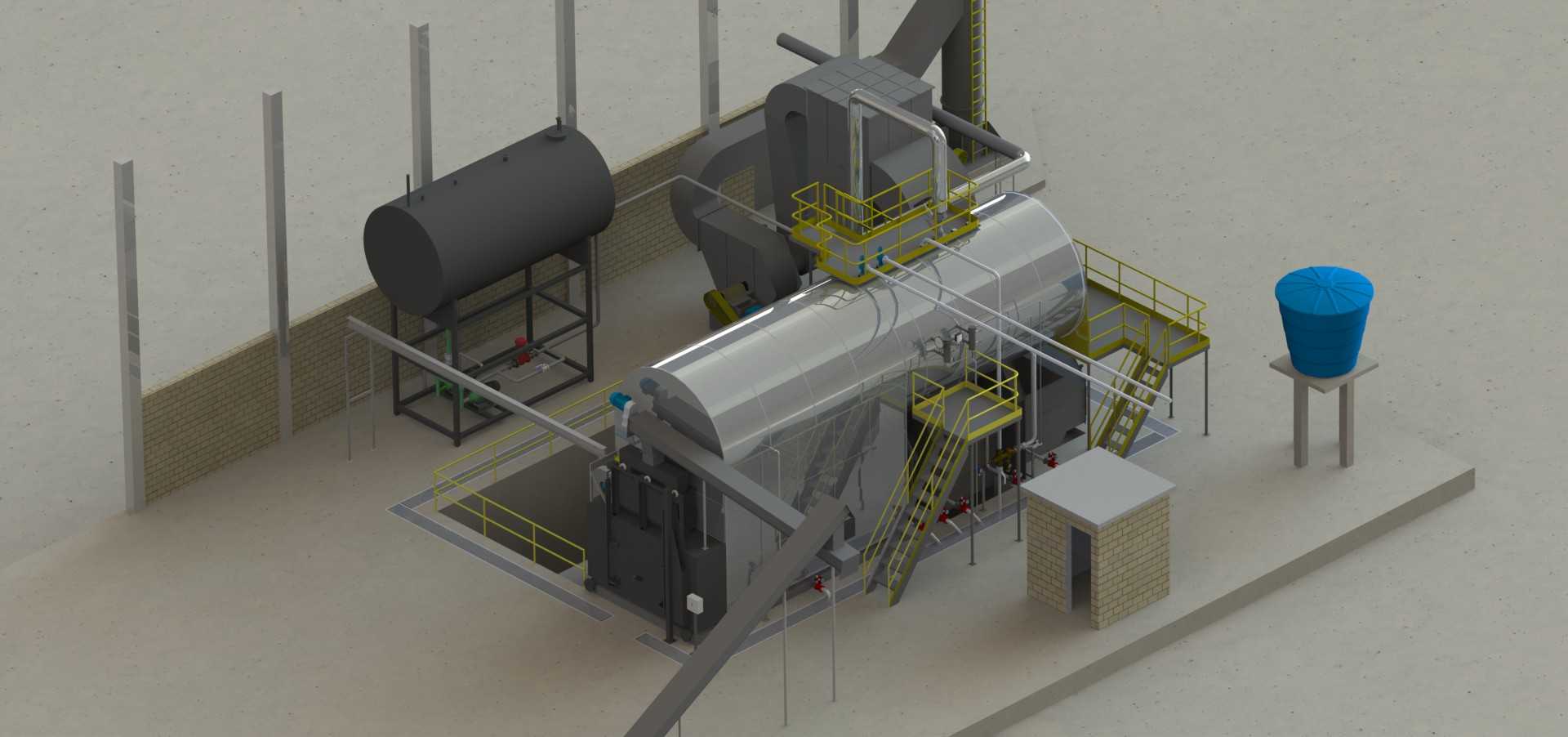

　　锅炉本体旁的蓝色锥顶储料罐通过独立支架架高，出料口距离地面的高度刚好匹配定量给料设备的安装尺寸，支架的四个支脚都做了地脚螺栓固定的预留孔位，可直接适配现场的混凝土基础浇筑定位。整套产线的所有管道排布都做了分层梳理，蒸汽管道、给水管道、排污管道各自成层，没有出现交叉干涉的情况，管道的支架间距都根据不同管径的挠度要求做了对应设置，避免长期运行出现管道下垂变形的问题。

　　在做这套结构的三维建模时，首先锚定的是锅炉本体的核心安装基准，所有附属设备的定位都以本体的进料口、烟气出口、排污口的坐标为基准做偏移，避免出现对接错位的问题；操作平台的高度设置完全对应锅炉本体上各个阀门、观察口的操作高度，不需要运维人员额外垫高或者俯身操作；厂区内的人行通道宽度都预留到1.2米以上，满足日常巡检以及应急疏散的通行要求，设备和围墙之间的间距也预留了设备检修时的部件吊装空间，不需要额外拆除周边设施就能完成核心部件的更换作业。

　　从安装边界来看，整套产线的横向占地跨度控制在24米以内，纵向深度控制在18米以内，所有突出设备本体的结构比如爬梯、管道接口、操作平台都没有超出这个边界范围，可直接适配现场划定的硬化厂区区域，不需要额外调整厂区的围墙或者其他已有建筑的位置。地面上的各个设备基础位置都在模型里做了明确的标识，不同承重的设备对应的基础厚度、配筋范围都能通过模型直接导出定位尺寸，减少现场施工的测量误差。

　　这套产线主要服务于当地工业生产的集中供热需求，产出的饱和蒸汽可对接周边生产车间的供热管网，同时配套的除尘单元可满足当地的烟气排放要求，整套结构的三维还原完整覆盖了从原料输入、燃烧换热、烟气处理到灰渣排出的全流程节点，没有遗漏任何运维所需的附属结构，可直接用于同类项目的布局参考、施工交底以及运维培训使用，建模过程中所有结构的连接节点都做了细化，比如护栏和平台的螺栓连接、管道和法兰的对接位置、爬梯和平台的焊接节点都有明确的结构体现，不是简化的外观示意模型。
