撬装式燃料气过滤聚结电加热装置

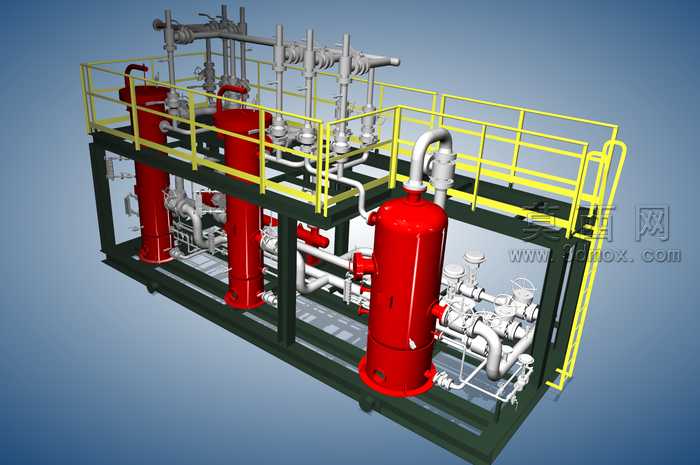

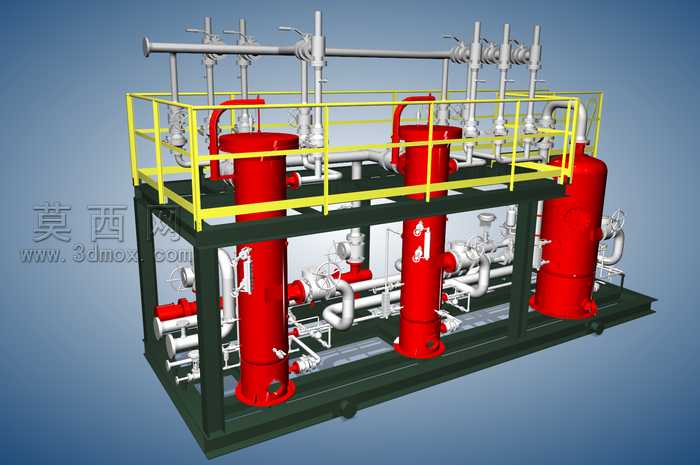

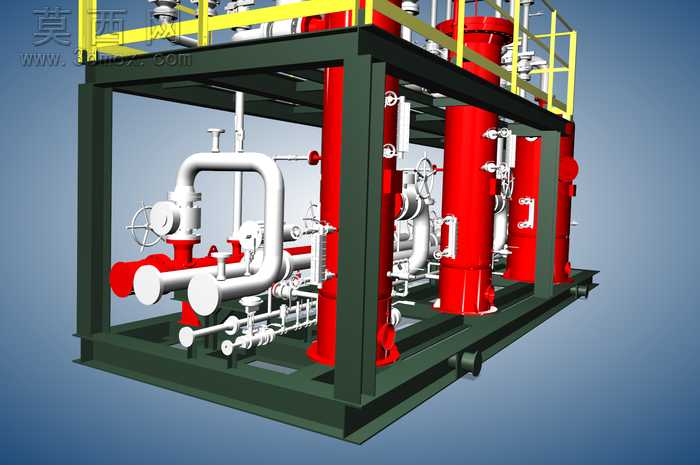

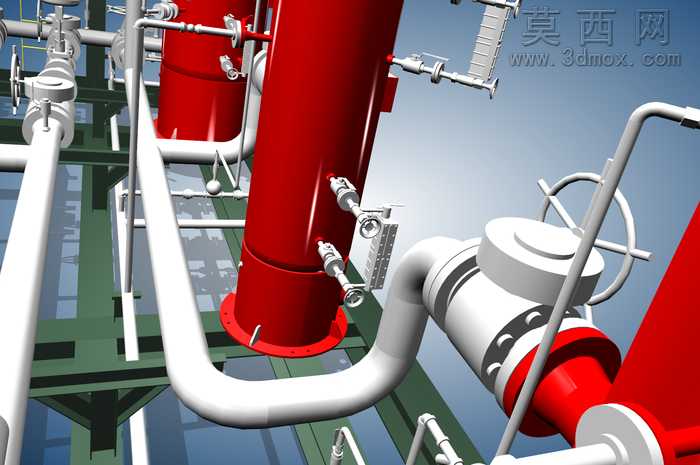

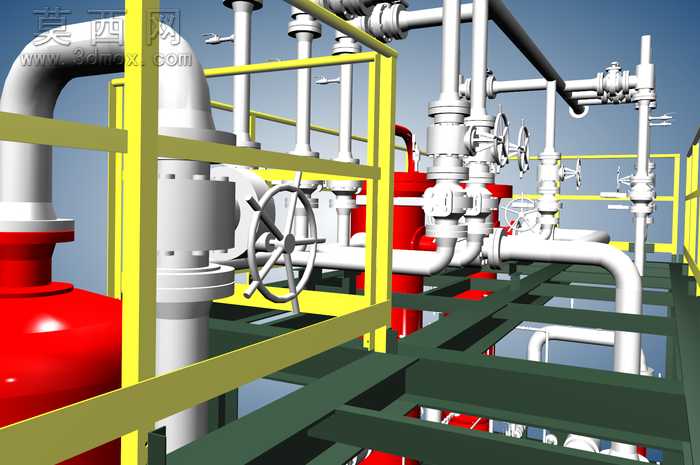

本作品为撬装集成式燃料气体处理装置三维建模成果，建模过程严格遵循石油化工橇装设备的设计规范，先完成整体撬座框架的基准搭建，采用型钢搭建底部承托结构与顶部操作平台，为平台配置标准化安全护栏与爬梯结构，预留设备安装定位基准点，保证所有立式罐体、管路组件的装配公差符合工业设计要求。建模阶段依次完成立式过滤罐体、聚结分离罐体、电加热罐体的参数化建模，还原罐体上的接管法兰、人孔、仪表接口、阀门安装座等细节结构，罐体封头采用标准椭圆形封头建模，壁厚参数符合压力容器设计标准。管路系统建模按照工艺流程走向排布，还原不同管径的工艺管线、弯头、三通、异径管等管路附件，管路上配置的手动球阀、截止阀、视镜、压力表、温度传感器等组件均按实物比例建模，管路排布兼顾工艺流程合理性与安装操作空间，避免出现管路干涉问题，同时预留后期维护的操作空间。材质渲染阶段，撬座框架采用深绿色工业防锈漆材质，立式罐体采用大红色工业防腐漆面材质，工艺管路区分介质属性设置对应材质，工艺气主管路采用银白色金属镀锌钢管材质，排污及辅助管路采用对应标识色材质，阀门手轮采用银灰色金属材质，操作平台护栏采用黄色安全警示漆材质，平台踏板采用防滑花纹钢板材质，所有材质均添加真实的粗糙度、反光度参数，还原工业设备的真实质感。渲染阶段采用工业产品展示常用的三点布光方案，添加柔和环境光突出设备结构层次，背景采用渐变蓝色突出设备主体，通过多角度渲染完整展示设备的整体布局、管路走向、组件分布，清晰呈现撬装设备集成化设计的特点，该装置集成过滤、聚结分离、电加热功能于一体，可实现燃料气体的杂质过滤、液滴聚结脱除、温度调控功能，整体撬装结构便于现场整体安装与运输，减少现场施工工作量。建模过程中对所有组件进行装配约束校验，确保各部件连接位置准确，无错位、干涉问题，可直接用于方案展示、施工交底、教学演示等场景。
