泳池水处理用侧装式过滤砂缸结构设计

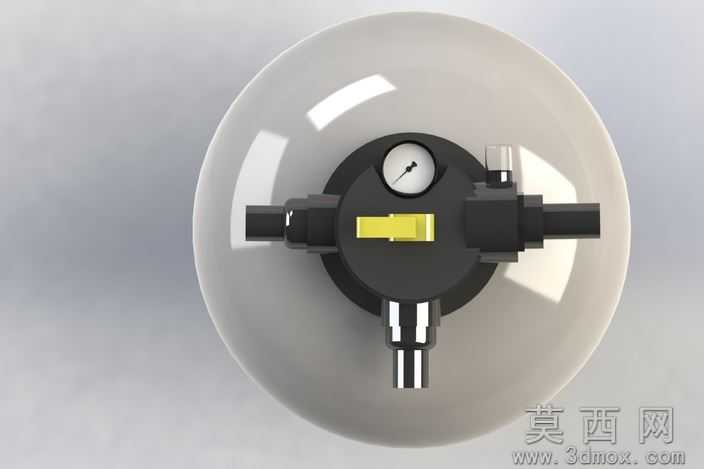

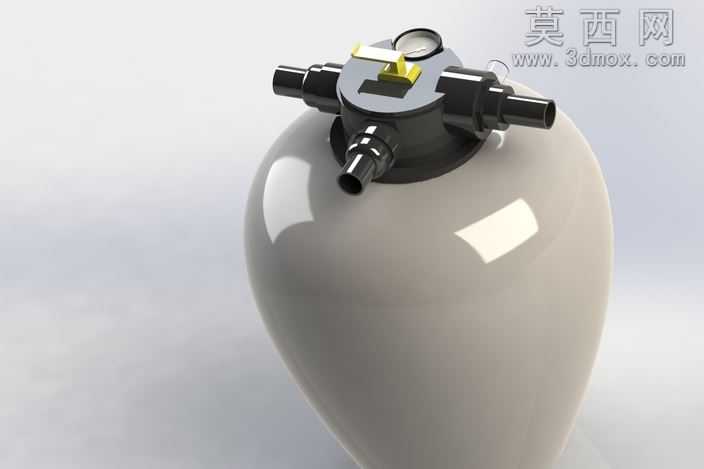

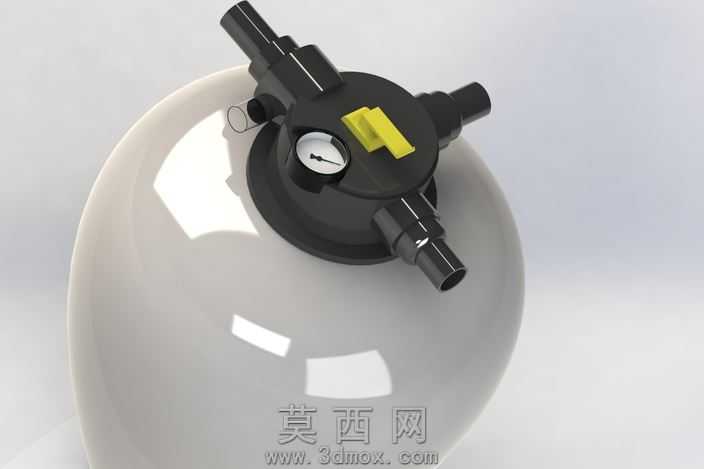

该作品为泳池水处理场景使用的过滤设备三维建模成果，建模过程围绕实际泳池过滤的工况需求展开，首先梳理设备的核心功能逻辑：作为泳池循环水净化的核心部件，需实现水体过滤、反冲洗、管路切换的集成功能，因此建模时优先拆分罐体与顶部控制阀两大核心模块。罐体部分采用曲面建模思路，依据承压容器的力学特性设计为上窄下宽的卵型流线结构，既保证罐体承受内部水压时的应力均匀分布，也避免直角结构带来的应力集中问题，建模时通过放样曲面生成罐体的光滑外壁，对罐体顶部与控制阀连接的法兰接口做了加厚处理，匹配实际安装时的密封承压需求，罐体表面赋予高光玻璃钢材质，还原商用过滤砂缸的真实质感，调整材质的反射参数模拟光滑玻璃钢表面的环境反光效果，同时在罐体曲面的高光转折处做了细微的粗糙度变化，避免材质表现过于塑料化。顶部的多路控制阀是建模的重点部分，首先还原控制阀的多接口结构：包含进水口、出水口、排污口、反冲洗接口共四个外接管路接口，每个接口都做了标准的外螺纹结构建模，匹配32毫米管路的套接安装需求，控制阀顶部的操作手柄做了凸起的防滑纹理设计，手柄的转动角度做了限位结构建模，对应实际使用中过滤、反冲洗、排污等不同功能档位的切换行程，控制阀主体采用硬质工程塑料材质，接口处的金属螺纹部分赋予哑光金属材质，区分不同部件的材质差异。建模完成后对整体装配结构做了干涉检查，确认控制阀与罐体法兰的连接面完全贴合，各个外接接口的位置符合泳池管路安装的常规布局，渲染阶段采用柔和的影棚布光，突出罐体曲面的光滑质感与控制阀的结构细节，清晰展现各个接口的位置与操作部件的形态，整体模型严格遵循泳池过滤设备的实际尺寸比例建模，可用于泳池水处理系统的方案展示、安装模拟以及结构优化参考。
