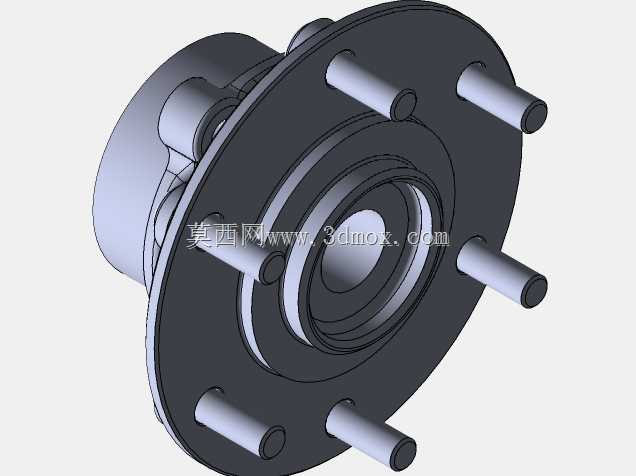

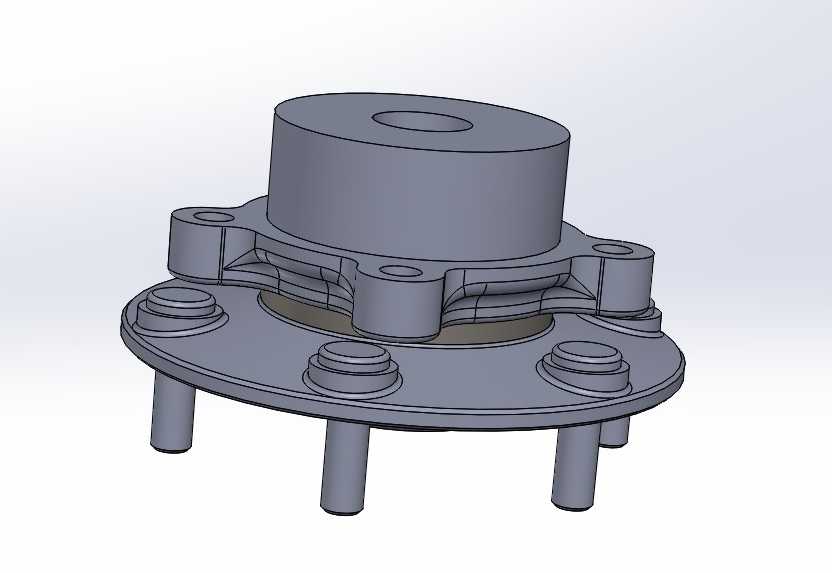

L200Triton2008款皮卡前轮轮毂结构

　　在皮卡车型的底盘行走系统设计中，前轮轮毂承担着连接转向节、制动组件与轮辋的核心作用，是承载整车前部载荷、传递驱动力与转向力矩的关键受力部件。这款适配L200 Triton 2008款车型的前轮轮毂，在结构设计上充分考虑了非承载式车身皮卡的重载使用场景，兼顾了铺装路面行驶的平顺性与非铺装路面的抗冲击能力。从实际装车工况来看，该轮毂需要同时承受垂直方向的整车载荷、转向过程中的横向力矩，以及制动时产生的扭转力矩，因此在结构布局上采用了法兰盘与轴头一体化的设计思路，减少了分体式连接带来的应力集中风险。法兰盘上均匀分布的螺栓柱用于固定轮辋与制动盘，螺栓的伸出长度与分布圆直径严格匹配原厂轮辋的安装孔位，确保轮辋安装后端面跳动量控制在合理范围内，

　　避免高速行驶时出现车轮抖动的问题。轴头部分的圆柱结构用于与轮毂轴承内圈配合，中心的通孔则是为了预留半轴穿过的空间，适配四驱版本车型的动力传递需求，轴头的外径尺寸与轴承内径的配合公差选用过渡配合，既保证轴承安装后的定位精度，也方便后期维修时的拆卸作业。轮毂上部的凸缘结构用于安装轮速传感器的信号齿圈，配合传感器实现车轮转速的实时采集，为ABS防抱死系统提供基础数据支持，凸缘上的安装孔位位置经过反复校核，确保齿圈安装后与传感器探头的间隙保持在标准范围内，避免信号采集失效或齿圈刮蹭传感器的问题。在建模过程中，由于缺乏原厂蓝图参考，所有结构尺寸均基于实车逆向测量得到，测量过程中重点关注了安装面的平面度、螺栓孔的位置度以及配合面的尺寸公差，

　　对于非配合面的过渡圆角、加强筋结构则按照实车的铸造工艺特征进行还原，保证模型与实物的外观一致性。从安装边界来看，该轮毂的轴向安装尺寸需要匹配转向节的安装空间，法兰盘背面的止口结构用于定位制动盘，止口的直径与深度直接决定了制动盘的安装同轴度，建模时严格按照测量得到的尺寸进行绘制，避免出现制动盘安装偏摆的问题。轮毂上的多道加强筋分布在轴头与法兰盘的连接位置，这些加强筋的走向与受力方向保持一致，能够在不显著增加零件重量的前提下，提升轮毂整体的结构强度，抵抗越野工况下路面冲击带来的变形风险。对于日常维修场景而言，该轮毂的结构设计充分考虑了拆装便利性，螺栓柱的根部采用圆角过渡，减少应力集中导致的螺栓断裂风险，

　　轴头端面的中心孔预留了足够的操作空间，方便使用拉马拆卸轴承。在实际使用中，这类皮卡前轮轮毂的失效形式多为轴承配合面磨损、法兰盘变形或者螺栓孔开裂，因此在建模时对这些易损部位的结构特征进行了完整还原，能够为后续的有限元强度分析、改装件设计提供准确的模型基础。不同于乘用车的轮毂设计，皮卡车型的轮毂需要兼顾载重与越野需求，因此整体壁厚要大于同级别乘用车轮毂，法兰盘的厚度也相应增加，以承受更大的载荷冲击。模型中还原的防尘盖安装槽位于轴头外侧，用于安装金属防尘盖，阻挡泥沙、灰尘进入轴承内部，延长轴承的使用寿命，这个细节结构很容易在建模时被忽略，但在实际装车使用中对部件寿命影响很大。整个轮毂的铸造工艺特征也在模型中有所体现，比如分型面的位置、铸造拔模斜度都按照实际零件的工艺特征进行了还原，能够用于铸造工艺的模拟分析，也可以作为维修配件加工的参考依据。
