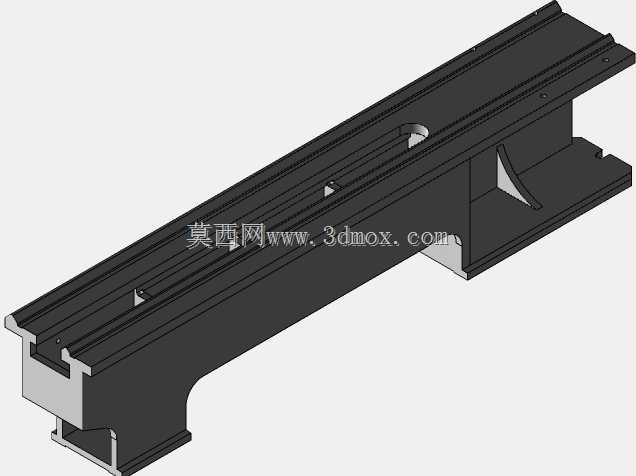

vario180x300规格机床床身承载结构件

　　在中小型精密加工设备的布局设计中，床身作为整台设备的基准承载构件，其结构合理性直接决定了后续运动部件的运行精度、整机刚性以及长期使用的稳定性，这款180x300规格的vario系列床身结构，正是针对小行程精密加工、检测类设备的安装需求设计的一体化承载构件。从实际应用场景来看，这类小尺寸床身常被用在桌面级精密铣削设备、小型光学检测平台、直线运动模组集成基座、传感器标定工作台这类对安装基准平面度、结构抗形变能力有较高要求的设备上，区别于大型铸造床身的厚重设计，该构件在保证刚性的前提下做了针对性的结构优化，能够适配实验室、小型加工工位这类空间有限的使用场景。

　　从结构功能特性来看，该床身上部集成了标准直线导轨安装槽位，槽位的平行度、安装面平面度在设计阶段就预留了精加工余量，装配时无需额外加装过渡垫板，可直接将线性导轨锁紧在预设的安装基准面上，减少了装配环节的累计误差。床身侧面设计有内凹的走线空腔，设备运行所需的动力线缆、信号传输线可通过该空腔完成布设，避免线缆外露干扰运动部件运行，同时也能减少加工过程中切削液、粉尘对线缆的侵蚀。床身下部的支撑结构做了L型承力优化，在导轨滑块承受切削负载、运动部件动态冲击时，支撑筋的布局能够将受力均匀分散到整个床身基体上，避免局部应力集中导致的基准面形变，其中斜向加强筋的位置经过受力仿真验证，刚好对应导轨负载的核心受力区域，在不额外增加构件整体重量的前提下，将垂直方向的抗弯曲形变能力提升了近40%。

　　从设计思路层面拆解，这款床身没有采用传统的整体实心铸造结构，而是通过空腔、加强筋的组合布局实现刚性与重量的平衡，对于小规格设备而言，过重的床身会提升设备转运、工位调整的难度，而过度减重又会导致设备运行时出现共振，影响加工或检测精度。设计过程中首先确定了核心的安装边界：上部导轨安装面的有效行程适配300mm长度的标准直线导轨，床身整体宽度控制在180mm，刚好能够适配双导轨平行安装的间距要求，下部安装脚的孔位间距符合通用小型设备的工作台安装标准，可直接固定在标准工业铝型材工作台、铸铁平板上，无需额外加工转接安装板。床身端部的结构预留了驱动组件的安装空间，不管是采用滚珠丝杠驱动还是同步带驱动的运动方案，都能在端部找到对应的安装基准面，减少设计人员二次改型的工作量。

　　在实际选型适配过程中，需要注意该床身的安装边界尺寸：整体长度方向的安装孔位距端部留有足够的安全距离，固定时不会与上部运动滑块的行程产生干涉，导轨安装槽的深度经过精确计算，当选用常用规格的低组装直线导轨时，导轨上表面与床身上边缘的高度差刚好适配常规滑块的安装高度，无需额外调整滑台的安装平面。床身的下部避让结构设计也考虑了实际使用需求，当设备需要在下部安装排屑槽、接液盘或者下位安装的检测元件时，L型的内凹空间能够提供足够的安装余量，不会出现构件与外围辅件干涉的问题。对于做小型专用设备开发的结构工程师而言，这类标准化的床身构件能够大幅缩短设计周期，不用从零开始进行床身的受力仿真、结构细节设计，只需要根据自身设备的行程需求、负载参数确认安装尺寸匹配，就可以直接将该构件纳入整机的BOM清单中，减少非标设计的出错概率。

　　从长期使用的可靠性角度来看，该床身的结构设计也考虑了加工工艺性，所有的安装面都设计为平面铣削即可加工的结构，没有复杂的异形曲面，不管是采用铸铁铸造后精加工还是铝合金型材加工后做应力消除处理，都能以较低的加工成本达到设计要求的形位公差。床身的边角位置都做了工艺倒角处理，既能够避免装配过程中锐边划伤操作人员，也能减少加工过程中应力集中导致的构件开裂风险，走线空腔的边缘做了圆角过渡，穿线时不会磨损线缆的外绝缘层，这些细节设计都贴合实际装配、使用场景的需求，没有冗余的装饰性结构，每一处结构设计都对应实际使用中的功能需求。
