带防滑纹理的饮用塑料水瓶结构设计

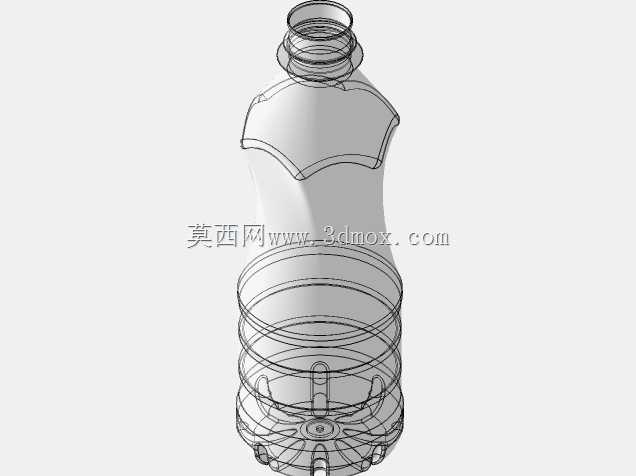

　　日常快消品流通领域里，瓶装饮用水的容器结构设计，往往需要兼顾吹塑成型工艺可行性、运输堆叠强度、终端用户握持手感、灌装线适配性多重要求，这款塑料水瓶的三维结构，就是针对常温常压非碳酸饮用水的灌装场景完成的全参数化结构。从实际落地的使用场景看，这类瓶型主要适配全自动旋转式灌装机的生产节拍，瓶口采用标准的PCO1881螺纹规格，能够和市面主流的28mm口径塑料防盗盖完全匹配，螺纹段的导程、牙型高度都经过公差校核，既可以保证旋盖机封盖时的咬合精度，避免封盖偏斜导致的漏液问题，也能让终端消费者开启时的扭矩处于合理区间，不会出现过紧难开或者过松漏液的情况。瓶口下方的防盗环连接桥做了弱化处理，封盖后连接桥完整卡入瓶盖防盗圈，

　　开启时连接桥断裂的反馈清晰，符合食品包装的防伪防拆要求。瓶身上半部分的弧形收腰结构，并不是单纯的外观造型设计，一方面是为了匹配吹塑模具的排气结构，让瓶坯吹胀时型面贴合更均匀，避免出现局部壁厚过薄的缺陷，另一方面这个收腰位置刚好对应普通人手握持瓶身时的拇指与其余四指的施力区域，弧形曲面可以贴合手掌的自然弧度，即使瓶身外壁凝结冷凝水，也能减少握持打滑的概率。瓶身下半部分的多道环形加强筋，是整个结构的强度核心，很多同规格的薄壁塑料瓶在堆叠运输时，容易出现瓶身凹陷变形的问题，这几道环形凸筋沿着瓶身周圈均匀分布，相当于在薄壁壳体上增加了多道环形加强结构，能够大幅提升瓶身的轴向承压能力，按照0.2mm的PET片材吹塑壁厚计算，

　　带这几道加强筋的瓶身轴向承重可以达到12kg以上，完全满足仓储时多层码垛的载荷要求，不会出现下层瓶体被压瘪漏液的情况。瓶底的花瓣式内凹结构，是吹塑瓶的经典抗负压设计，当瓶内灌装的液体温度下降出现体积收缩，或者高海拔地区外部气压低于瓶内气压时，瓶底的内凹结构可以产生微量的弹性形变，抵消内外压差带来的应力，避免瓶身出现不规则的凹陷，影响外观和摆放稳定性。从设计思路上看，整个瓶型的壁厚分布做了梯度优化，瓶口螺纹段因为要和瓶盖配合，壁厚控制在1.2mm左右，保证螺纹的结构强度不会因为旋盖受力出现滑牙；瓶身主体区域壁厚控制在0.18-0.22mm，在满足强度要求的前提下尽可能减少原料用量，降低单瓶的材料成本；

　　瓶底区域因为要承受站立时的冲击和堆叠载荷，壁厚控制在0.3mm左右，避免跌落时瓶底开裂。整个模型的分型面设置在瓶身最大轮廓处，吹塑成型后飞边的修剪量最小，不会在瓶身外观面留下明显的合模线痕迹。从安装边界和适配尺寸看，瓶身最大直径66mm，刚好适配常规的瓶装水输送线导轨宽度，不需要对现有灌装线的分瓶螺杆、导板、贴标机工位进行改造，就可以直接上线生产；瓶身总高度230mm，适配常规的热收缩膜包装机的包装膜尺寸，单箱12瓶或者24瓶的装箱规格都可以直接通用。贴标区域的瓶身做了微弧面处理，没有明显的凹凸结构，贴标时标签可以完全贴合瓶壁，不会出现标签起翘、褶皱的问题。另外瓶身的过渡圆角全部做了R2以上的圆角处理，避免吹塑时出现应力集中导致的瓶身开裂，也能减少用户握持时的棱角硌手感。很多新手在做这类薄壁容器建模时，容易忽略拔模角度的设置，这个模型所有的脱模方向面都设置了0.5-1度的拔模斜度，吹塑开模时不会出现粘模、拉花的问题，能够保证量产时的成品率。
