双翘滑板支架轮组结构三维设计

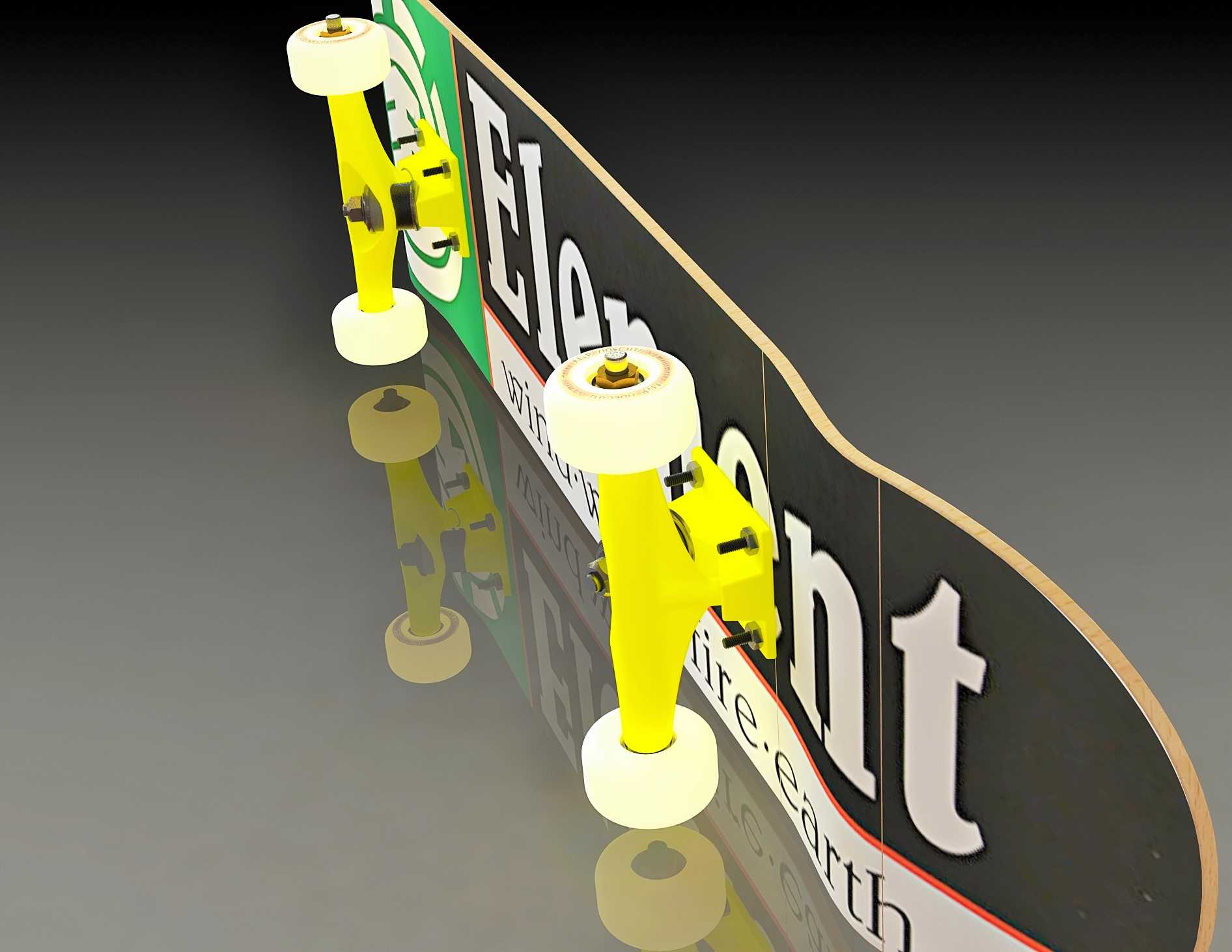

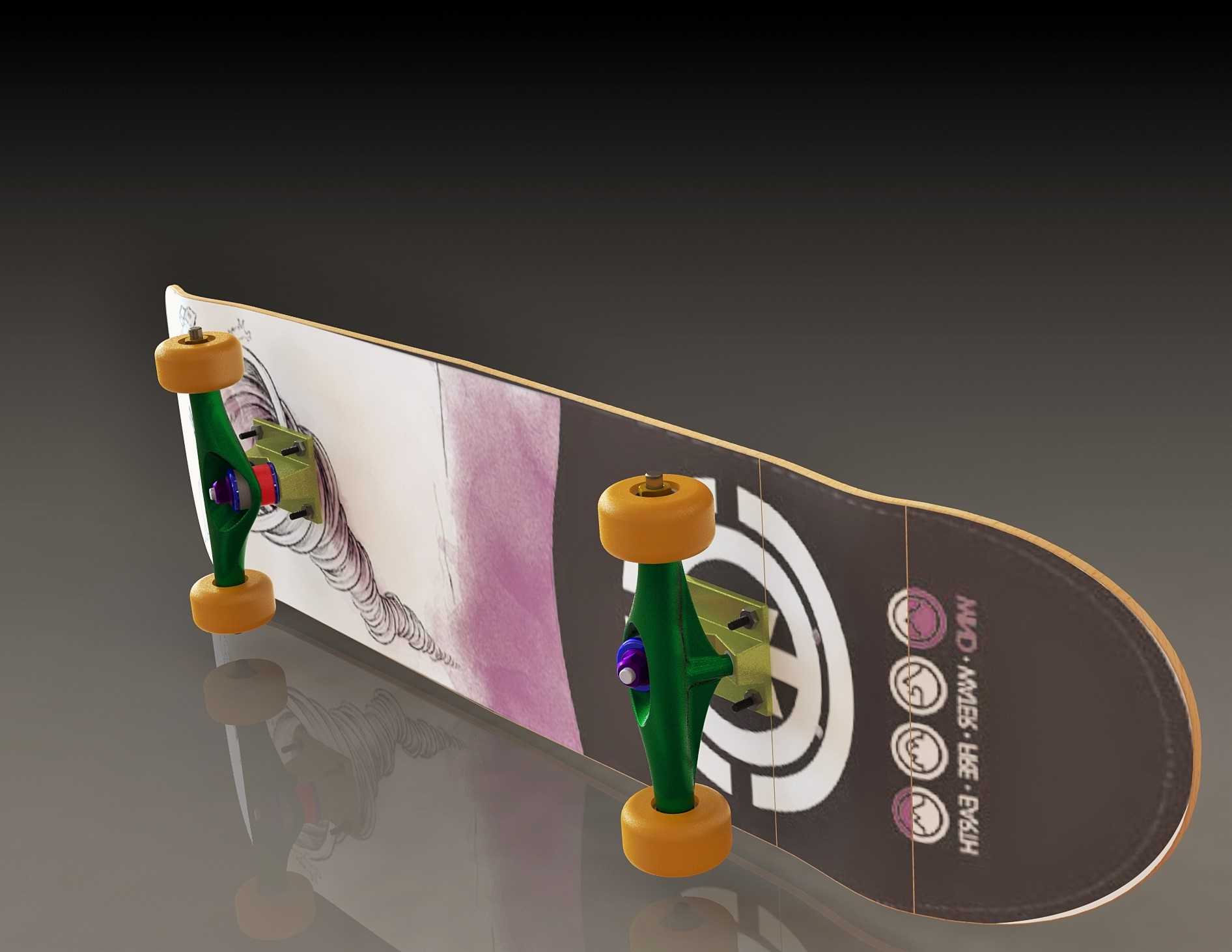

　　这套滑板结构的三维建模，核心围绕双翘滑板的转向支架与轮组装配关系展开，建模过程中优先还原了滑板实际滑行时的受力传递路径，从板面到支架主桥、PU减震垫、轮轴、轮子的装配间隙都做了贴合实际使用场景的还原。日常街头滑行、道具动作练习的场景下，滑板支架需要承受落地冲击、转向侧向力、轮组滚动摩擦带来的交变载荷，建模时特意将支架的主桥钉安装位、侧端螺母锁紧位的结构做了细节还原，避免装配时出现干涉问题。从设计思路来看，这套结构优先保证了转向角度的合理边界，支架的主桥转向轴线倾斜角度参考了主流街式滑板的参数，能够保证正常滑行时转向灵活，同时不会因为转向角度过大出现咬轮问题，轮组与板面下沿的间隙预留也做了对应考量，在做压板尾转向、

　　Ollie 落地等动作时，轮子不会直接磕碰板面边缘。外形尺寸方面，支架的轮轴间距、支架底座与板面贴合的安装孔位，都匹配常规双翘滑板的安装标准，四个安装孔的孔距符合通用滑板板面的预埋螺母位置，不需要额外打孔就能直接适配市面主流尺寸的双翘板面；轮组的直径、宽度也参考了动作轮的常规尺寸，轮面的弧度做了还原，能够匹配街式滑行时的接触面需求，轮内轴承位的尺寸也预留了标准轴承的安装空间，装配时可以直接压入通用滑板轴承。建模过程中对支架的加强筋结构也做了还原，支架主体的受力薄弱位置做了加厚处理，对应实际生产中压铸支架的壁厚分布，避免应力集中导致的支架断裂问题；PU减震垫的安装位做了限位结构，能够保证转向时PU的形变在可控范围内，

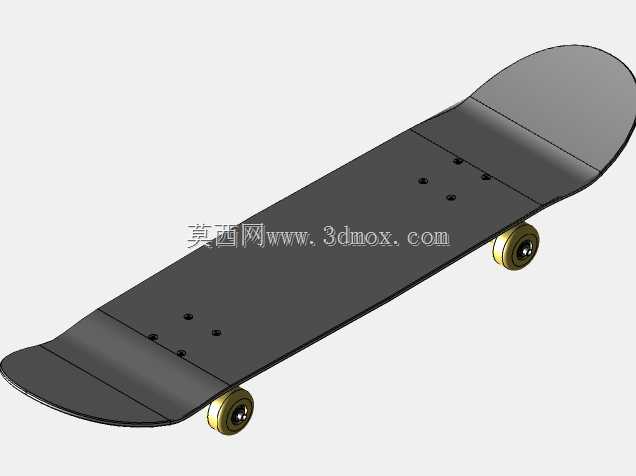

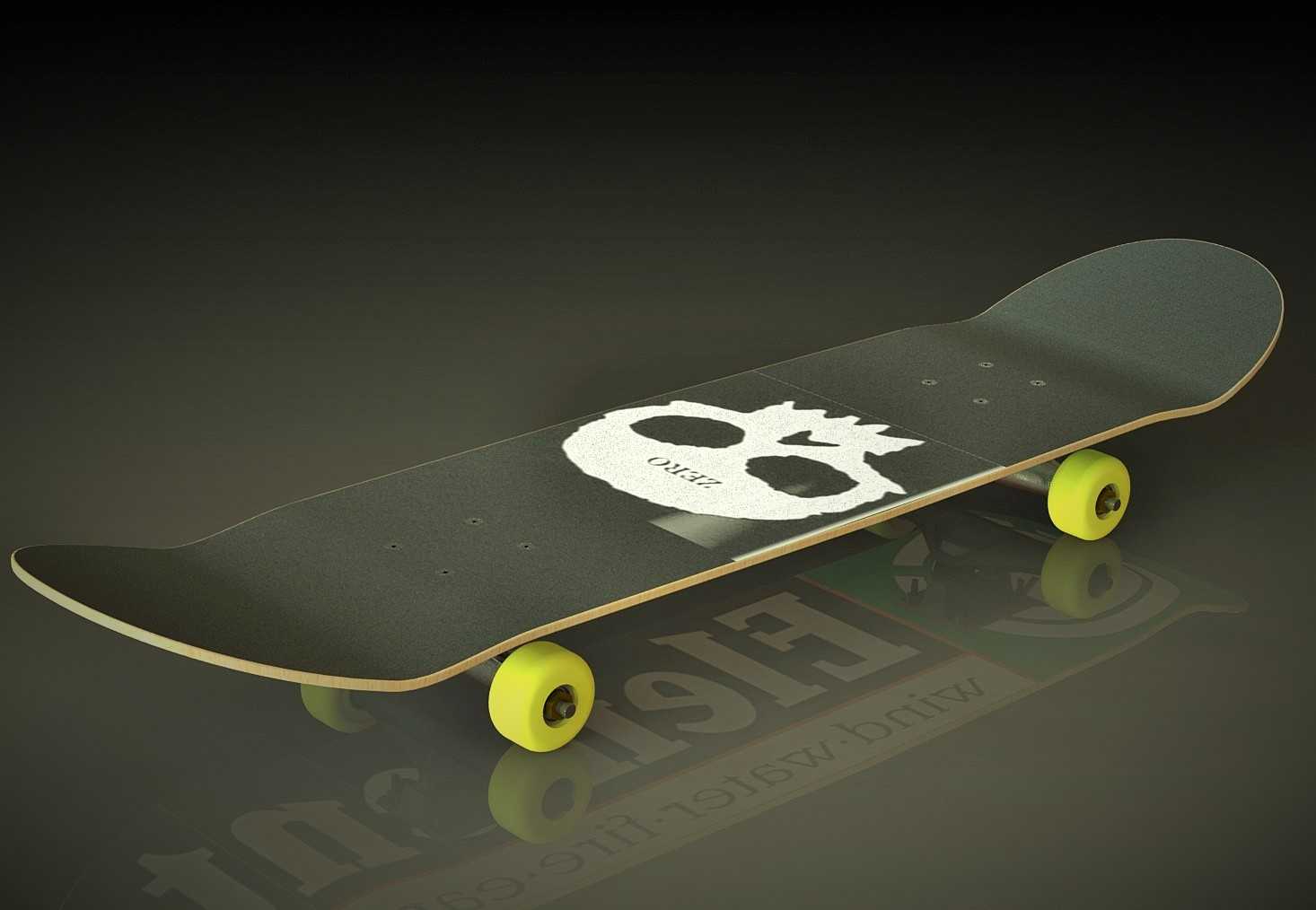

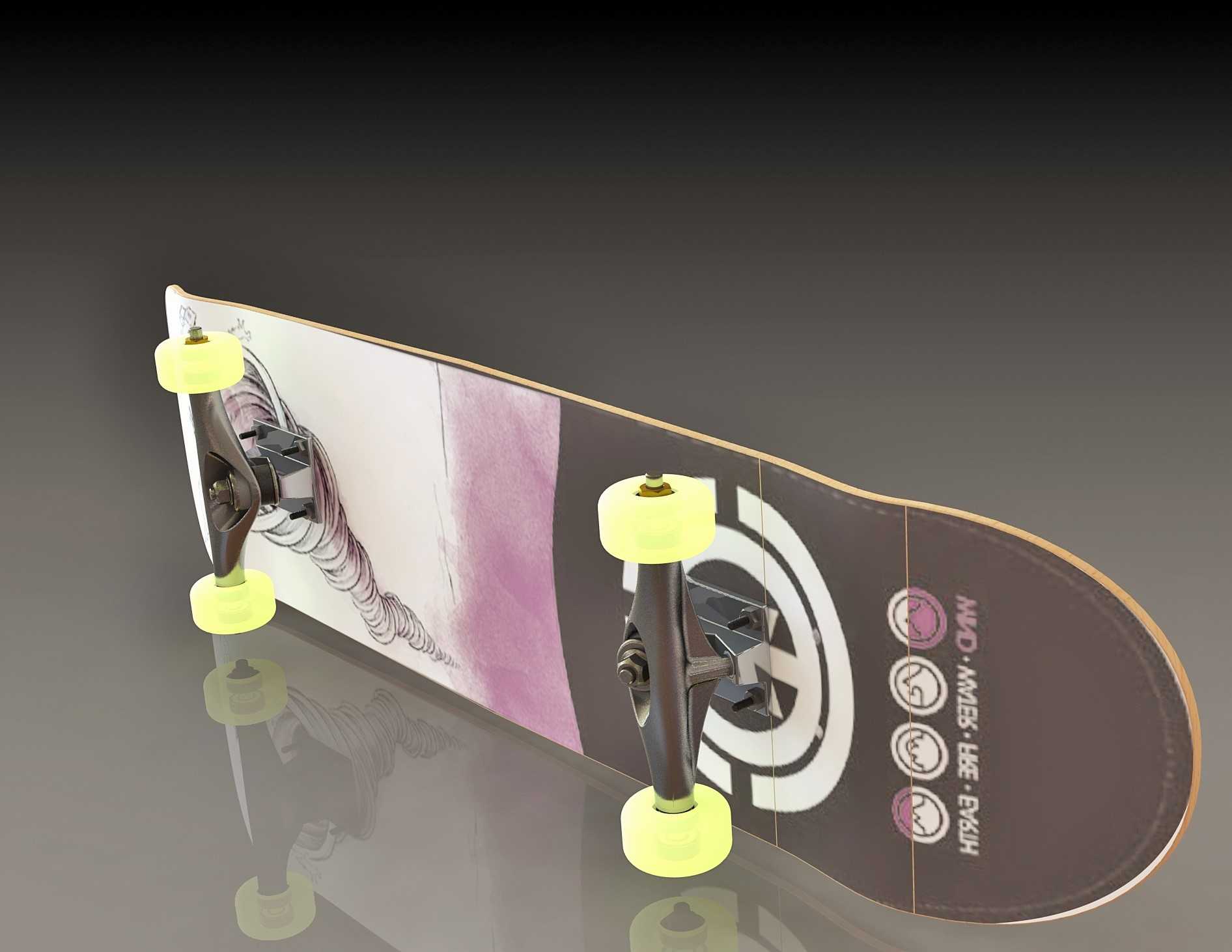

　　不会出现偏移脱出的问题。板面部分的建模还原了双翘板的头尾翘度、板边的弧度，板面上的标识位置也做了对应呈现，能够直观看到整套滑板装配完成后的整体效果，对于做滑板产品结构验证、改装配件设计的从业者来说，这套模型可以直接用来做装配干涉检查、受力仿真的基础参考，也能用来做产品渲染展示的基础模型，不需要重新搭建基础结构。在实际的产品开发流程中，这类三维模型可以直接对接后续的结构改型，比如调整支架的高度来适配不同直径的轮子，或者调整桥钉的位置来改变转向手感，模型的各零件都是独立装配的状态，可以单独修改单个零件的参数而不影响其他部分的结构，对于快速迭代滑板配件设计来说，能够节省大量的基础建模时间。轮组部分的建模还原了轮芯与轮面的结合结构，

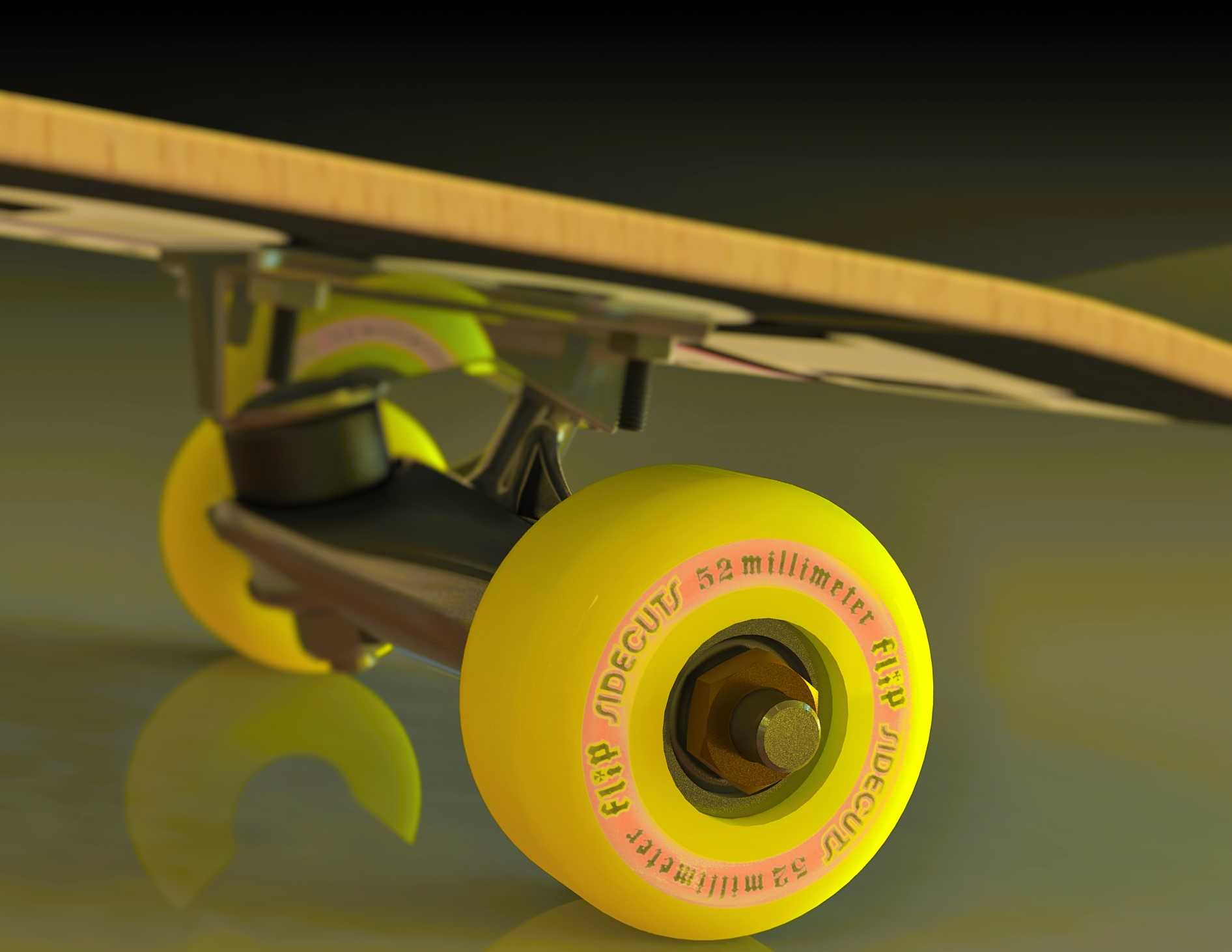

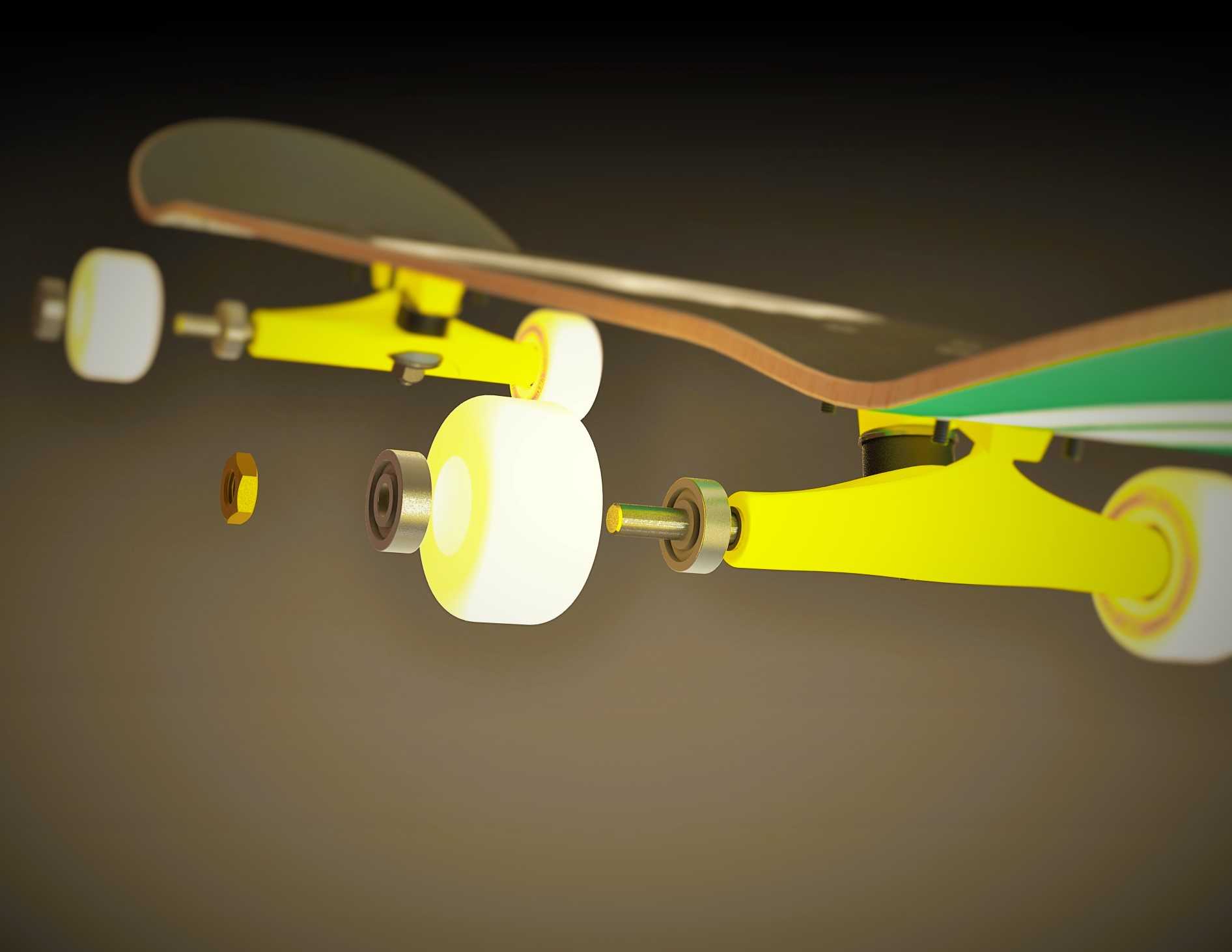

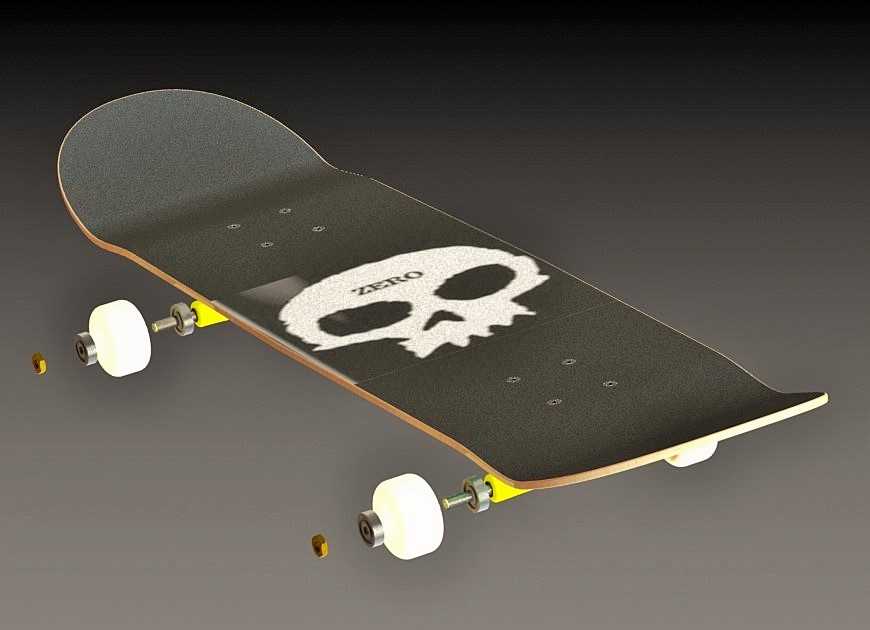

　　实际使用中轮芯需要承担轴承的支撑力，轮面的聚氨酯部分负责减震和抓地，模型里两者的结合面做了卡槽结构的还原，对应实际生产中轮芯与聚氨酯轮面的结合强度要求，避免高速滑行时轮芯与轮面脱离。整套模型的装配关系完全按照实际滑板的组装顺序搭建，从板面贴合支架底座、锁紧主桥钉、安装PU与转向支架、穿轮轴锁紧轮子的整个流程都能在模型里对应上，对于刚接触滑板结构设计的人员来说，也能通过这个模型清晰理解滑板各部件的配合关系，理解不同部件的参数变化对滑行体验的实际影响。
