气动回路控制仿真设计结构展示

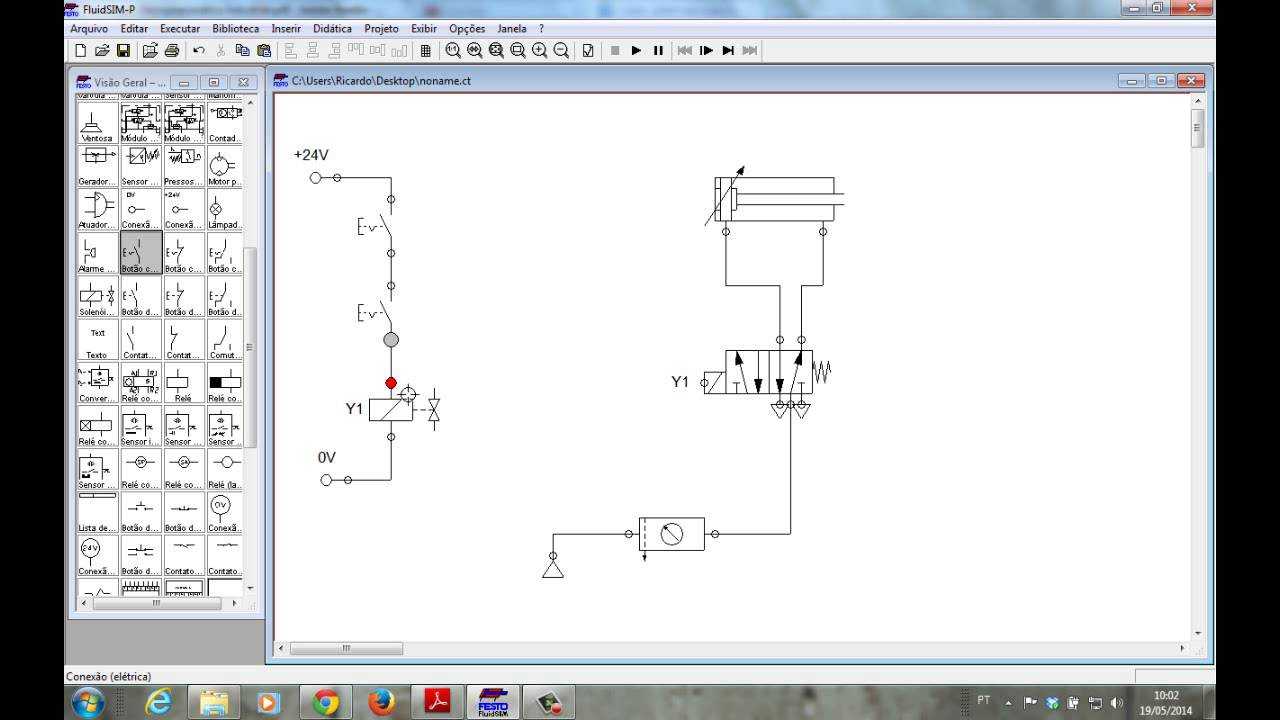

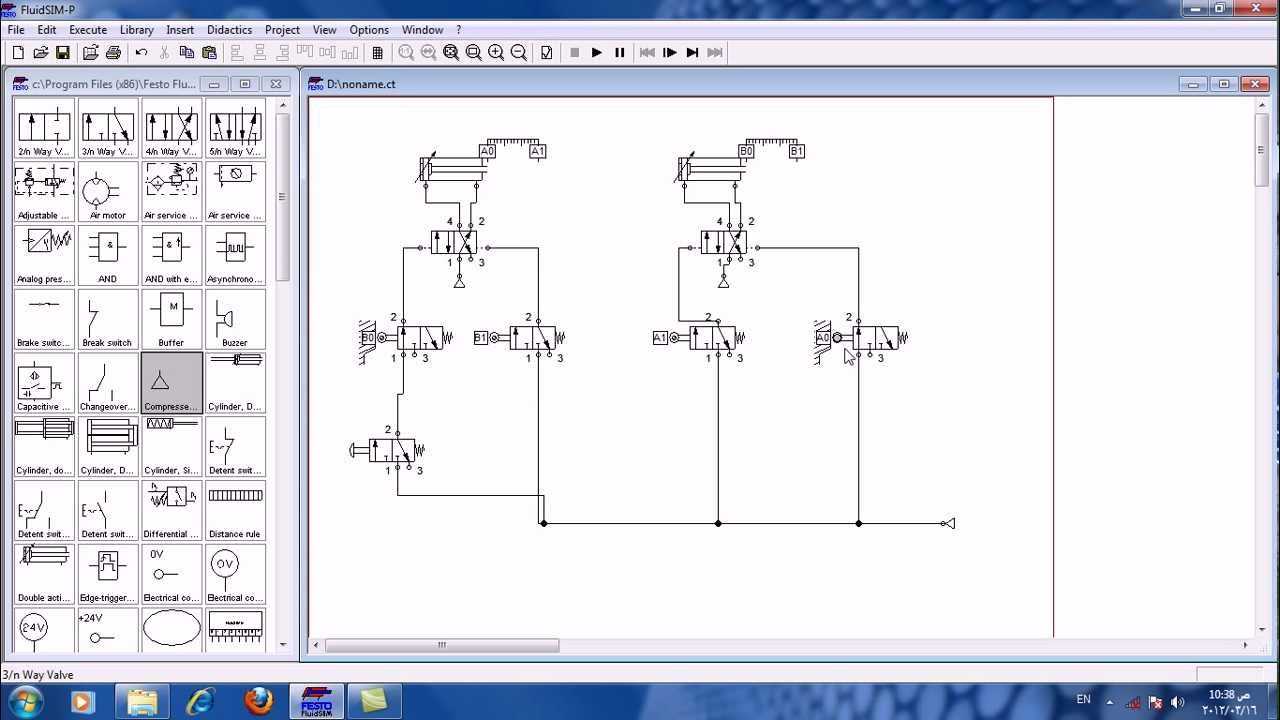

　　这套气动控制回路的三维仿真搭建，核心围绕小型自动化工位的直线驱动需求展开，日常应用场景覆盖电子零件分拣工位的推料动作、小型工装夹具的压紧动作、非标设备上的短行程往复移位机构，这类气动回路在轻工装配、3C制造、小型包装设备的气动执行端十分常见，相比纯电气驱动的直线机构，气动方案响应速度快、结构自重轻、过载时具备天然的缓冲特性，不会像刚性丝杠结构那样出现堵转烧损的问题。从实际功能逻辑来看，回路里的双作用气缸作为执行终端，负责输出直线往复的推拉力，配套的两位五通电磁阀负责气路方向切换，控制气缸的伸出与缩回动作，回路前端配置的过滤调压元件，负责稳定输入气源压力，过滤压缩空气中的冷凝水与杂质，避免杂质卡滞电磁阀阀芯、磨损气缸密封件，

　　延长整套气动元件的使用寿命；回路中接入的压力传感元件，可实时监测气路工作压力，当压力低于设定阈值时可触发设备报警，避免气压不足导致气缸出力不够，出现工件压装不到位、推料卡滞的生产故障。设计这套回路时，首先要匹配气缸的缸径参数，根据工位需要的实际推拉力、工作气源压力反推所需缸径，预留15%左右的出力余量，避免长期满负载运行加速密封磨损；电磁阀的通径选择要和气缸的耗气量匹配，若通径选得过小，会导致气缸动作速度变慢，循环节拍达不到设计要求，通径过大则会造成不必要的成本浪费，同时电磁阀的安装位置要尽量靠近气缸，缩短阀和气缸之间的气管长度，减少气路的压力损失，提升动作响应速度。气路布局时要区分进气管路与排气管路的走线，

　　排气管路要搭配合适的消音元件，降低排气时的噪音污染，同时避免车间环境中的粉尘从排气口倒灌进入阀组内部；所有气管的弯折半径要大于气管外径的6倍，避免弯折处出现气阻过大、气管过早开裂的问题。安装边界方面，气缸的固定方式要根据工位空间选择，前法兰固定适合安装空间紧凑、气缸轴向受力的场景，耳轴固定则适合气缸需要小角度摆动的铰接场景，电磁阀组可采用汇流板集成安装，减少零散管路的接头数量，降低漏气点的排查难度，整套阀组的安装位置要预留出手动操作按钮的操作空间，方便设备调试时手动触发阀件动作，排查气路故障。回路里的节流阀采用排气节流的安装方式，相比进气节流，排气节流的气缸运行速度更平稳，不会出现爬行、窜动的问题，

　　调节节流阀开度时要从全闭状态逐步开大，直到气缸运行速度匹配工位节拍要求，避免一开始开度过大导致气缸冲击过大，撞坏工位上的工件或者限位结构。这套仿真模型完整还原了气路的连接逻辑、元件的相对安装位置，在做设备方案设计时，可直接参考这套回路的元件选型匹配逻辑、管路布局方式，提前规避气路设计中常见的压力损失、元件匹配不当、安装空间不足的问题，在三维建模阶段就能验证整套气动系统的动作逻辑，减少后期现场装配调试时的改动量，缩短设备的开发周期。
