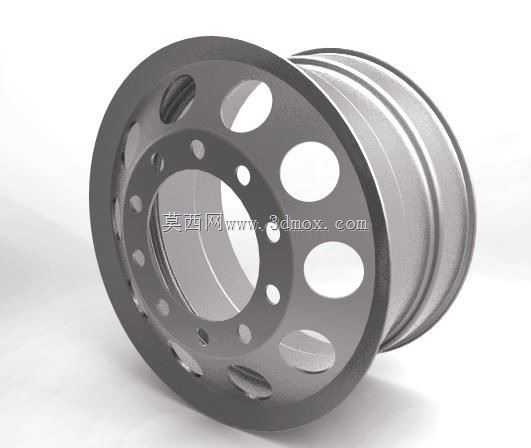

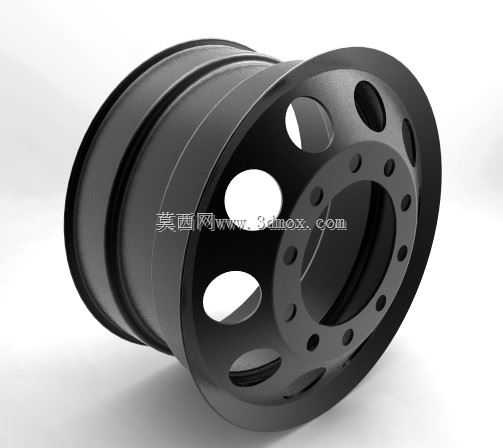

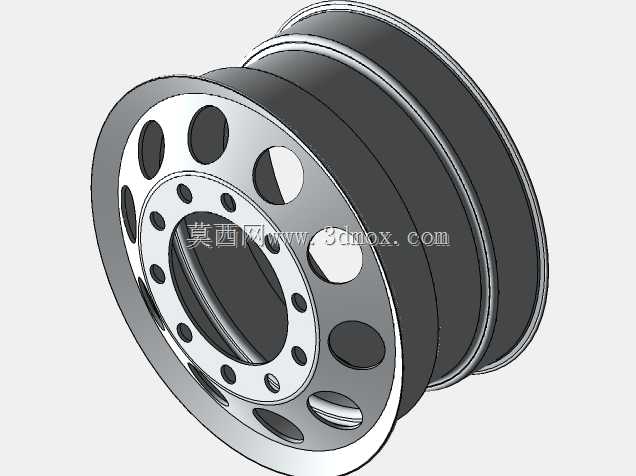

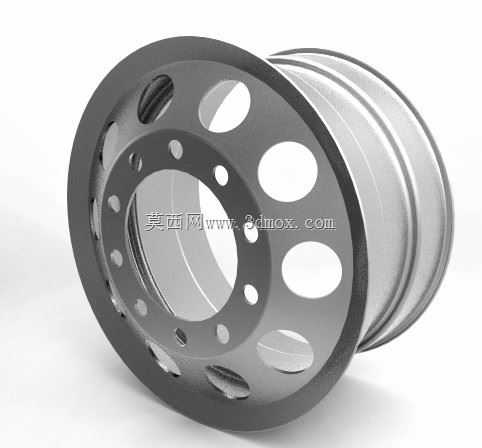

重卡用多孔轻量化钢制轮毂结构设计

　　这款轮毂针对重载商用车的行走系统需求设计，主要适配重型卡车的非驱动轮轴安装位，日常应用场景覆盖干线物流运输、工程渣土转运、重载矿产短途驳运等多种复杂工况，承担着连接车桥轴头与轮胎、传递整车载荷与制动力矩的核心作用。从结构设计逻辑来看，整体采用深槽轮辋与辐板一体化的钢制成型方案，轮辋部分的多段台阶结构完全匹配重载子午线轮胎的胎圈安装尺寸，边缘的止口凸缘做了加厚圆弧过渡处理，避免车辆在高胎压、大载荷工况下出现胎圈脱开、轮辋边缘变形的问题，轮辋内侧的环形凹槽预留了气门嘴安装位，同时兼顾轮胎拆装时的操作空间，不需要额外加工避让结构就能满足维修作业的需求。辐板部分采用大尺寸圆孔与长圆孔组合的镂空设计，并非单纯为了视觉效果，

　　每一处开孔的位置都经过受力路径校核，避开了轴头螺栓孔周边的应力集中区域，在保证辐板整体抗弯、抗扭强度满足额定载荷要求的前提下，尽可能削减了非受力区域的材料冗余，相比同载荷等级的实心辐板轮毂，单轮减重幅度接近15%，既能够降低整车的簧下质量，提升行驶过程中的减震响应表现，也能减少车辆空载状态下的无效能耗。辐板中心的大尺寸通孔对应车桥轴头的安装定位止口，周围环绕的一圈小孔为车轮螺栓过孔，孔位的分度圆直径、孔径公差完全匹配重卡常用的轮端螺栓规格，安装时可以直接与轴头法兰面贴合，不需要额外加装转接垫片，辐板与轮辋的连接位置采用满焊焊接工艺，焊道做了打磨平滑处理，避免焊接应力集中导致的长期使用开裂问题。从安装边界尺寸来看，轮辋的宽度、

　　名义直径符合重卡常用轮胎的匹配标准，辐板的偏距设计适配常规重卡车桥的轮距要求，安装后不会与制动鼓、制动气室、转向拉杆等周边部件发生运动干涉，轮毂的整体动平衡余量控制在商用车标准要求范围内，出厂前不需要额外做大幅的平衡块配平就能满足高速行驶的稳定性要求。在实际使用场景中，这款轮毂的钢制材质相比同规格铝合金轮毂具备更好的抗冲击性能，在工地、矿区等非铺装路面行驶时，即便遇到路面碎石冲击、路肩剐蹭等情况，也不容易出现开裂、崩缺的问题，后期维护成本更低，辐板表面的镂空结构也能在车辆行驶过程中引导气流穿过，带走制动鼓工作时产生的热量，降低长下坡路段制动系统出现热衰退的概率。设计过程中针对辐板的受力情况做了多工况仿真验证，包括满载垂向冲击、

　　紧急制动扭矩传递、转弯侧向受力等极限场景，所有开孔的边缘都做了倒角处理，避免应力集中导致的疲劳裂纹，轮辋部分的材料厚度根据不同位置的受力情况做了差异化设计，受力较大的胎圈座位置厚度更大，非受力的轮辋中段适当减薄，在强度和重量之间找到最优的平衡点。
