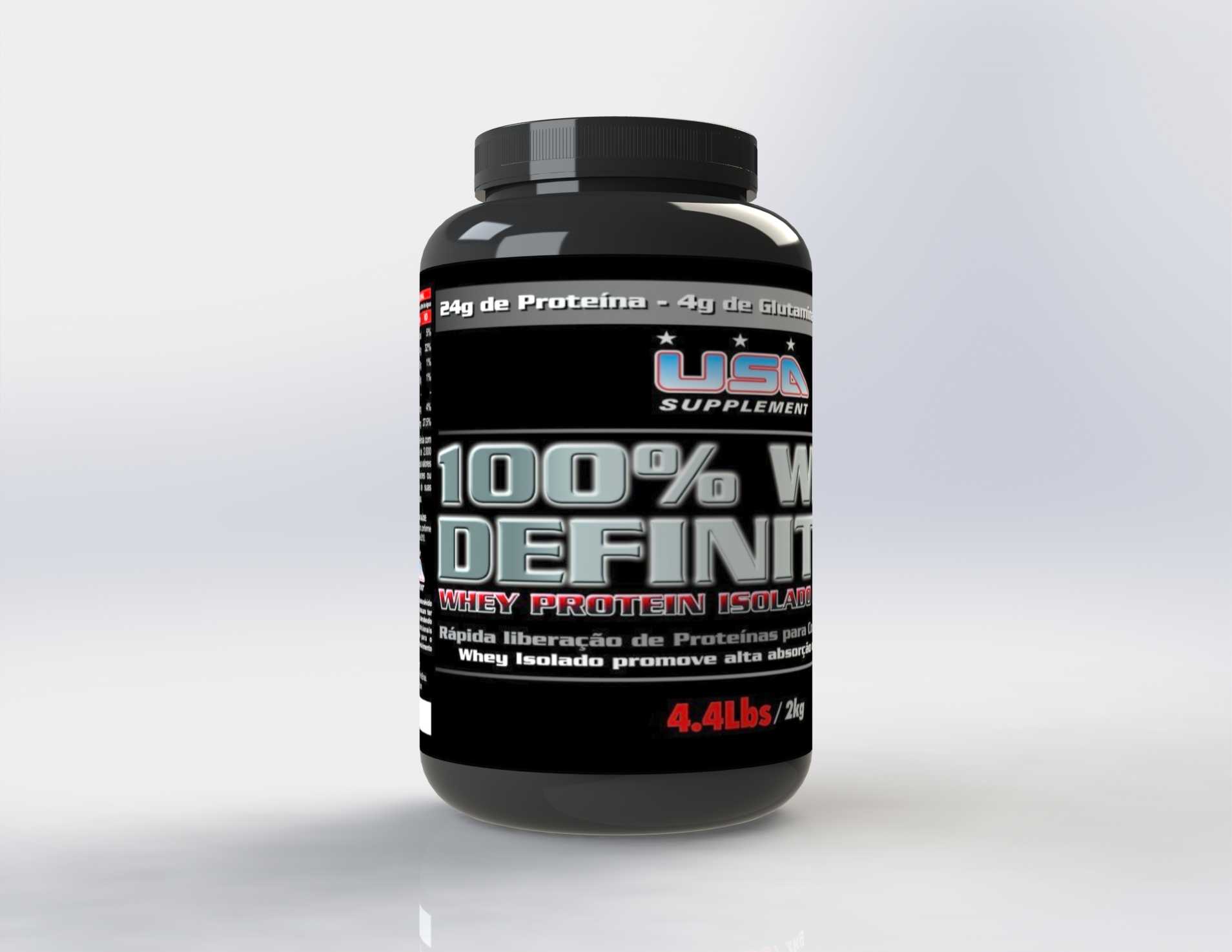

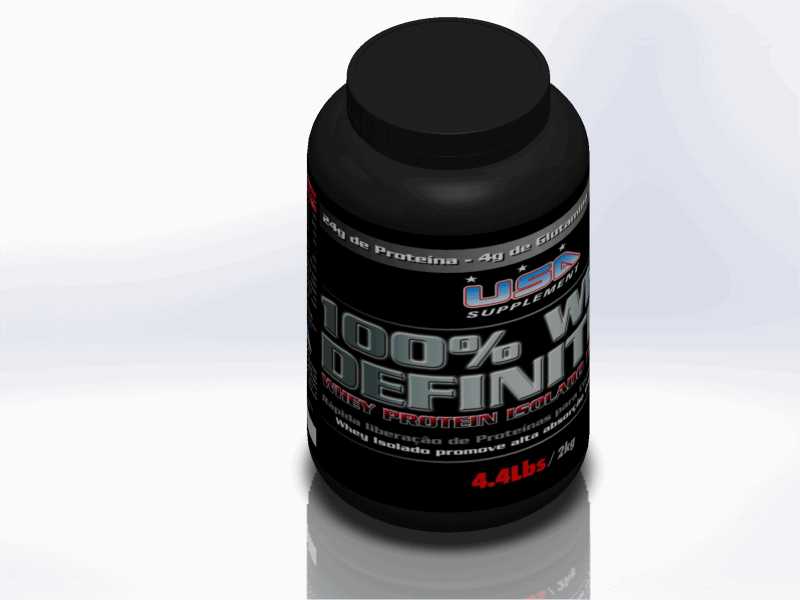

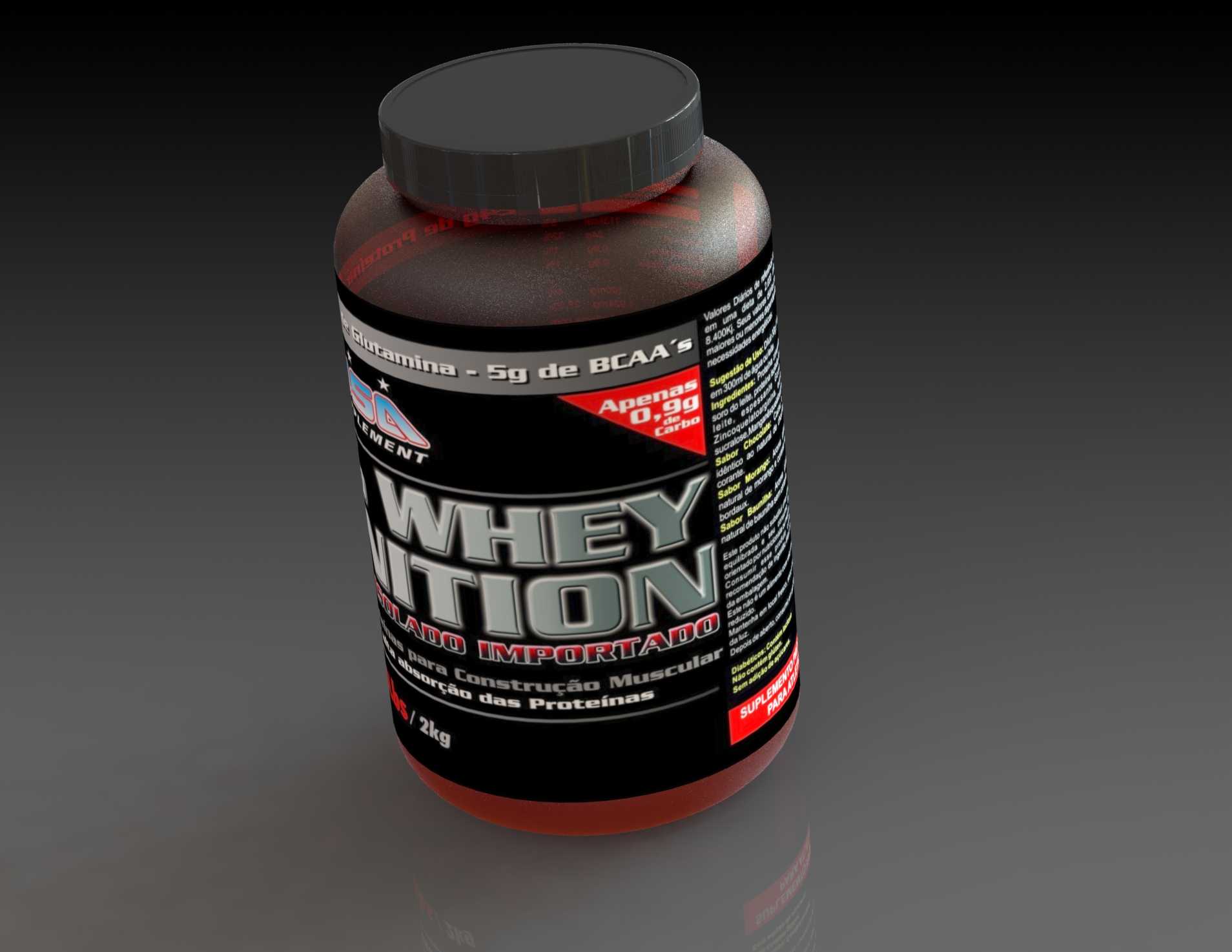

乳清蛋白粉补剂包装瓶外观结构设计

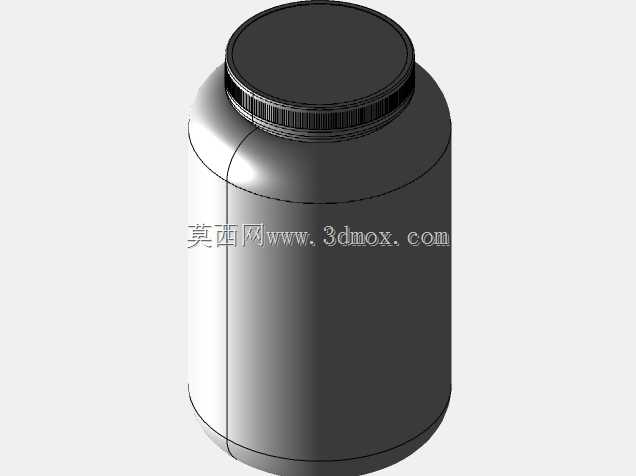

　　这款包装容器的三维结构设计，核心围绕粉状营养补剂的日常存储、取用全流程需求展开，在结构设计阶段首先考虑的是粉状内容物的存储特性，这类高密度乳清蛋白粉易吸潮结块，因此瓶口与瓶盖的配合结构采用了多圈螺纹加内置密封胶圈的组合设计，螺纹导程控制在3mm，既保证日常旋合的顺畅度，又能在旋紧后提供足够的轴向压紧力，让胶圈完全贴合瓶口端面，阻断外界水汽进入瓶内的路径，避免内容物受潮变质。瓶身主体采用食品级PET材质吹塑成型的结构设计，整体壁厚控制在1.2mm，既保证足够的结构强度，在日常堆叠、搬运过程中不会出现凹陷变形，又能控制整体重量，降低运输环节的成本。瓶身中部设计了内凹的标签贴合区域，该区域平面度公差控制在0.2mm以内，

　　保证不干胶标签粘贴后不会出现起翘、气泡的问题，标签区域的尺寸匹配常规补剂产品的信息标注需求，能够完整容纳成分表、使用说明、警示信息等全部合规标注内容。瓶肩位置采用大圆弧过渡结构，圆弧半径为25mm，一方面是优化吹塑成型过程中的材料流动，避免壁厚不均的问题，另一方面在取用粉剂时，圆弧过渡能够减少粉剂在瓶肩位置的残留，方便用户将瓶内粉剂完全取用，减少不必要的浪费。瓶盖采用HDPE材质注塑成型，顶面设计了细密的径向防滑筋，防滑筋高度0.8mm，间距2mm，即使手上沾有粉剂或者水渍，也能提供足够的摩擦力，方便用户轻松旋开或者拧紧瓶盖，不会出现打滑的情况。瓶盖内部除了密封胶圈的安装槽，还设计了可撕拉的密封铝箔压合结构，在产品首次开启前，

　　铝箔完全密封瓶口，提供出厂后的密封保障，避免运输过程中出现漏粉、受潮的问题，同时也能起到防伪溯源的作用。瓶底采用内凹的加强筋结构，五条径向加强筋从中心向外延伸至瓶底边缘，提升瓶底的结构刚度，当瓶内装满2kg粉剂时，瓶底不会因为承重出现向外鼓凸的问题，保证瓶子能够平稳放置在水平台面上，不会出现倾斜、晃荡的情况。从实际应用场景来看，这类包装瓶不仅适用于健身场景下的乳清蛋白粉存储，同样可以适配其他粉状食品、膳食补充剂的包装需求，比如肌酸、谷氨酰胺、代餐粉等同类产品，结构通用性较强。在建模过程中，对所有配合面的公差进行了严格的匹配验证，瓶口的外螺纹与瓶盖的内螺纹配合间隙控制在0.15mm，既不会因为间隙过小导致旋合卡顿，

　　也不会因为间隙过大导致密封失效。瓶身的握持区域直径设计为95mm，符合成年人手掌的握持尺寸，单手握持时能够完全施力，方便日常拿取、倾倒粉剂。整体外形高度为220mm，最大直径110mm，这个尺寸能够适配常规的家用储物柜、健身包侧袋的存放空间，不会因为尺寸过大导致存放不便。瓶身的外观曲面做了连续G2曲率过渡，没有尖锐的棱角，一方面是避免生产、运输过程中出现应力集中导致瓶身开裂，另一方面也能提升握持的舒适度，不会硌手。针对运输堆叠的需求，瓶盖顶面设计了与瓶底凹槽匹配的定位结构，当多个产品上下堆叠时，上方瓶子的瓶底能够嵌入下方瓶盖的定位槽内，堆叠高度达到10层时也不会出现滑移、倾倒的问题，提升仓储、运输过程中的稳定性。在结构验证阶段，还模拟了1.2米高度自由跌落的工况，瓶身的圆弧过渡结构能够有效分散跌落时的冲击力，在装满内容物的情况下，跌落后不会出现开裂、漏粉的问题，满足物流运输的强度要求。
