飞利浦立式家庭影院音响外观结构设计

　　在民用家用影音设备的结构设计工作中，立式主音箱的三维建模往往需要兼顾声学性能落地、外观工业设计匹配与安装场景适配的多重需求，这款飞利浦Caixa de som家庭影院音箱的结构设计，就很好地平衡了这几方面的工程诉求。从实际应用场景来看，这类立式音箱多作为家庭影院系统的前置主声道单元使用，通常布置在电视墙两侧、投影幕布左右的落地位置，也可根据空间布局需求搭配壁挂支架进行墙面安装，适配20-40平方米的常规客厅影音空间，承担电影音效、音乐播放过程中中低频与全频声道的声音输出任务，和中置音箱、环绕音箱、低音炮配合构建完整的环绕声效系统。

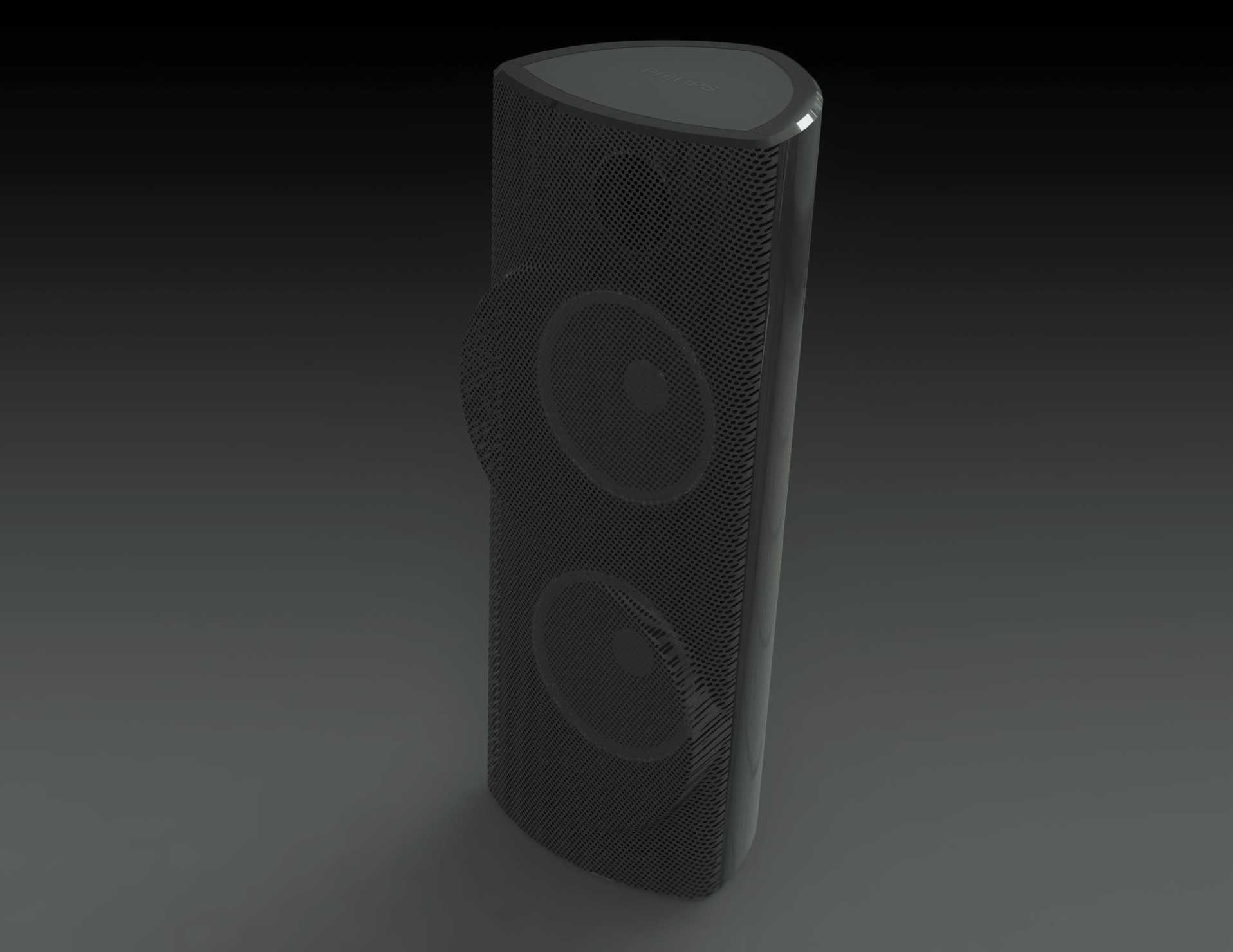

　　从产品功能特性层面拆解，这款音箱采用立式修长的腔体结构，这种结构设计首先是为了匹配多单元分频的声学布局需求：腔体内部沿竖直方向依次排布高音单元、中音单元与中低音单元，竖直排列的单元布局能够让不同频段声音的发声点处于接近人耳坐姿听音高度的同一竖直平面，减少不同频段声音到达听音位的相位差，提升声像定位的准确性，避免卧式音箱单元横向排布带来的声像偏移问题。同时修长的立式腔体能够在有限的占地面积下获得更大的内容积，为低音单元提供足够的腔体空气容积，减少低频声短路问题，提升低频下潜的深度与量感，不需要额外搭配过大体积的低音炮就能获得足够的家庭观影低频氛围感。

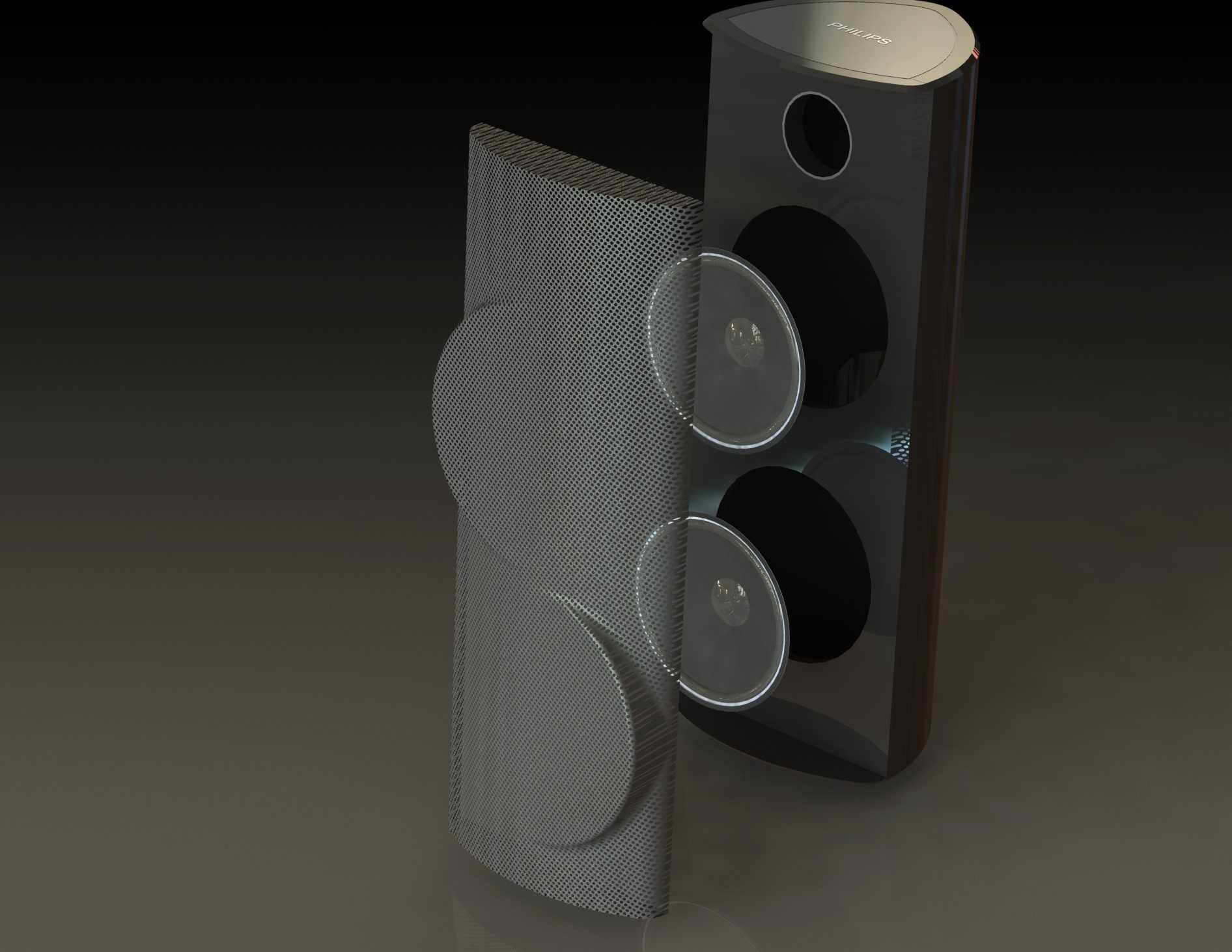

　　在设计思路的落地过程中，这款音箱的外观采用了类三角弧面的截面设计，而非传统的方正矩形箱体，这种非平行面的腔体结构首先能够有效减少箱体内驻波的产生——传统方正箱体的平行内壁会让声波在内部反复反射形成驻波，导致特定频段的声音出现染色、浑浊的问题，而带弧面的非对称截面能够打乱内部声波的反射路径，让吸音材料更好地吸收多余的反射声，提升声音的纯净度。同时弧面的外观设计也能更好地融入现代家居环境，避免方正箱体的生硬感，顶部的斜切处理一方面是外观造型的设计语言延伸，另一方面也能减少顶部平面的声波反射，避免顶部反射声和直达声叠加造成的频响峰谷问题。箱体表面采用网罩一体化的设计，透声网罩采用细密的编织材质，既能够保护内部的扬声器单元不受灰尘、意外触碰的损坏，也不会对高频声波的传输造成过多的衰减，网罩和箱体采用隐藏式卡扣固定，没有外露的固定螺丝，保证了外观的整体性。

　　从外形尺寸与安装边界的工程参数来看，这款音箱的整体高度适配常规客厅的落地摆放需求，底部占地面积较小，宽度控制在适合壁挂安装的尺寸范围内，既可以直接放置在地面搭配原配的减震底座，减少箱体谐振传递到地面造成的音染，也可以通过背部的壁挂挂点固定在墙面，挂点的位置经过重心计算，安装后能够保证箱体的竖直稳定，不会出现前倾脱落的风险。箱体的背部预留了接线柱的安装位置，接线柱的间距和深度适配常规的音响线接头，同时预留了足够的手部操作空间，方便用户在安装过程中完成接线操作，不需要额外预留过多的背部操作空间，贴墙安装时也能顺利完成接线。在建模过程中，需要重点把控腔体的壁厚均匀性，避免壁厚不均导致的注塑成型缩痕问题，同时要预留单元安装的止口位置，保证扬声器单元安装后的密封性能，避免漏气影响声学性能，网罩的卡扣位置需要和箱体的卡扣槽精准对位，保证装配后的间隙均匀，没有松动异响的问题。另外在结构设计中还需要考虑内部分频器的安装位置，将分频器固定在腔体底部的加强筋位置，远离扬声器单元的磁路，避免磁干扰影响分频器元件的工作稳定性，同时内部的走线需要预留足够的长度，并用线卡固定在腔体内壁，避免走线松动碰触单元振膜造成异响。
