嵌入式COB反光杯LED射灯结构设计

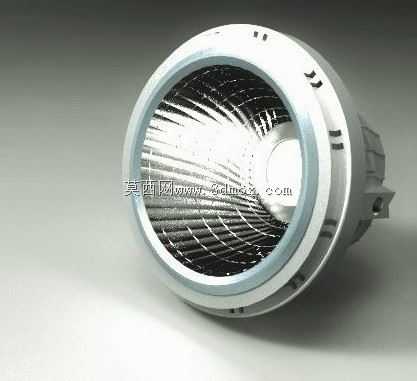

　　这款嵌入式LED射灯的结构设计，首先围绕商照场景的实际安装需求展开，日常在商超展柜、酒店走廊、办公吊顶、家居背景墙的暗装开孔位都能适配，核心作用是通过定向配光实现重点区域的聚光照明，避免光线漫散造成的光效浪费，同时兼顾暗装后的视觉整洁度。从结构拆分来看，灯体采用一体化压铸铝壳体作为基础承载件，壳体外侧预留的多道环形散热筋，并非装饰性结构，而是匹配COB光源工作时的热流路径设计，能将芯片结温通过导热胶层快速传导至壳体筋位，借助空气对流完成被动散热，无需额外加装散热风扇，避免长期运行的风机异响问题，适配对静音要求较高的室内照明场景。前端的反光杯采用多面微棱结构设计，区别于传统光滑反光面，每一段棱面的曲率都经过配光计算，

　　能将光源发出的大角度光线收拢至预设的光束角范围内，减少副光斑的出现，实际打光时被照面的光斑边缘过渡自然，不会出现生硬的明暗分界，适配展品、装饰面的重点照明需求。灯体前端的压圈采用旋卡式结构，无需额外螺丝固定，安装时对准灯体前端的卡槽旋转即可锁定反光杯与透光面板，后期维护更换光源或清理反光杯积尘时，无需将整个灯体从吊顶拆下，仅用吸盘即可取下前端压圈完成操作，大幅降低后期运维的拆装难度。从安装边界来看，灯体尾部的接线腔做了内凹设计，预留了足够的接线空间，适配常规0.5-1.5平方的照明导线接入，同时尾部的弹簧卡脚采用扭簧结构，卡脚的展开角度适配常规吊顶开孔尺寸，安装时将卡脚向上掰起塞入开孔后，扭簧的回弹力会自动将灯体拉紧贴合吊顶表面，

　　不会出现灯体下坠、与吊顶面留缝的问题。设计过程中特意控制了灯体的整体径向尺寸与轴向深度，既保证内部有足够的空间容纳光源、驱动电源模块，也避免轴向尺寸过大无法适配厚度较薄的吊顶夹层，同时壳体外侧做了圆角过渡处理，安装塞入开孔时不会刮伤吊顶的石膏或板材边缘。灯体后端的驱动安装位做了隔离腔设计，将驱动电源与光源散热区域做物理分隔，避免光源长期工作的热量传导至驱动元件，加速驱动电容等元器件的老化，延长整灯的使用寿命。反光杯与光源的安装位做了定位台阶，装配时光源基板对准台阶放置即可保证光源中心与反光杯的光轴重合，不会出现光轴偏移导致的光斑偏斜、出光不均问题，降低装配环节的调校难度，适合批量生产的装配工艺要求。前端面环的窄边设计，

　　尽可能缩小露在吊顶外部的可见边框宽度，减少灯具本身对装饰面的视觉干扰，让视觉重心集中在被照明的区域而非灯具本身，适配当下极简风格的室内装修需求。整个灯体的装配公差控制在合理范围内，各部件的配合间隙不超过0.2mm，既避免长期使用后积尘进入灯体内部附着在反光杯或光源表面影响出光效率，也不会因为公差过小导致装配难度提升、生产良率下降。
