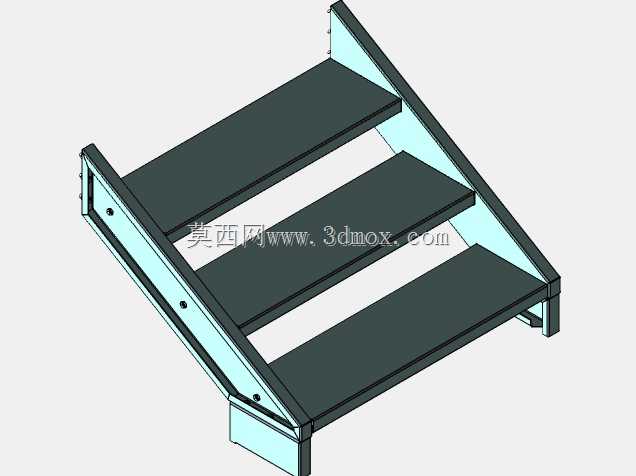

壁挂式三层工业钢制踏步梯结构

　　这款壁挂式三层钢制踏步结构，主要面向工业现场的固定点位登高作业场景，常见于生产车间设备旁的固定操作位、仓储区域高位货架侧方、户外设备平台的侧边接驳位置，替代传统落地梯具减少地面空间占用，同时避免活动梯具移位带来的作业风险。从实际使用场景来看，这类梯具不需要频繁挪动，安装完成后可长期固定在立面结构上，作业人员上下时不需要额外扶持梯身，相比活动人字梯、直梯的作业稳定性更高，适合需要频繁往返高低位、单次作业停留时间较长的工位，比如设备旁的高位操作面板巡检、管路阀门定期操作、高位仪表读数校准这类日常作业场景。

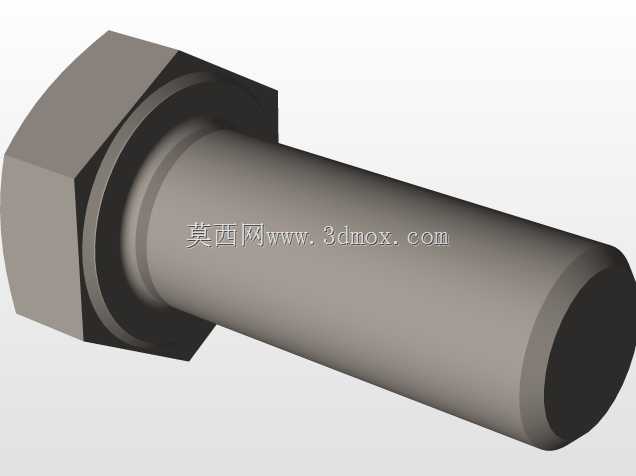

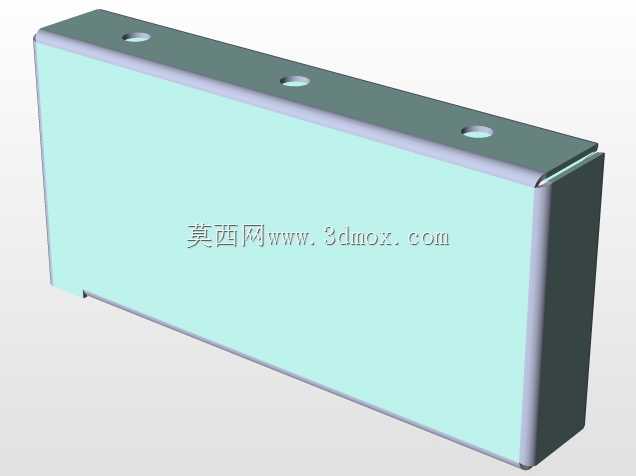

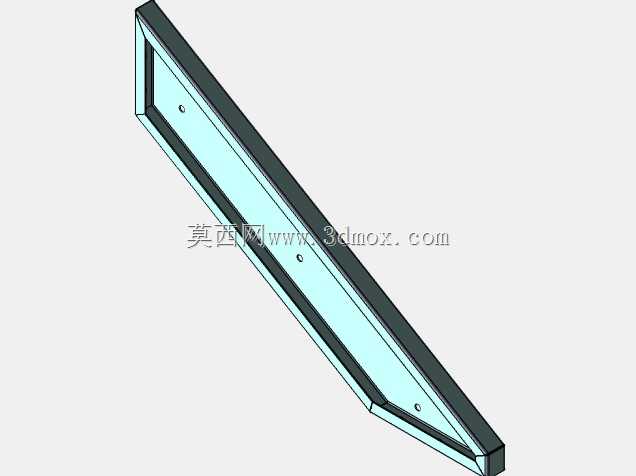

　　从功能特性上看，该结构采用三层踏步设计，踏步表面为平整钢制面板，边缘做折边强化处理，每级踏步的承重冗余按照单人作业加随身工具的总载荷设计，可满足常规工业检修作业的承重需求。两侧的梯梁采用折弯钢板成型，既作为踏步的承载支撑结构，同时兼做侧边防护，避免作业人员脚部侧滑踏出梯面。梯身的上下两端均设置安装固定位，上端通过螺栓与墙面或设备立面的预埋安装板连接，下端设置落地支撑脚，可将部分载荷传递至地面，降低上部安装点的受力负荷，避免长期使用后安装点松动带来的安全隐患。

　　设计思路上，这款梯具优先考虑安装适配性与结构可靠性，整体采用焊接加螺栓连接的组合结构，踏步与梯梁之间采用满焊连接，保证连接强度，安装孔位设计为长圆孔形式，可适配现场安装面的一定尺寸偏差，降低现场安装的对位难度。梯身整体采用倾斜角度设计，符合人体上下梯的步态习惯，踏步的进深与高度按照常规工业梯具的人机工程参数设置，作业人员上下时不需要大幅度抬腿或俯身，减少长时间频繁上下的疲劳感。侧边梯梁的高度刚好覆盖踏步侧边，既不会过高增加材料成本，也不会过低失去侧边防护的作用，整体结构没有多余的装饰性部件，所有结构件均服务于承载与安装功能。

　　从安装边界与尺寸适配来看，该梯具的整体宽度控制在常规单人通行的合理范围，不会占用过多的立面横向空间，适合在设备间隙、墙面狭窄区域安装。上端安装位的高度对应三层踏步的总提升高度，可满足常规1米左右的高差接驳需求，下端支撑脚的高度可根据现场地面的平整度做小幅调整，保证梯身安装后保持稳定，不会出现晃动。安装时需要注意上部固定点的立面结构强度，若为混凝土墙面需搭配膨胀螺栓固定，若为设备钢立面则需将安装板与设备主体结构焊接或螺栓连接，避免固定在薄钣金面板上导致受力脱落。梯身的所有外露边缘均做倒角处理，没有尖锐毛刺，避免作业人员上下时剐蹭衣物或皮肤，钢制表面可根据现场使用环境做喷漆或镀锌处理，提升防锈耐腐蚀能力，适合在潮湿、多粉尘的工业环境下长期使用。

　　在实际选型应用中，这类固定壁挂梯相比活动梯具的维护成本更低，不需要定期检查梯脚防滑垫、活动铰接点的磨损情况，只需要定期检查固定螺栓的紧固状态、焊接位置是否出现开裂即可。结构设计上没有易损部件，整体使用寿命远高于常规活动梯具，适合在固定登高作业点位长期配置。建模过程中对每个折弯件的折弯半径、焊接预留间隙、安装孔的位置公差都做了对应设置，可直接用于生产下料，不需要二次调整结构尺寸，各部件之间的装配关系清晰，没有干涉问题，符合钣金加工与焊接装配的工艺要求。
