剪式伸缩吊挂夹持工装结构设计

　　在轻工装配、小件物料周转、实验室试样夹持这类需要频繁调整夹持范围、兼顾吊挂转运需求的场景里，这类剪式伸缩结构的夹持件有着非常高的实用价值。不同于常规固定式夹爪，它的核心运动逻辑依托交叉铰接的剪臂实现同步伸缩，顶部的吊环结构可以直接对接起重吊钩、挂接工位吊点，不需要额外加装转接件，就能完成被夹持物件的吊挂转移作业。

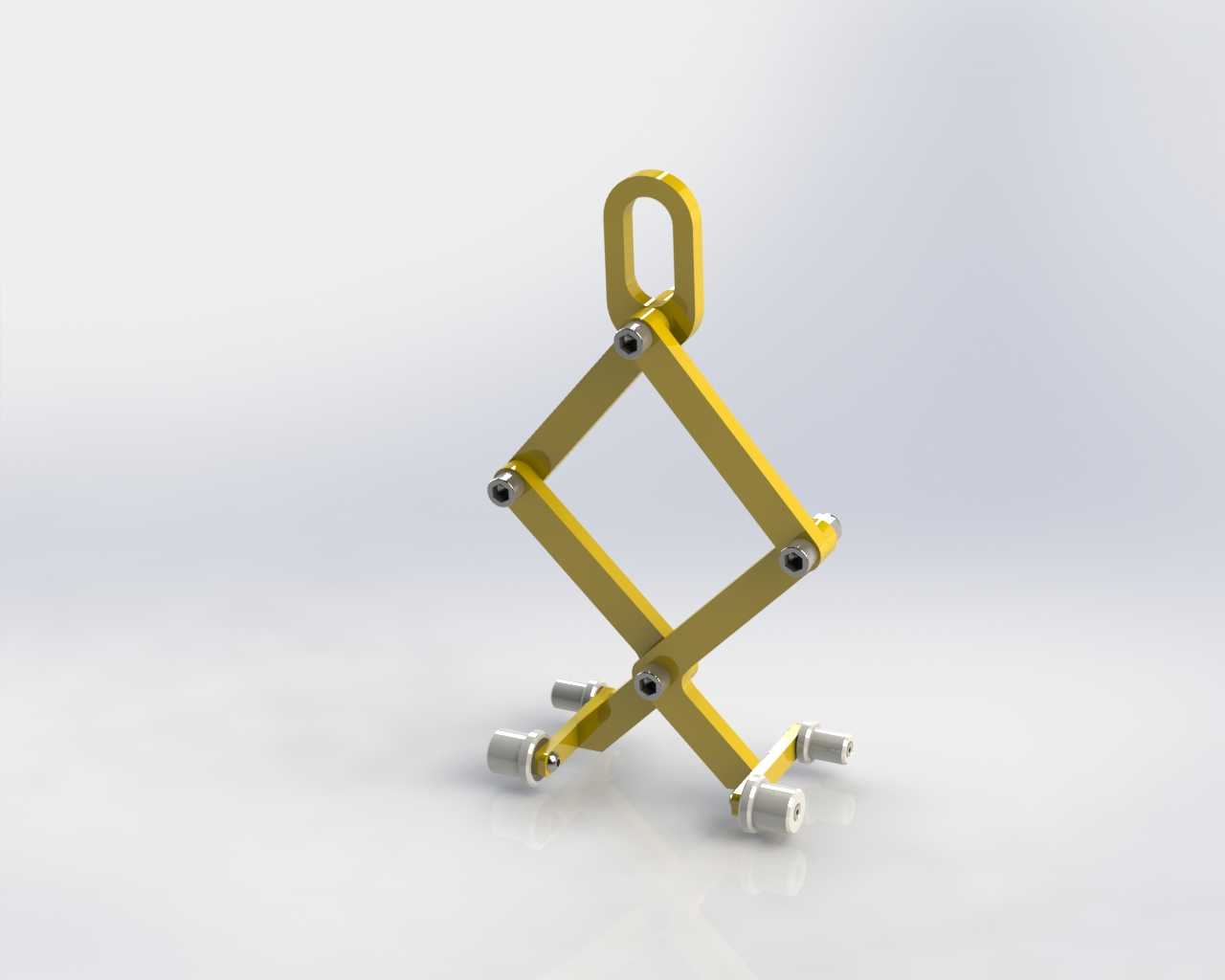

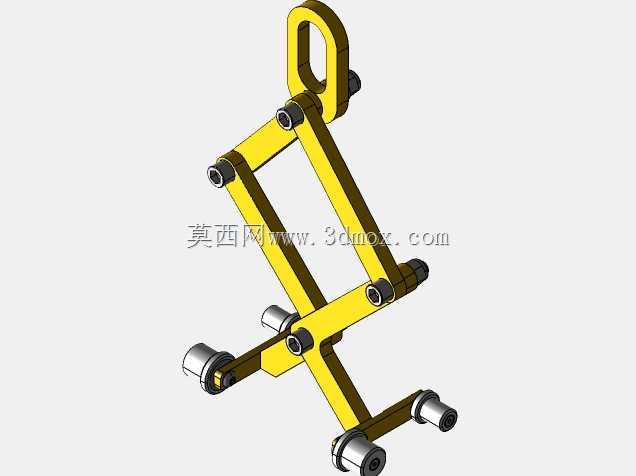

　　从结构设计逻辑来看，整个剪臂组采用对称式交叉铰接布局，每处铰接点都采用销轴加防松衬套的配合形式，避免反复伸缩过程中出现铰接间隙过大、夹持对位偏移的问题。剪臂主体采用等截面长条型材加工，在保证结构刚度的同时控制整体自重，即使长时间吊挂作业也不会出现臂体形变导致的夹持力衰减。底部的四个夹持端头采用包胶式金属端头设计，接触被夹物件的端面做了防滑纹理处理，既可以保证足够的静摩擦力防止物件滑脱，也能避免硬金属接触刮伤工件表面，针对表面光洁度要求高的塑料件、抛光金属件、玻璃试样这类物件，能有效降低夹持损伤风险。

　　实际作业过程中，该结构的夹持范围调整完全依托剪臂的张合角度变化实现，不需要额外加装调节螺杆或者锁止旋钮，当顶部吊环受向上的拉力时，剪臂会在重力与拉力的共同作用下自动收合，底部夹持端同步向内收拢抱紧被夹物件，吊挂的负载越大，剪臂产生的抱紧力就越强，这种自锁式的受力逻辑不需要额外设置锁止机构就能保证夹持可靠性，大幅简化了操作流程，作业人员只需要将夹持端对准物件外侧的承力位置，起吊时就能自动完成抱紧动作，落位后吊环拉力释放，剪臂在自身重力作用下自动张开，就能直接取下工装，单人即可完成全套操作，在小件批量周转场景下能有效提升作业效率。

　　从安装边界与尺寸适配角度来说，该结构完全收拢状态下整体外廓尺寸紧凑，可以适配狭小空间内的物件夹持作业，完全张开时的夹持跨度可以覆盖常规小型箱体、柱状试样、异形小件的夹持需求，顶部吊环的内孔尺寸适配常规工位吊具的吊钩直径，不需要做额外的转接加工就能直接挂接使用。铰接点的销轴采用标准件规格，后期维护更换时不需要定制非标配件，日常保养只需要定期在铰接位置加注润滑脂，就能保证剪臂张合过程顺畅无卡滞。

　　不同于电动、气动类夹持工装，这种纯机械结构的剪式吊挂夹持件不需要外接动力源，不存在管线拖拽、气源电源适配的问题，在无动力供应的临时作业场景、防爆要求的作业区域都能正常使用，结构本身没有易损的电子元器件，整体使用寿命更长，故障率也更低。针对不同的夹持负载需求，可以通过调整剪臂的型材厚度、铰接销轴的直径来适配不同的承重等级，不需要改动整体的剪式运动逻辑，设计迭代的成本更低，衍生适配性更强。在实际选型适配时，只需要确认被夹持物件的最大外廓尺寸、单件重量，匹配对应张开跨度与承重等级的规格即可，安装使用过程中不需要做复杂的调试，作业人员经过简单的操作说明就能熟练使用。
