桌面级小型激光雕刻写字两用CNC结构

　　这套小型双功能数控执行机构，最初的设计出发点是填补个人工作室、创客空间里小尺寸工件加工与标记的需求空白，区别于工业级大型数控设备的占地大、调试复杂、成本高的痛点，整套结构的安装边界控制在常规桌面可容纳的范围，底座采用整板式安装基准面，所有支撑立柱、传动组件都直接定位在底板上，不需要额外搭建重型机架，普通木质或金属工作台只要平面度满足每米0.2mm以内的误差，就可以直接放置使用，不需要做额外的地基固定。从功能适配来看，这套结构预留了两种执行端的安装位，既可以搭载低功率激光模组，完成薄木板、亚克力、皮革、纸质材料表面的图案雕刻、标识打标作业，也可以替换成笔具夹持组件，完成手写字体绘制、工程图纸小范围描线、标记点位划线的工作，

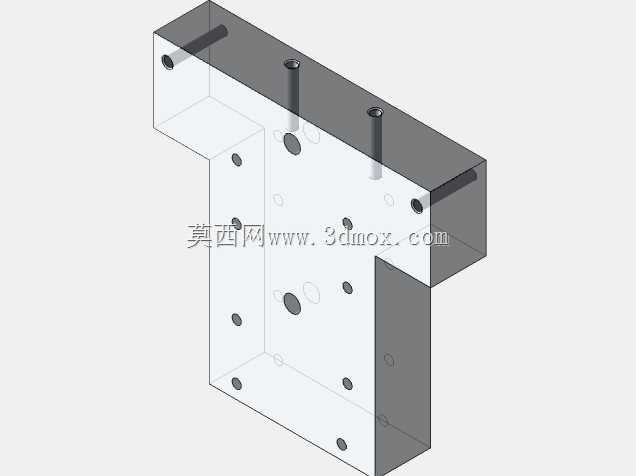

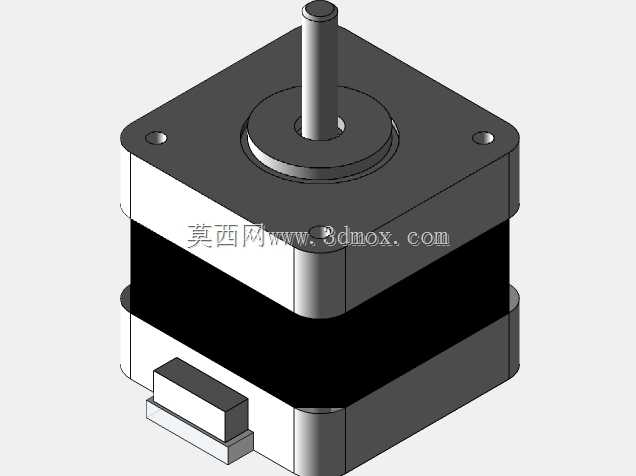

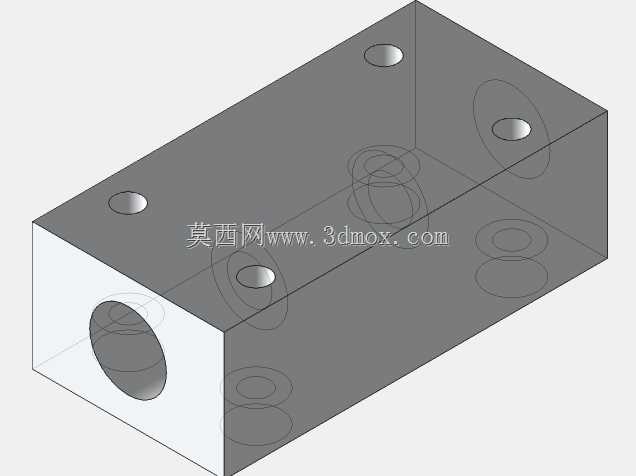

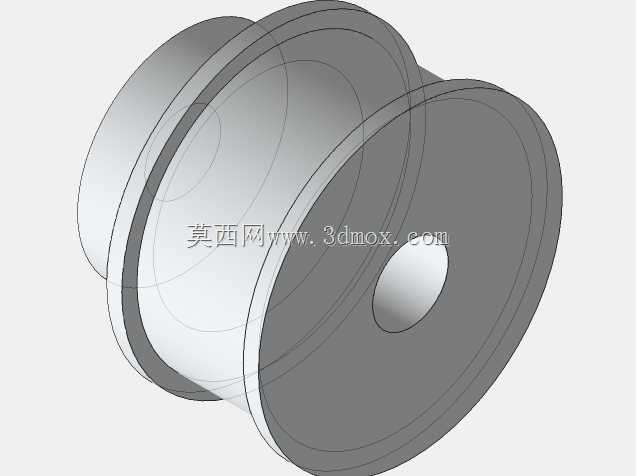

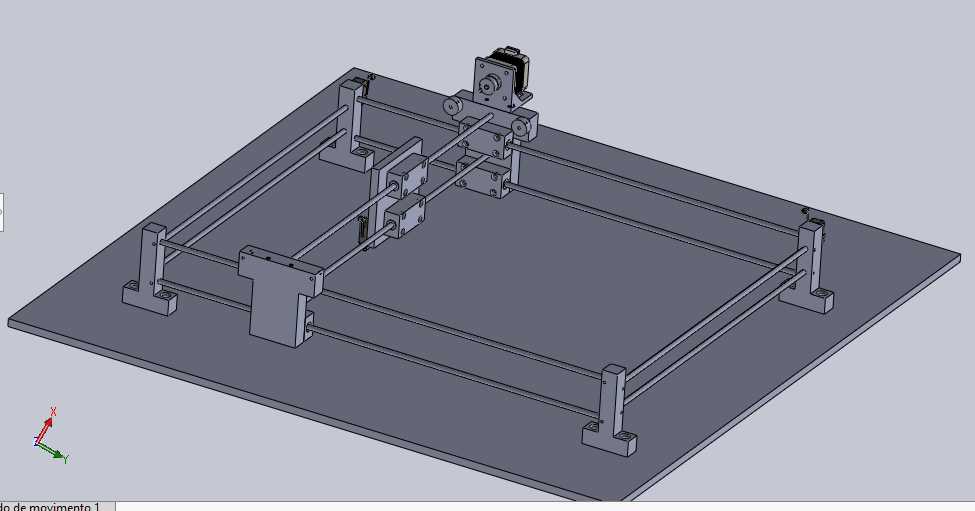

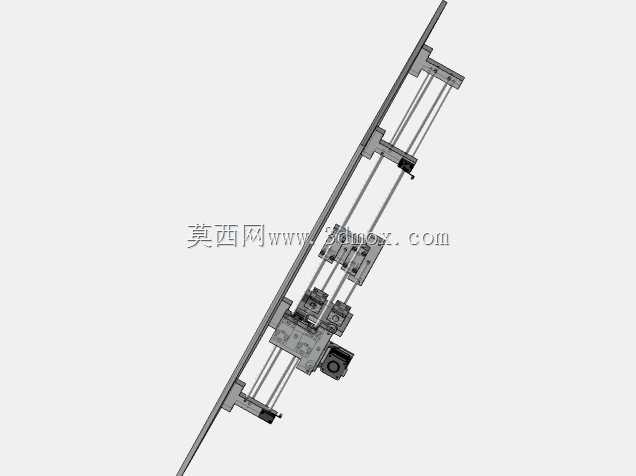

　　两种功能切换只需要松开执行滑台上的两个锁紧螺丝，更换对应执行头后重新锁紧即可，不需要重新拆装传动结构，也不需要大范围调整传动张紧度。传动部分的设计采用了双轴支撑的十字滑台结构，X轴方向的两根平行光轴直接固定在两侧的立式支撑座上，支撑座通过底部的定位凸台与底板卡合定位，保证两根光轴的平行度误差控制在0.1mm以内，避免滑台移动过程中出现卡滞、爬行的问题；Y轴方向的传动组件整体搭载在X轴的滑台滑块上，同样采用双光轴支撑结构，执行端滑台套在Y轴光轴上，两个轴向的传动都采用步进电机带动同步带的传动形式，同步带的张紧结构直接集成在滑台的端部，只需要调整端部的顶丝就可以完成张紧度调节，不需要额外增加张紧轮部件，减少了整体的零件数量。

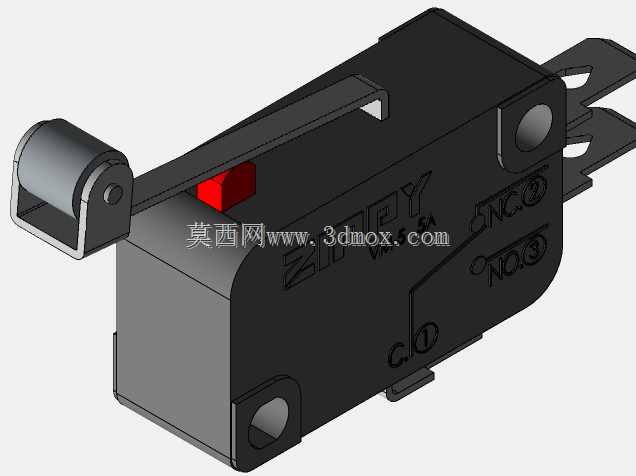

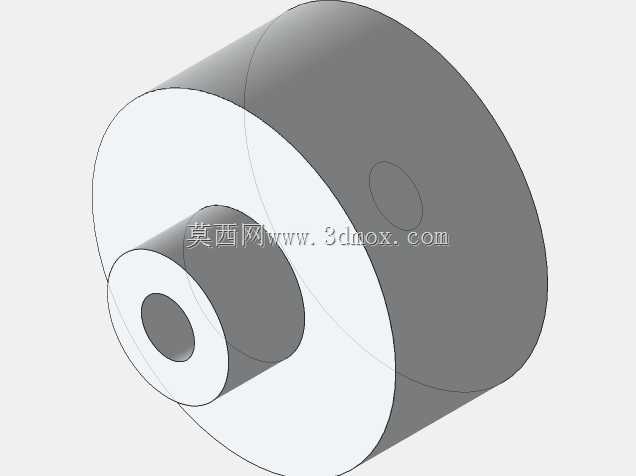

　　设计过程中特意控制了所有运动部件的运动行程边界，X轴的有效运动范围覆盖底板上方大部分区域，Y轴的有效行程满足A4幅面以内的加工需求，Z轴方向因为搭载的是激光头或者笔具，不需要大行程的升降，只保留了小范围的高度调节结构，用来适配不同厚度的加工材料，调整时只需要转动执行头侧面的调节旋钮，就可以改变执行端与加工台面的距离，调节范围覆盖0到50mm的厚度区间，足以应对日常薄型材料的加工需求。从实际应用场景来看，这套结构除了个人创客的手工制作场景外，也可以用于小型加工门店的小批量定制打样，比如小尺寸木质挂牌的激光刻字、纸质邀请函的手写字体绘制、小型亚克力零件的表面标记，相比大型数控设备，它的启动速度更快，不需要复杂的开机预热流程，

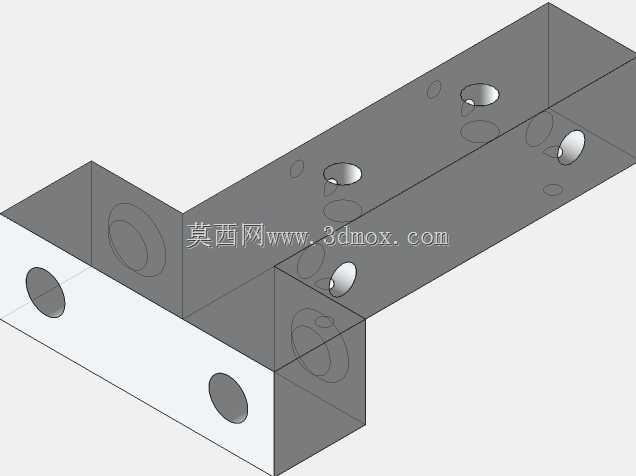

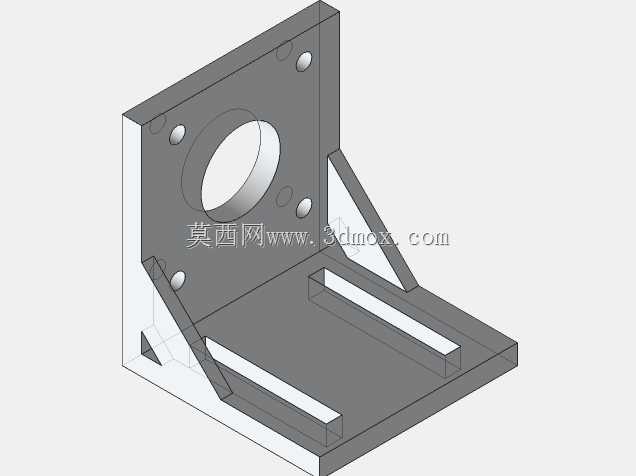

　　只要连接控制主板就可以直接导入加工路径开始作业，日常维护也只需要定期给光轴擦拭少量润滑脂，检查同步带的张紧度即可，没有复杂的液压、气动回路，故障率更低。整套结构的零件大多采用标准件与平板类加工件，支撑座、滑台连接块都是规则的平板折弯或者铣削加工件，没有复杂的曲面结构，加工难度低，普通的铣削设备或者3D打印设备就可以完成非标准零件的制作，组装时只需要按照定位凸台的位置依次安装支撑座、光轴、滑台、电机，不需要复杂的专用工装，普通从业者按照装配顺序就可以在短时间内完成整机组装。在运动精度控制上，因为采用了光轴搭配直线轴承的支撑形式，配合步进电机的细分驱动，重复定位精度可以控制在0.1mm以内，足以满足激光雕刻、手写绘图的精度要求，不会出现图案错位、线条偏移的问题；滑台的移动速度也做了适配调整，搭载激光头时可以根据雕刻需求调整高速扫描或者低速深雕的参数，搭载笔具时可以匹配书写的移动速度，避免速度过快导致笔具跳墨或者划破纸面。考虑到日常使用的安全性，激光模组的安装位特意设计了遮光挡板的安装槽，用户可以自行加装半透明的遮光挡板，避免激光反射外泄，笔具夹持位采用了弹性锁紧结构，可以适配不同直径的中性笔、马克笔、划线针，不需要额外定制专用的笔具夹具，进一步降低了使用成本。
