灯具生产用数控加工专用设备结构

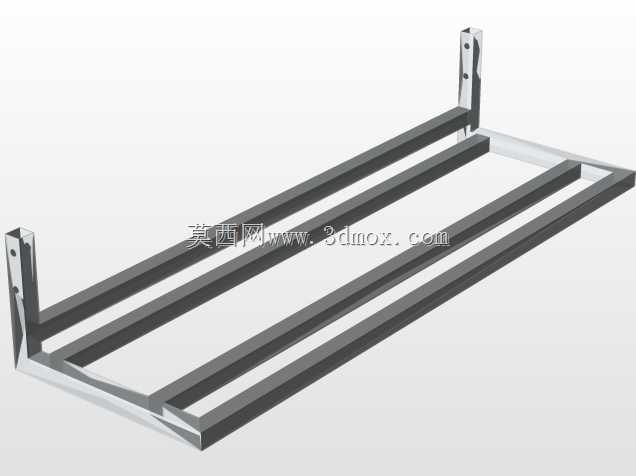

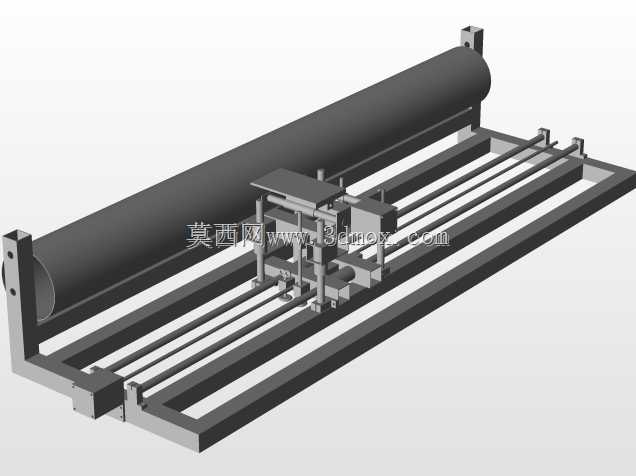

　　这套结构针对灯具型材的连续加工作业场景设计，适配长条型灯具金属壳体、灯槽基材的定长输送、多工位加工需求，在灯具量产生产线中可衔接上游型材挤出工序与下游裁切、表面处理工序，替代传统分散式单工位加工模式，减少工件多次装夹带来的定位误差，提升长条形灯具构件的加工一致性。设备整体采用长条形卧式布局，进料端配置大直径从动托料辊，辊面做滚花防滑处理，可承托成卷或定长的金属带材、型材坯料，托料辊两端采用带座外球面轴承安装在床身端部的立板上，安装座预留腰型调节孔，可根据坯料厚度调整托料辊与下方输送辊组的间隙，适配0.3mm到2mm厚度的铝合金、冷轧钢灯具基材。床身主体采用矩形钢管焊接框架结构，焊接后经振动时效处理消除内应力，

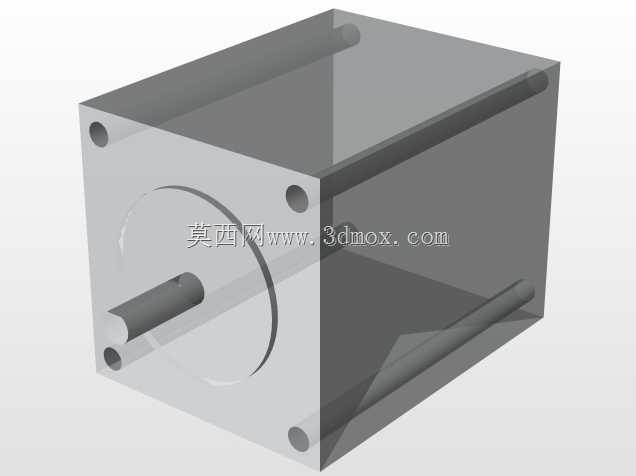

　　避免长期使用出现结构变形，框架上平行布置两组直线传动导轨，导轨安装面经铣削加工保证平面度公差在0.02mm/m以内，导轨滑块上搭载可横向移动的加工机头安装板，安装板上可根据加工工序需求加装钻孔、铣槽、压型等不同功能的执行组件，机头的横向进给采用伺服电机搭配滚珠丝杠传动，丝杠两端采用固定支撑座安装，传动重复定位精度可控制在0.05mm以内，满足灯具构件上安装孔位、卡槽的加工精度要求。输送辊组沿床身长度方向等距布置，下辊为主动传动辊，通过同步带与主传动电机连接，上辊为气动压料辊，每个压料辊配置独立的小型气缸提供压紧力，可根据不同材质坯料的表面特性调整压紧气压，避免压伤灯具基材的装饰面，同时保证输送过程中坯料不出现打滑、偏移。

　　设备的安装边界需预留前后各1.2m的操作维护空间，侧面预留0.8m的电气柜、气动管路检修空间，进料端需根据坯料卷的最大直径预留2m以上的上料空间，出料端可对接自动接料台或裁切工位，整体设备的地面安装采用膨胀螺栓固定，安装基础需做100mm厚的混凝土地坪，保证设备运行时的稳定性，减少加工振动对加工精度的影响。设计过程中针对灯具加工的特殊需求做了多处适配优化，比如加工机头的走线采用拖链内置布置，避免加工产生的金属切屑刮损线缆，床身两侧设置可调节的导向挡条，挡条采用耐磨尼龙材质，可根据加工型材的宽度调整挡边间距，保证长条形坯料输送过程中的直线度，托料辊的下方设置切屑收集斜槽，加工产生的铝屑、钢屑可沿斜槽滑落至床身端部的集屑盒，

　　便于日常清理维护。整套结构的传动部件均设置安全防护盖板，避免操作人员误触运动部件，同时防止切屑进入导轨、丝杠传动副造成部件磨损，各运动副的润滑点均集中引出至床身侧面的润滑分配器，日常维护时可一次性完成所有润滑点的注油操作，降低设备维护的工作量。在实际生产场景中，这套设备可适配LED线条灯、灯管外壳、灯槽支架等多种长条形灯具构件的加工，通过更换加工机头的执行组件、调整输送参数，即可快速切换不同规格产品的加工模式，无需对设备主体结构做大幅改动，适配中小批量多品种的灯具生产需求，相比通用数控加工设备，其针对长条形灯具构件的专用结构设计，可将单批次工件的加工效率提升40%以上，同时减少工件装夹的辅助时间，降低操作人员的劳动强度。
