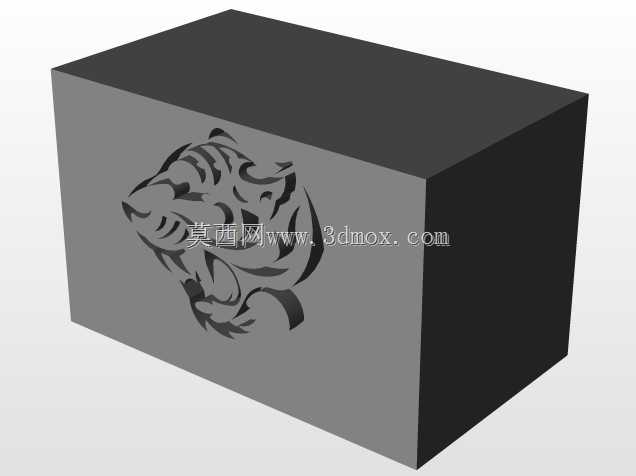

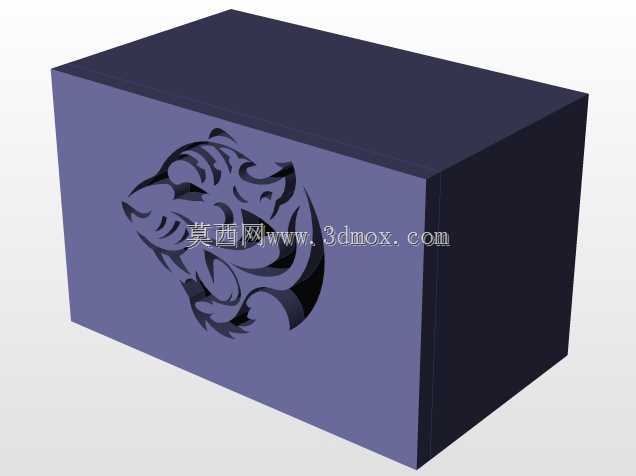

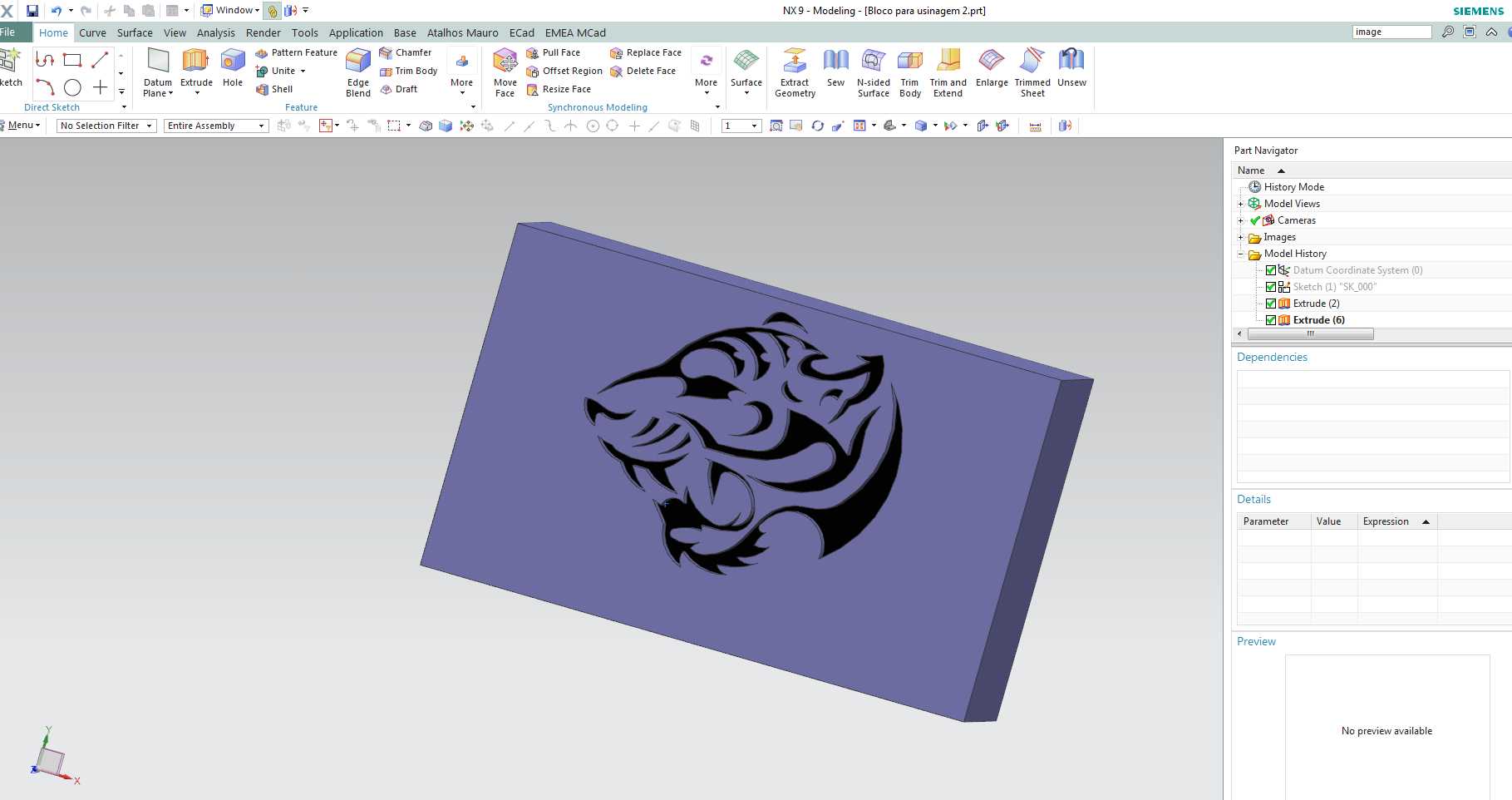

带虎头浮雕的CNC加工练习坯件

　　在数控加工技能实训场景中，这类带预设浮雕图案的方形坯件，是衔接基础操作与复杂曲面加工的核心实训载体，主要用于立式加工中心的实操教学环节，帮助学员完成从平面铣削到曲面精修的技能过渡。不同于常规的方块练习料，该坯件提前在三维建模阶段完成了虎头浮雕的曲面构建，所有加工路径的规划都围绕图案的轮廓精度、曲面光洁度展开，学员不需要额外花费时间进行创意建模，可直接将精力集中在工艺参数调整、走刀路径优化、刀具损耗控制这些核心加工技能点上。从实际教学场景来看，这类实训件适配刚掌握G代码基础、对刀操作的入门学员，在完成平面铣、轮廓铣的基础练习后，通过该类浮雕件的加工训练，可快速掌握区域铣削、残料清角、曲面精加工的操作逻辑，

　　理解不同走刀方式对曲面成型质量的影响。坯件本体采用规则长方体结构设计，外形边界规整，装夹时可直接采用平口钳夹持，不需要设计专用工装，夹持边预留足够的装夹余量，避免加工过程中出现工件窜动，同时规整的外形也方便学员快速完成分中对刀操作，减少实训过程中的辅助时间占比，让课堂时间更多集中在加工参数调试环节。浮雕区域设置在坯件上表面的中心位置，图案边缘距离坯件侧边预留足够的安全加工距离，避免刀具在走刀过程中碰撞钳口，同时也为后续可能的轮廓修边、尺寸测量预留操作空间。虎头图案的曲面深度设计经过反复验证，既不会因为深度过浅导致浮雕立体感不足，无法体现曲面加工的精度要求，也不会因为深度过大增加不必要的加工时长，适配单节实训课的时间安排，

　　让学员能在规定课时内完成从粗加工到精加工的全流程操作，直观看到自己加工出的成品效果。从设计思路上看，该坯件的建模逻辑完全贴合实际生产中的浮雕加工流程，先构建规则长方体基体，再通过投影、浮雕命令将虎头图案映射到基体上表面，对图案的尖角位置做了微小的圆角过渡处理，避免实际加工中出现刀具崩损的问题，同时也能让学员理解实际生产中工艺性优化的必要性——完全照搬艺术图案的尖角结构，在小直径刀具加工时极易出现断刀、过切的问题，提前做工艺性圆角处理，是兼顾成型效果与加工可行性的必要操作。在实际实训应用中，学员可根据实训车间的刀具配置，自主选择加工工艺方案：可先采用大直径平底刀完成基体上表面的粗加工，快速去除大部分余量，

　　再换用球头刀完成浮雕曲面的半精加工与精加工，最后用小直径平底刀清理图案根部的残料；也可根据机床的刚性、材料的硬度调整主轴转速、进给速度、下刀深度等参数，对比不同参数组合下的加工表面质量，理解切削三要素对加工效率、成型精度、刀具寿命的影响。这类实训件的加工过程，完全复刻了实际生产中模具型腔、工艺标牌、装饰五金件的浮雕加工流程，学员掌握该类零件的加工逻辑后，可快速适配同类产品的生产加工岗位需求，不需要再进行重复的基础工艺培训。不同于纯几何形状的练习件，带有具象图案的实训件能让学员更直观地感知加工精度对最终成品效果的影响——哪怕是0.02mm的过切或者让刀，都会在虎头的轮廓线条上形成明显的瑕疵，这种直观的反馈能帮助学员快速建立加工精度的概念，养成严谨的工艺操作习惯。坯件的底面设计为完全平面，不需要额外做支撑结构，装夹时可直接贴合平口钳的固定钳口与垫铁，保证装夹的水平度，避免因为装夹倾斜导致加工出的浮雕深度不均，降低实训过程中因为装夹失误导致的废品率。同时规整的长方体结构也方便加工完成后进行尺寸测量，学员可使用百分表、游标卡尺等常规量具，测量坯件的外形尺寸、浮雕的深度尺寸、图案的位置精度，完成加工后的质量检验环节，掌握常规零件的检测方法。
