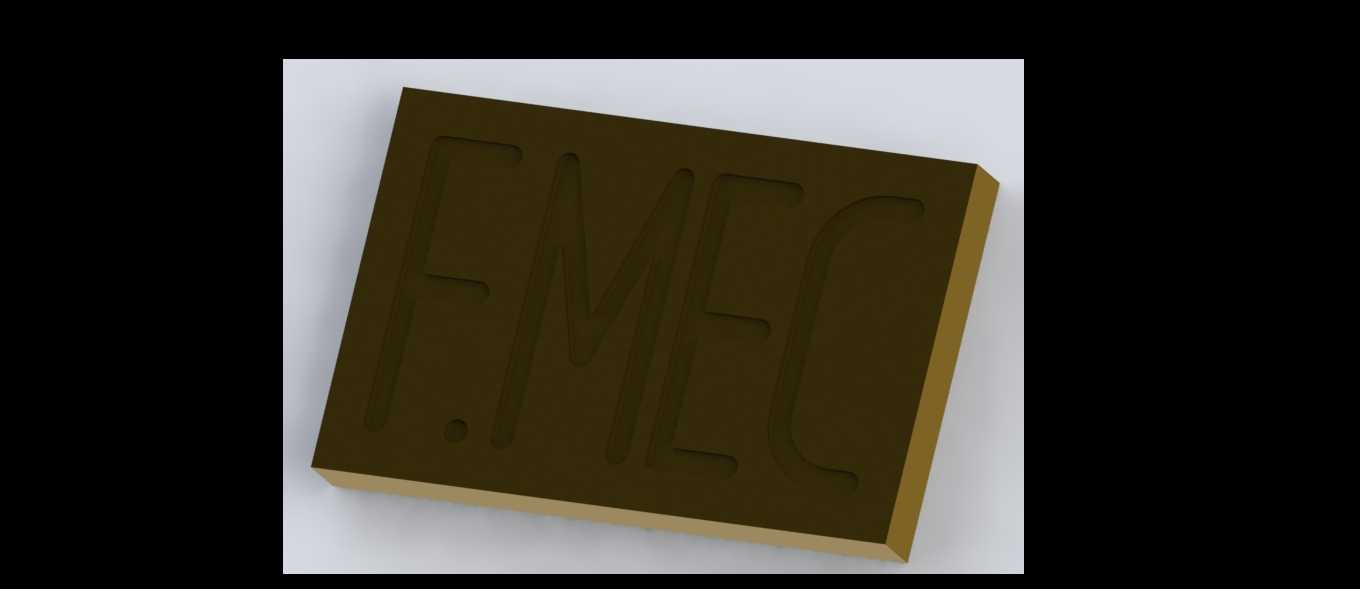

黄铜材质FMEC标识铣削加工样件结构

　　在精密机加工的日常生产验证环节，这类金属字符铣削样件常被用于验证小直径铣刀的切削稳定性、材料切削参数匹配度，以及曲面字符走刀路径的合理性，尤其在仪器仪表、设备铭牌定制、精密零部件标识加工场景中，这类加工结构的工艺参考价值远高于普通测试块。不同于常规的平面铣削测试，凸起字符的加工需要兼顾侧壁垂直度、字符棱边清晰度以及底面平面度，加工过程中刀具的让刀量、进给速度的匹配、切削深度的分层设置都会直接影响最终成型效果，黄铜材质本身的切削特性偏软，粘刀风险随切削线速度提升会明显升高，因此这类样件的走刀路径设计需要特意规避刀具长时间连续接触同一加工面的情况，在字符转角位置适当降低进给，避免棱边出现毛刺卷边。从结构边界来看，

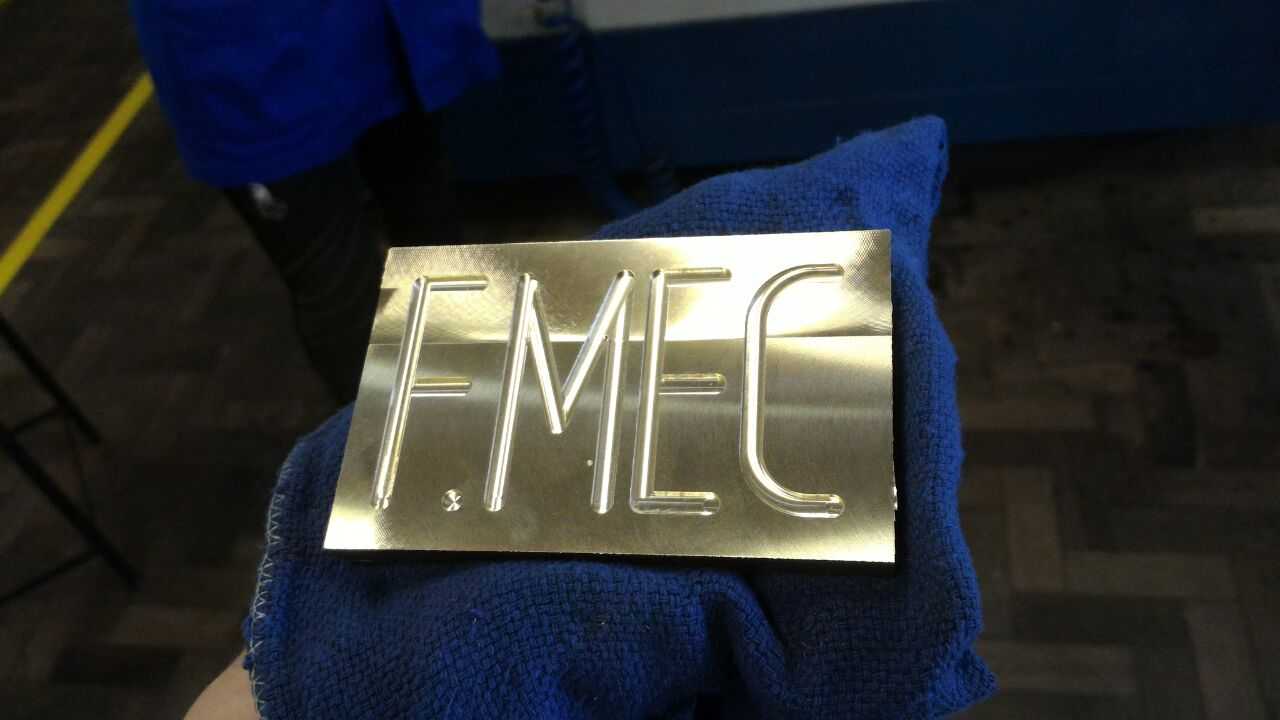

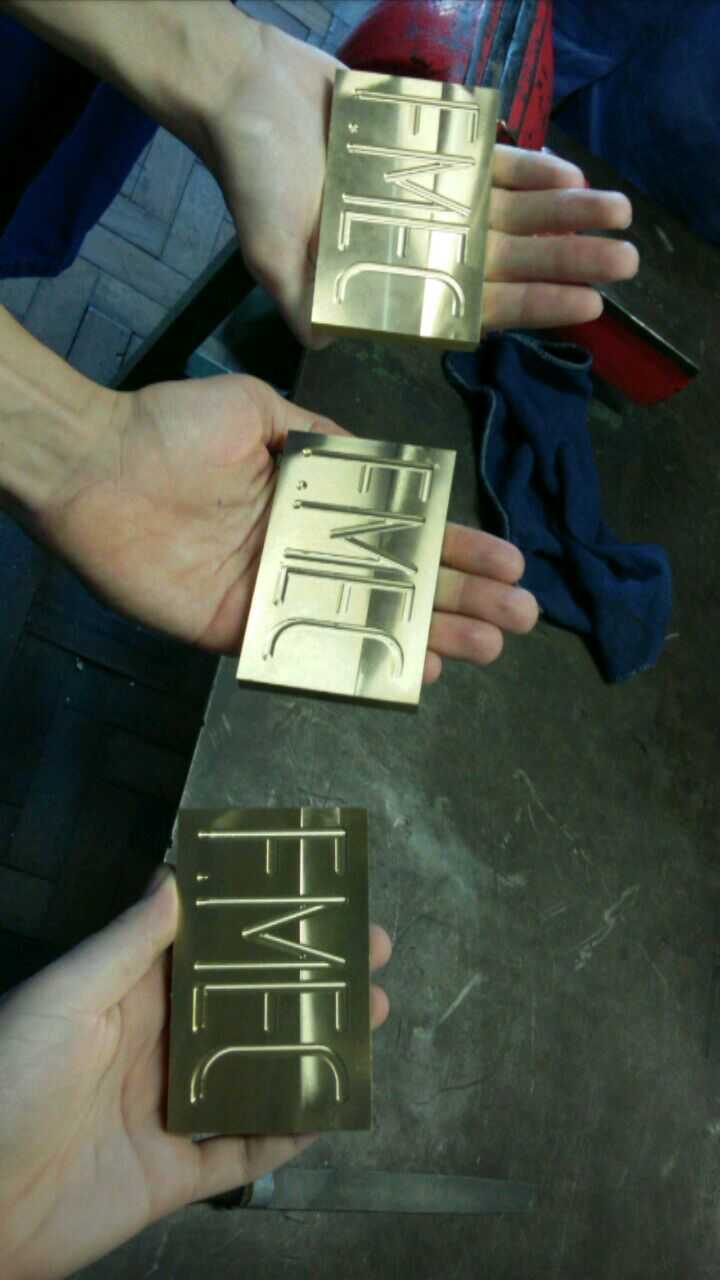

　　该样件采用方形黄铜板材作为基材，字符凸起高度控制在常规铭牌标识的通用范围内，既可以直接作为设备标识牌嵌装在仪器仪表的外壳面板上，也可以作为工艺验证块留存，用于后续同类型字符加工的参数对标。实际生产中，这类带凸起字符的金属件常应用在传感器外壳标识、精密量具铭牌、工业设备操作面板标识等场景，相比蚀刻或印刷标识，铣削成型的凸起字符耐磨性能更强，在油污、粉尘较多的工业现场，长期使用也不会出现标识模糊脱落的问题，尤其在需要频繁擦拭清洁的仪器仪表表面，这种一体铣削成型的标识使用寿命远高于表面处理类标识。设计这类字符加工结构时，首先要确认字符的笔画宽度与选用铣刀直径的匹配关系，过细的笔画如果选用直径偏大的铣刀，会出现字符转角无法成型的问题，

　　而如果选用直径过小的铣刀，加工过程中刀具刚性不足，容易出现断刀或者字符侧壁倾斜的问题。以4mm直径铣刀加工为例，字符最窄笔画宽度需要略大于刀具直径，预留出刀具让刀的余量，同时字符的凸起高度不能超过刀具直径的1.5倍，避免刀具悬伸过长出现振纹，影响字符表面光洁度。安装边界方面，这类方形标识样件的四个边角可以根据安装需求设计沉头孔或者定位凸台，嵌装在设备面板时，沉头孔的深度需要匹配螺丝头部高度，保证安装后表面平齐，不会突出面板影响后续操作；如果采用粘接安装，样件背面需要预留一定的粗糙度，保证粘接剂的附着强度，避免在设备运行振动过程中出现脱落。实际加工验证过程中，这类样件还可以用于测试不同冷却方式对黄铜加工表面质量的影响，

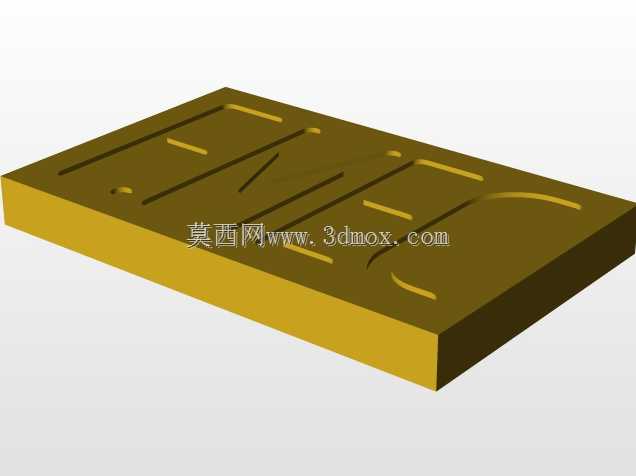

　　比如采用油冷和风冷的区别，顺铣和逆铣在字符侧壁加工时的表面粗糙度差异，这些测试数据都可以为后续批量加工同类标识件提供参数支撑。在传感器类产品的生产中，产品外壳上的参数标识、品牌标识往往需要耐受复杂的工业环境，部分户外使用的传感器还会面临温差变化、紫外线照射、腐蚀性气体侵蚀等问题，印刷标识很容易在这类环境下快速老化脱落，而一体铣削的凸起字符即使表面涂层磨损，字符的轮廓依然清晰可辨，能够长期保持标识的可读性。从建模思路来看，这类字符结构不需要过于复杂的曲面构建，只需要在平面基材上拉伸凸起的字符轮廓，但需要注意字符与基材连接处的圆角处理，避免尖角位置出现应力集中，在后续使用过程中如果受到磕碰，尖角位置容易出现崩缺，微小的圆角过渡既不会影响字符的识别度，还能提升结构的抗磕碰能力。另外，字符的排布需要预留出安装位置的空间，避免安装螺丝孔或者定位结构与字符笔画出现干涉，在建模阶段就需要同步考虑后续的装夹方式，比如采用平口钳装夹时，基材的夹持边需要预留足够的夹持余量，加工完成后再通过铣边去除余量，保证最终成品的尺寸精度。
