车间工位焊接防护遮光屏障结构

　　在焊接作业工位的布局规划中，这类防护屏障是工位安全防护体系里的基础配置，主要用于分隔相邻焊接工位，阻挡焊接过程中产生的强弧光辐射、飞溅焊渣以及高温熔屑，避免弧光对周边非作业人员的眼部造成电光性损伤，同时防止飞溅的高温颗粒引燃周边工位的易燃物料，也能减少不同工位焊接作业时的相互干扰。从结构设计来看，这款屏障采用立式落地支撑结构，主体为矩形遮光面板搭配底部双侧支撑脚，支撑脚采用向外延伸的T型结构，能够在不占用过多工位通道空间的前提下，保证屏障放置的稳定性，避免作业过程中被误碰倾倒。面板部分采用深色阻光材质，能够有效过滤焊接弧光中的强紫外线与可见光，同时面板边框做了全包式结构设计，既可以固定防护面板，避免面板受外力磕碰出现碎裂脱落，

　　也能对面板边缘做钝化处理，防止安装移动过程中划伤操作人员。在实际应用场景中，这类屏障可单独放置于单个焊接工位的侧方，也可多组拼接形成半封闭的焊接作业区域，适配手工电弧焊、二氧化碳气体保护焊等常规焊接作业的工位防护需求，无需复杂的固定安装，可根据车间工位调整需求灵活移动位置。设计过程中重点考量了工位的安装边界，整体宽度适配常规单人焊接工位的侧方防护范围，高度设置能够覆盖操作人员坐姿、站姿作业时的弧光扩散高度，底部支撑脚的延伸长度经过重心校核，即使在车间地面存在轻微不平整的情况下，也能保持稳定放置，不会出现轻易晃动的情况。面板与支撑框架的连接采用嵌入式固定结构，更换面板时无需整体拆解框架，仅需将旧面板从边框槽内抽出，

　　替换新的阻光面板即可，降低后期维护的操作难度。框架材质选用刚性金属材质，表面做耐高温喷塑处理，能够抵御焊接飞溅的高温焊渣灼烧，不会因为长期接触飞溅物出现表层脱落锈蚀的问题。在车间布局时，这类屏障的放置需要预留一定的操作空间，屏障与焊接作业点的距离要保证既能够有效阻挡弧光扩散，又不会影响操作人员的正常焊接动作，同时支撑脚的位置要避开工位的物料堆放区域与人员通行路径，避免绊倒过往人员。不同于固定式的焊接防护房，这种独立式屏障的灵活性更强，能够适配小批量多工位的焊接车间布局调整需求，当车间工位排布发生变化时，可直接将屏障移动到新的防护点位，无需进行地面打孔等固定作业，不会破坏车间地面结构。从结构建模的角度来看，

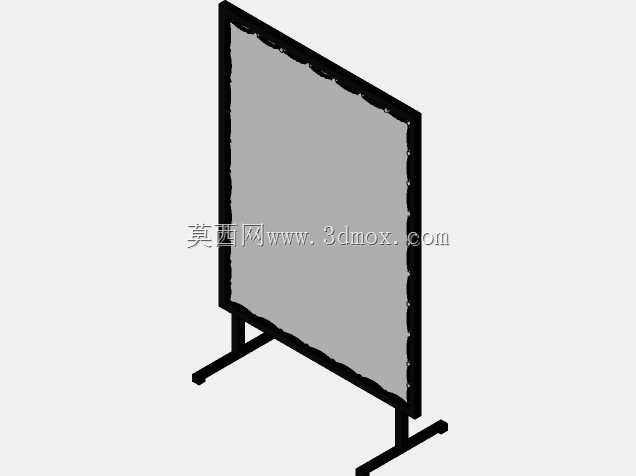

　　这款屏障的模型还原了实际产品的装配关系，边框的型材截面、支撑脚的折弯角度、面板与边框的配合间隙都按照实际加工尺寸进行绘制，能够直接用于车间防护布局的可视化排布模拟，也可作为防护设施选型的参考模型，帮助设计人员快速核算工位防护所需的屏障数量与摆放位置。在功能细节上，屏障的面板没有开设观察窗口，主要用于工位之间的隔断防护，若需要用于焊接设备的正面防护，可在对应位置加装高透度的焊接观察滤片，不过这款模型对应的是工位侧方隔断场景，因此采用全幅阻光面板设计，最大化提升弧光阻挡效果。支撑脚的底部没有加装滚轮，是考虑到焊接作业时需要屏障保持足够的稳定性，避免作业过程中屏障移位失去防护作用，如果需要频繁移动的场景，可在支撑脚底部加装带锁止功能的万向轮，移动时解锁滚轮，放置到位后锁止滚轮即可兼顾灵活性与稳定性。
