双孔空心混凝土砌块结构三维设计

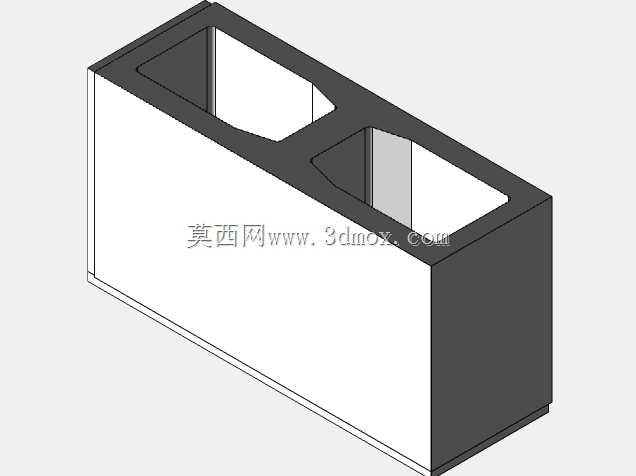

　　在民用建筑围护结构、工业厂房填充墙、市政景观挡墙、装配式建筑预制构件配套的砌体工程场景中，这类双孔空心混凝土砌块是应用占比极高的块材构件，区别于传统实心黏土砖，其空心结构的设计核心是在满足砌体抗压强度要求的前提下，大幅降低块材自重，同时为墙体内部穿设管线、填充保温隔声材料预留内置空间，减少后期墙体开槽的施工工序。从结构设计逻辑来看，该砌块采用矩形主体轮廓，内部设置两道平行的竖向肋板，将内部分隔为两个贯通的矩形空腔，肋板的厚度取值经过砌体受力验算，既要保证砌块在堆叠砌筑过程中承受上层块材及上部结构传递的竖向荷载时不发生肋板剪切破坏，也要控制肋板过厚导致的材料用量增加、自重上升的问题。砌块的外壁厚度保持均匀一致，

　　外壁与肋板的交接位置做了小圆弧过渡处理，避免混凝土浇筑成型过程中转角位置出现应力集中导致的开裂缺陷，同时也能降低脱模时的模具磨损，提升预制生产的成品率。在外形尺寸与安装边界方面，该砌块的长度、宽度、高度尺寸符合常规砌体的模数要求，能够与标准砌筑砂浆灰缝厚度匹配，砌筑时相邻砌块的空腔可实现对齐贯通，既可以在空腔内配置竖向钢筋并灌注细石混凝土形成配筋砌体，提升墙体的整体抗震性能，也可以直接在空腔内填充岩棉、发泡混凝土等保温材料，阻断墙体的冷热桥传递路径，提升建筑围护结构的节能效果。砌块的端面为平整直面，砌筑时依靠相邻砌块的端面贴合配合砂浆层实现横向定位，不需要额外设置榫卯结构，降低了预制生产的模具复杂度，也提升了现场砌筑的施工效率，

　　工人可直接根据放线位置快速码放，减少块材对位的时间成本。从实际使用的功能特性来看，这类空心砌块的密实混凝土外壁具备良好的抗冲击、耐候性能，用于室外挡墙、围墙砌筑时，可抵御常规的风雨侵蚀、外力磕碰，内部空腔的存在可有效阻断声音的固体传递路径，用于建筑内部分隔墙砌筑时，相比实心块材具备更优异的隔声效果，同时空心结构也能降低块材的导热系数，减少墙体两侧的热量传递，满足夏热冬冷地区建筑围护结构的节能设计要求。在三维建模过程中，需要重点保证各壁面、肋板的厚度均匀性，转角过渡位置的曲率一致性，同时要核对砌块的整体形心位置，确保块材堆叠时的重心稳定，不会出现偏载倾覆的问题，建模时还要考虑预制生产的拔模斜度，外壁设置极小的拔模角度，

　　保证混凝土凝固后可顺利从模具中脱出，不会出现粘模、缺角的外观缺陷。这类砌块还可根据不同的使用场景调整空腔的尺寸比例，比如用于承重砌体时可适当加厚肋板与外壁厚度，提升整体抗压承载力，用于非承重填充墙时可适当加大空腔占比，进一步降低块材自重，减少建筑主体结构的荷载负担。
