双导杆式直线滑动线性工作台结构

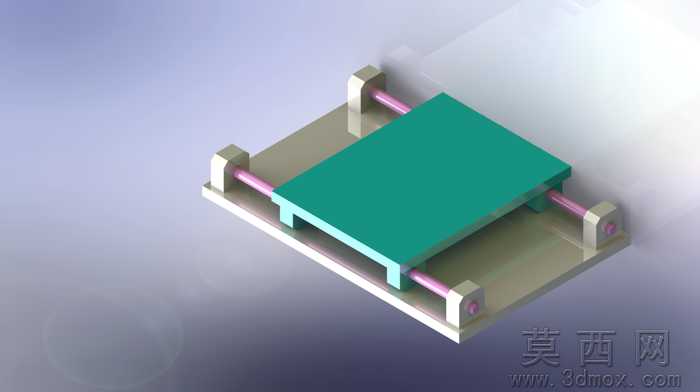

该作品为创作者首次尝试完成的三维建模与装配练习作品，整体外形尺寸为300×100×45毫米，采用SolidWorks完成全流程建模与装配搭建。整体结构采用双层板搭配双平行导杆的经典线性滑动布局，下层为固定安装基座，上层为可沿导杆轴向做直线往复运动的滑动载台，四根导杆支撑座分别对称固定在下层基座的四个角位，每根导杆两端嵌入支撑座的定位孔内完成轴向固定，两根平行的粉色导杆贯穿上层载台对应的导向孔，为上层载台的直线运动提供精准的导向约束，保证滑动过程无偏摆、卡滞问题。建模过程中，创作者首先完成各基础零件的参数化建模：先绘制下层基座的矩形草图，拉伸生成带安装定位结构的基座实体，再依次绘制导杆支撑座的块状结构，在支撑座端面绘制与导杆直径匹配的同轴定位孔，保证四个支撑座安装后孔位同轴度一致；导杆部分采用圆柱体拉伸建模，严格匹配300毫米的跨距尺寸，保证两根导杆的平行度公差控制在合理范围内；上层滑动载台采用绿色实体外观，建模时在载台对应位置绘制与导杆间隙配合的导向通孔，同时在载台底部增设支撑凸缘结构，既提升载台的结构刚度，也避免载台底面与下层基座直接大面积接触，降低滑动过程的摩擦阻力。装配环节采用自下而上的装配逻辑，先将下层基座设为固定零件，依次装配四个角位的导杆支撑座，添加同轴、重合配合约束保证支撑座定位精准，再穿入两根平行导杆，添加导杆与支撑座孔位的同轴、端面重合约束完成导杆固定，最后装配上层滑动载台，添加导杆与载台导向孔的同轴配合，同时保留载台沿导杆轴向的滑动自由度，完成线性滑动结构的装配验证。渲染阶段采用柔和的渐变浅灰背景，为不同零件赋予差异化的材质表现：基座与支撑座采用哑光浅灰工程塑料材质，导杆采用亮面粉色金属质感材质，上层载台采用哑光青绿色硬质塑料材质，通过光影调整突出各零件的结构轮廓与装配关系，清晰展现线性滑动结构的运动逻辑与布局特点。整个建模装配过程严格遵循实际机械结构的设计逻辑，各零件尺寸配合合理，既完成了基础建模命令的练习，也验证了线性导向结构的装配可行性，为后续更复杂的机械结构建模积累了实践经验。
