外壳类注塑模具三维结构设计方案

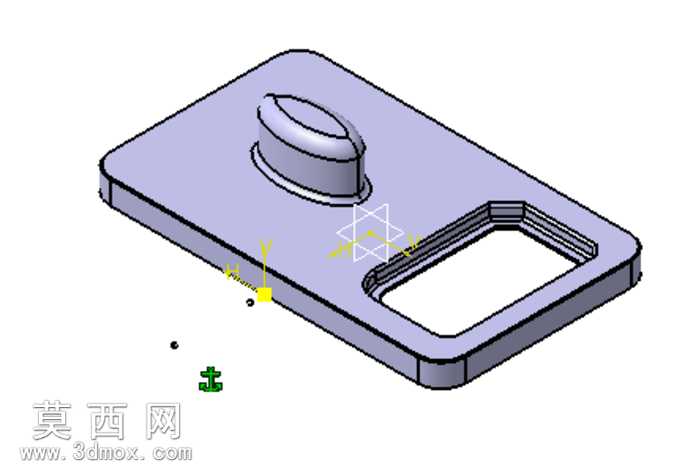

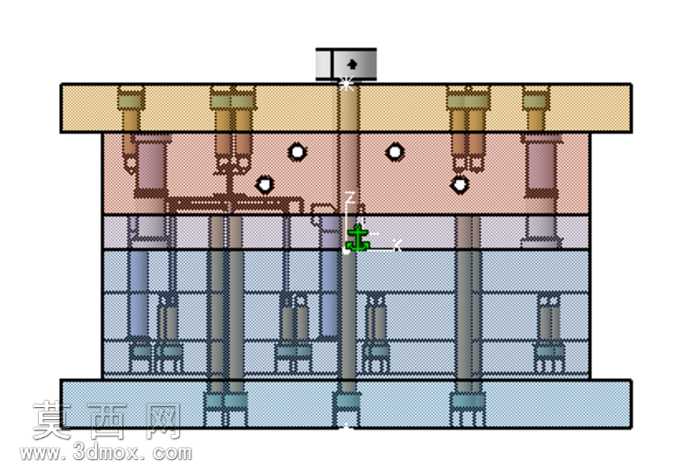

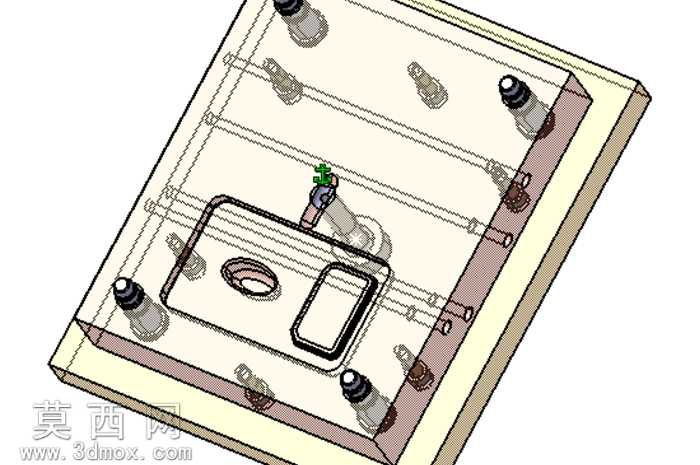

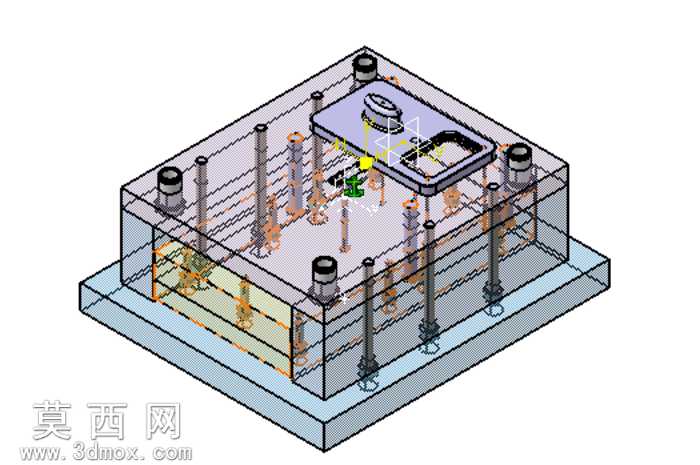

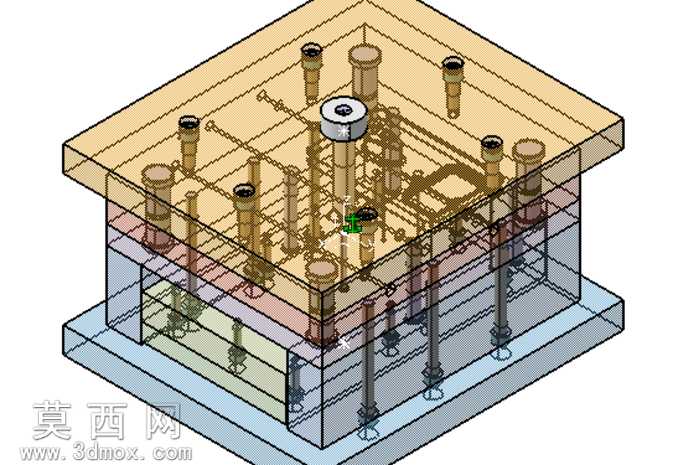

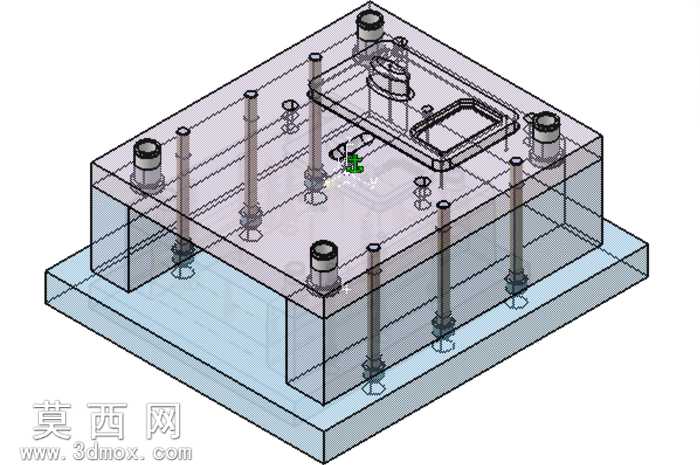

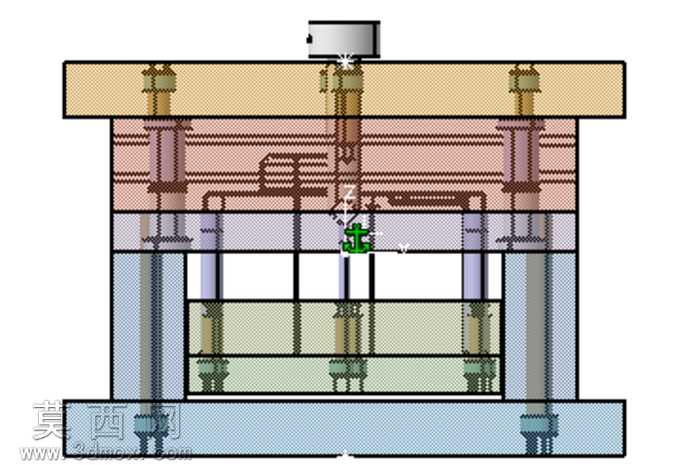

本套外壳模具设计采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品分型面选取开始逐步完成整套模架的装配构建。模型采用分层透明化渲染处理，不同功能的模具部件赋予差异化的材质表现：上下模座采用金属钢材哑光材质，直观展现模架的厚重支撑结构；内部的型芯、型腔部件采用半透明工程塑料质感材质，清晰呈现成型区域的轮廓形态；导柱、导套、顶杆、复位杆等标准件采用亮面金属材质，突出精密配合部件的位置与装配关系；浇注系统的浇口套、流道部分采用高亮标识材质，方便快速定位熔料进入型腔的路径。整套模具为典型的两板模结构，包含49个共有组成部件与24个不同部位的专属结构件，完整覆盖注塑模具的全部功能模块：顶部定模侧设置定位圈与浇口套，用于注塑机射嘴的对接定位；定模板与动模板之间设置多组精密导柱导套，保证合模过程的对中精度，避免分型面错位；型芯内部排布多组冷却水道，通过循环水路实现成型过程的温度控制，缩短产品冷却周期；动模侧设置均匀分布的顶杆机构，配合复位弹簧实现开模后的产品顶出与合模前的机构复位，顶杆位置避开产品外观面，防止顶出痕迹影响外壳表面质量；模具四周设置多组紧固螺栓与定位销，保证各模板之间的连接强度与装配精度。设计过程中优先考虑模具的加工可行性与装配便利性，所有标准件均采用行业通用规格，非标部件的结构尺寸符合常规机加工工艺要求，避免出现无法加工的倒扣、尖角等不合理结构；分型面选取沿产品最大轮廓线设置，保证开模后产品能够顺利留在动模侧，由顶出机构完成脱模；流道采用平衡式布局设计，确保熔料能够同时填充型腔各个区域，减少产品出现缺胶、飞边、熔接痕等成型缺陷的概率；冷却水道的排布距离型腔表面距离均匀，避免出现局部冷却不均导致的产品翘曲变形问题。整套三维模型完整还原了注塑模具从定模座板、定模板、动模板、支撑板、顶针板、动模座板的全部层级结构，各部件之间的装配关系清晰明确，可直接用于模具结构教学、设计方案评审以及后续的工程图导出加工参考。
