双页沉孔式重载平开合页结构设计

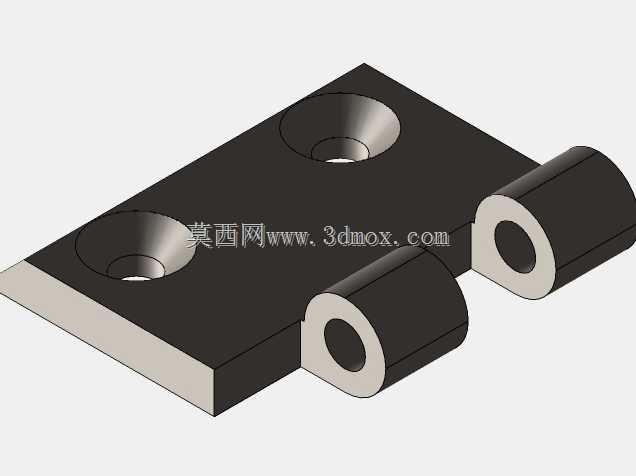

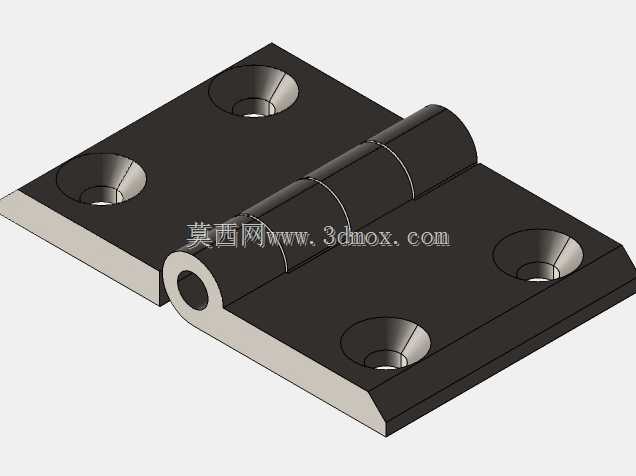

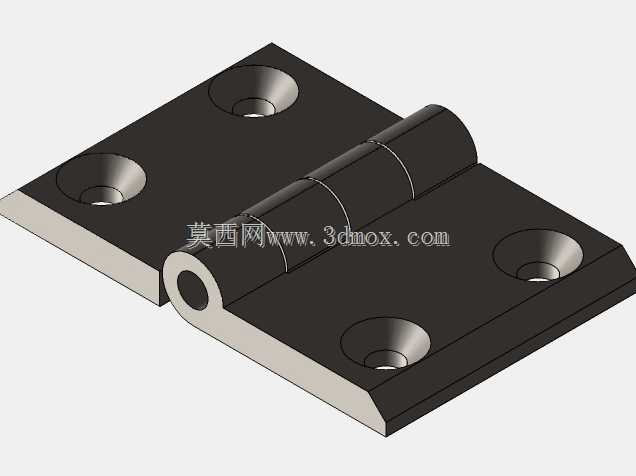

　　日常做设备防护门、小型机柜翻盖、工装夹具活动挡板的结构设计时，铰接件的选型往往是容易被忽略的细节，很多新手会直接选标准库现成合页，等到装配时才发现要么安装孔位和现有板件不匹配，要么合页开合时和侧边加强筋干涉，要么承重不够用久了出现下垂错位，反而拖慢整个项目的进度。这次的合页结构，是针对厚度8-12mm的金属平板铰接场景做的优化设计，两个页片采用对称式布局，单页片上设置两个沉头安装孔，沉孔深度刚好适配常用的内六角圆柱头螺钉，安装后螺钉头完全没入页片平面，不会突出表面刮蹭线缆或者操作人员的衣物，也不会在开合过程中碰到相邻的结构件。中间的铰接轴套采用卷制一体成型结构，不是那种拼接式的合页结构，轴套的同轴度公差控制在0.05mm以内，

　　开合时没有明显的径向窜动，长期使用也不会因为轴套磨损出现页片晃荡的问题。页片的边角做了小角度倒角处理，不是尖锐的直角，装配时不会划伤操作人员，也能避免安装时磕碰掉漆影响外观。从安装边界来看，两个页片完全展平的时候，整体厚度就是页片基材厚度加上轴套的凸起高度，轴套的凸起部分只在合页的铰接中线位置，页片和安装板贴合的面是完全平整的，不需要在安装板上额外铣槽避让轴套，直接用螺钉锁紧就能保证贴合紧密，不会出现安装缝隙。开合角度可以达到180度完全展平，当两个页片转到0度闭合状态时，页片的侧边刚好贴合，没有多余的缝隙，用在设备防护门上的时候，闭合后可以挡住内部的走线和运动部件，不会留安全缺口。设计的时候特意把安装孔的孔距做了通用化适配，

　　不管是铝型材框架的门板，还是冷轧钢板焊接的机柜门板，只要板厚在适配范围内，都可以直接配打安装孔，不需要额外调整孔位。页片的基材厚度是根据常用的承重场景选的，单组合页用在单扇重量15kg以内的门板上，配合两组对称安装，完全可以满足日常设备防护门的承重需求，不会出现用久了门板下垂、锁孔对位不准的问题。和市面上常见的薄款合页不同，这个结构的轴套长度覆盖了整个铰接段的大部分长度，轴和轴套的接触面积更大，开合的时候受力更均匀，不会出现局部应力集中导致轴套变形的情况。在做三维建模的时候，特意把沉孔的角度、轴套的配合间隙都做了还原，不是那种简化的外观模型，结构工程师拿到模型之后，可以直接放到自己的装配体里做干涉检查，

　　也可以根据实际的安装需求调整页片的长度、孔距，不用从零开始画合页的基础结构，能节省不少建模时间。实际装配的时候要注意，两个页片分别固定在需要铰接的两个部件上，先把一侧的螺钉拧到半紧，调整合页的位置保证开合顺畅没有卡滞，再把所有螺钉完全锁紧，不要一开始就把单侧螺钉锁死，不然容易出现开合阻力大、异响的问题。如果是用在经常开合的设备门上，还可以在轴套位置添加少量润滑脂，进一步降低开合的磨损，延长使用寿命。这种合页除了用在工业设备上，小型的工具箱翻盖、设备检修口盖板、非标工装的活动挡板上也能适用，属于通用性比较强的铰接连接件，结构简单可靠，没有多余的复杂结构，加工的时候也很方便，不管是钣金冲压还是机加工都能快速做出来，不需要特殊的加工工艺，成本也比较容易控制。
