T型螺杆式G型夹紧固工装结构

　　这款G型夹是机械加工、装配维修场景里极为常用的手动紧固工装，日常在小型零件铣削定位、钣金件粘接固定、管路临时对接、工件焊接对位等场景中都能见到它的身影，相比大型液压或气动夹紧工装，它无需外接动力源，单人即可快速操作，适配零散、小批量的作业需求，在机修车间、五金装配工位、模型制作工坊中都是常备工具。

　　从功能特性来看，它依靠T型旋转手柄带动螺杆做直线进给，螺杆底端的压盘与C型架的固定夹持面形成对向压紧力，夹持过程中螺杆的梯形螺纹具备自锁特性，夹紧后不会因为作业中的小幅振动出现松脱，能提供稳定的持续压紧力。C型架的开口深度决定了它可夹持工件的最大伸入距离，架体本身采用弧形过渡的受力结构，在螺杆施加额定夹紧力时，架体的应力集中点被分散到弧形过渡段，不会出现架体张口变形甚至断裂的问题，日常使用中即便偶尔超额定负载施加夹紧力，也能通过架体的微量弹性形变抵消部分过载应力，避免结构脆性损坏。

　　设计思路上，这款夹具优先考虑了手动操作的人机工程性，T型手柄的长度经过适配，单手旋转时力臂长度刚好能让操作人员施加合适的预紧力，不会因为力臂过长导致夹紧过载，也不会因为力臂过短出现夹紧力不足的问题。螺杆与C型架的配合段采用了耐磨的螺纹配合结构，长期反复旋转进给也不会出现螺纹滑牙，螺杆底端的压盘做了可自由旋转的结构设计，夹紧工件时压盘会随工件表面自适应贴合，不会因为螺杆旋转带动压盘摩擦工件表面，避免划伤待加工工件的饰面。架体的外轮廓做了圆弧倒角处理，日常取放时不会剐蹭操作人员的手部，也不会刮碰到周边的其他工件或工装。

　　从安装与使用边界来看，这款G型夹无需固定安装，属于可移动便携工装，它的C型架开口高度决定了最大可夹持工件的厚度，使用时只需将C型架的开口跨在待夹紧的工件与基准台面上，旋转T型手柄直到压盘贴合工件表面，再施加半圈到一圈的预紧力即可达到稳定夹持的效果。需要注意的是，它不适合用于大吨位的重载夹紧场景，也不能作为长期承重的吊挂连接件使用，仅适合提供作业过程中的临时紧固力。在进行焊接作业时，要避免焊渣直接飞溅到螺杆螺纹段，防止焊渣粘连螺纹导致进给卡滞；进行粘接固定作业时，要避免胶液流到螺纹配合缝隙中，用完后及时清理接触面的残留胶渍与金属碎屑，能大幅延长它的使用寿命。

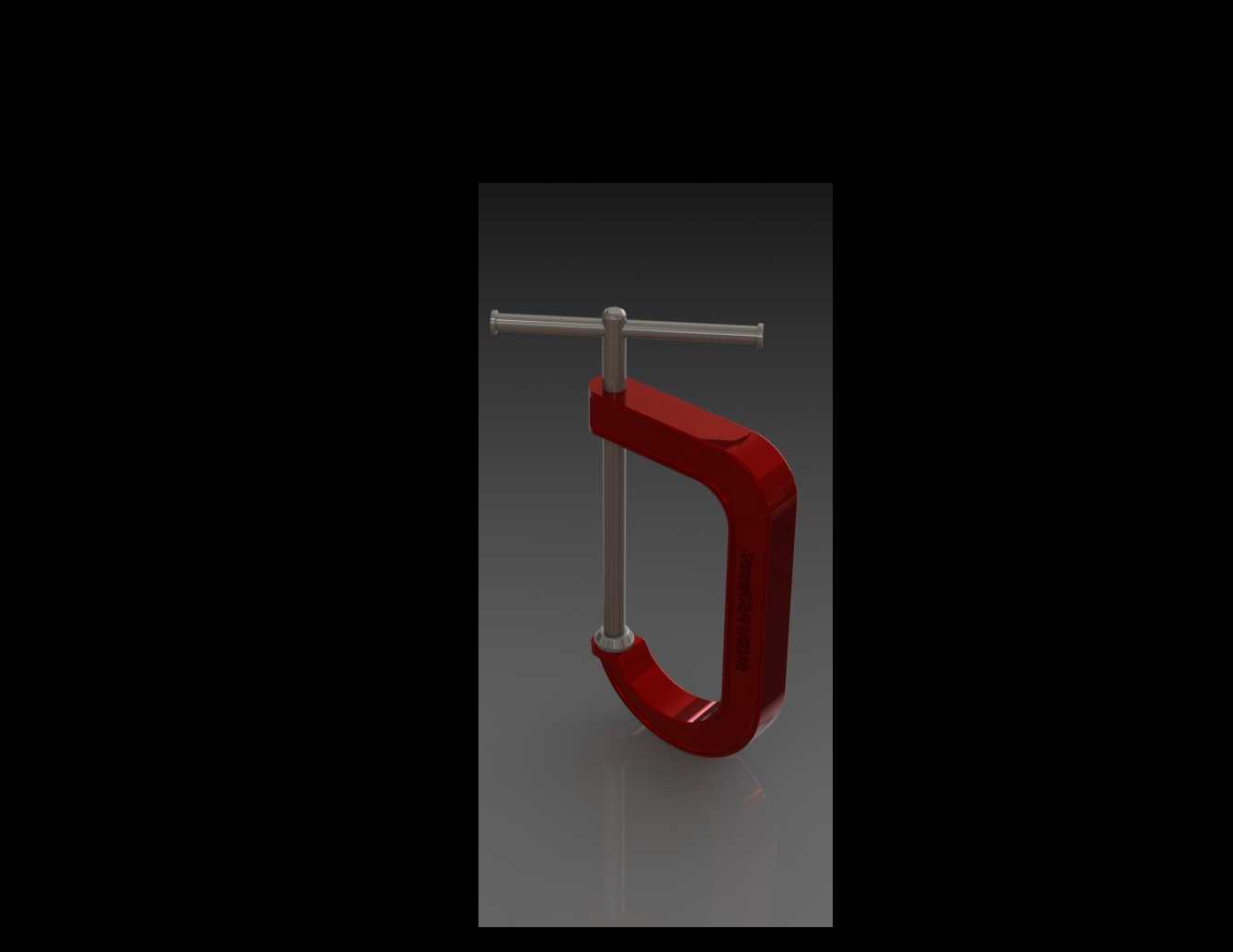

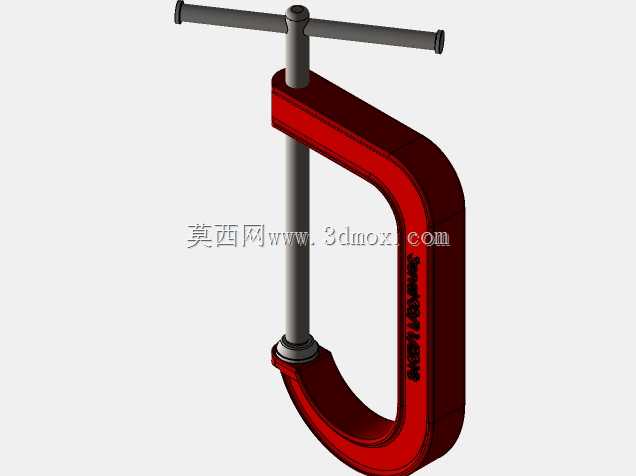

　　在实际建模过程中，这款模型还原了C型架的弧形受力结构、T型手柄与螺杆的连接结构、底端压盘的活动间隙，装配关系完全按照实际工装的配合公差设定，可直接用于工装选型展示、装配作业指导动画制作、五金工具类产品的渲染展示场景，模型的各零件可单独拆分，方便设计人员在此基础上改型适配不同开口尺寸、不同夹持力需求的专用夹具，比如针对狭小空间作业可以缩短C型架的深度，针对大厚度工件夹持可以加大开口高度，针对软质工件夹持可以在压盘表面增加橡胶垫结构，这些改型都可以在现有模型的基础上快速调整，无需从零开始建模。
