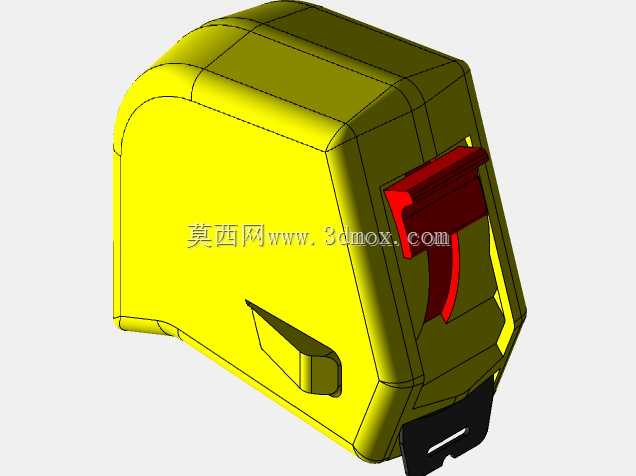

便携自锁式盒尺外观与结构三维数模

　　日常机械加工、家装施工、设备维保现场，盒尺是一线作业人员随身携带的基础测量工具，这款数模还原的自锁式盒尺，针对现场高频使用场景做了结构层面的细节还原。从实际使用场景来看，不管是钣金下料前的板材尺寸复核、管路铺设前的走向长度丈量，还是家具安装时的孔位定位校验，这类盒尺都能单手完成操作，不需要额外辅助固定尺带，适配单人作业的绝大多数短距离测量需求。数模还原的尺身外壳采用圆弧过渡的包胶轮廓设计，边角做了加厚防撞处理，对应实际使用中经常出现的失手掉落、磕碰工位边角的情况，加厚区域能缓冲冲击力，避免内部尺带卷簧结构受撞击后出现卡滞、回缩失效的问题。尺身侧面的红色制动拨片是核心操作部件，建模时还原了拨片的倾斜角度与按压行程，

　　实际使用时拇指自然搭在拨片位置，向下按压即可锁死尺带当前伸出长度，松开后尺带在卷簧作用力下自动回缩，拨片的凸起纹理做了防滑处理，即使手上沾有机油、木屑也能稳定操作，不会出现打滑按不动的情况。尺身侧面的尺带制动副键，对应实际使用中需要临时微调尺带回缩速度的场景，轻按该按键可以控制尺带缓慢回收，避免尺带快速回缩时金属尺边划伤手部，也能防止尺带端头的金属挂钩猛烈撞击尺壳造成变形。数模还原的尺带出口位置做了耐磨金属衬套设计，实际使用中尺带反复伸缩会和出口位置产生摩擦，金属衬套能避免塑料壳体被磨出缺口，防止尺带伸缩时出现偏摆、卡滞的问题，尺带端头的L型金属挂钩做了活动间隙设计，既可以勾住工件边缘测量外尺寸，也能顶在工件端面测量内尺寸，

　　间隙量刚好抵消挂钩本身的厚度，保证内外尺寸测量的精度一致性。从安装边界与外形尺寸来看，这款盒尺的整体轮廓贴合成年人手掌握持弧度，单手握持时手指刚好能环绕尺身下半部分的收腰区域，不会出现滑脱的情况，尺身整体厚度控制在便携范围内，可以轻松放入工装裤的侧袋或者工具包的隔层中，不会占用过多储物空间。内部结构的建模还原了卷簧的安装腔室、尺带的缠绕空间以及拨片的锁止联动结构，锁止结构采用摩擦块压紧尺带的原理，拨片按下时摩擦块紧贴尺带表面，依靠摩擦力阻止尺带回缩，松开后摩擦块在复位弹簧作用下抬起，尺带可以自由伸缩，这种结构的可靠性高，长期使用后只需要更换摩擦块的耐磨胶垫即可恢复锁止力度，维护成本极低。尺身底部的金属挂扣做了弧度处理，

　　可以别在腰带或者工具袋边缘，方便高空作业时随身携带，不需要腾出手专门握持，挂扣的固定位置做了加强筋设计，避免频繁取挂后出现断裂脱落的问题。从结构设计的合理性来看，这款盒尺的壳体采用上下对合的装配结构，结合面位置做了定位止口，装配时可以快速对齐，螺丝孔位隐藏在防滑胶垫下方，既保证了外观的整体性，也能避免螺丝长期暴露在潮湿、多尘环境中出现锈蚀，导致后期无法拆解维护。尺带的表面涂层建模时也做了对应还原，实际产品中该涂层具备耐磨、防弯折的特性，尺带伸出两米长度时不会出现明显弯折下垂，保证单人测量长距离尺寸时的读数准确性，尺带表面的刻度印刷位置做了凹陷处理，避免长期摩擦后刻度被磨掉看不清读数。针对现场使用中容易出现的尺带弯折问题，内部的尺带导向槽做了圆弧过渡设计，尺带回缩时会顺着导向槽平整缠绕在卷簧轮上，不会出现折边、乱卷的情况，延长尺带的整体使用寿命。
