指针式位移检测量具结构设计

　　在机械加工现场的工序间检测环节，这类指针式位移检测量具是一线操作人员最常接触的测量器具，不管是普通车床的工件装夹找正、铣床的进给位移校验，还是工装夹具的装配间隙排查，都能看到它的使用场景。不同于数显类检测器具，纯机械结构的指针式量具不需要额外供电，也不会因为车间内的切削液飞溅、金属粉尘附着出现读数故障，在油污、切削液长期浸润的加工环境里可靠性更强，很多从业十余年的老钳工都更习惯用这类器具完成快速检测。

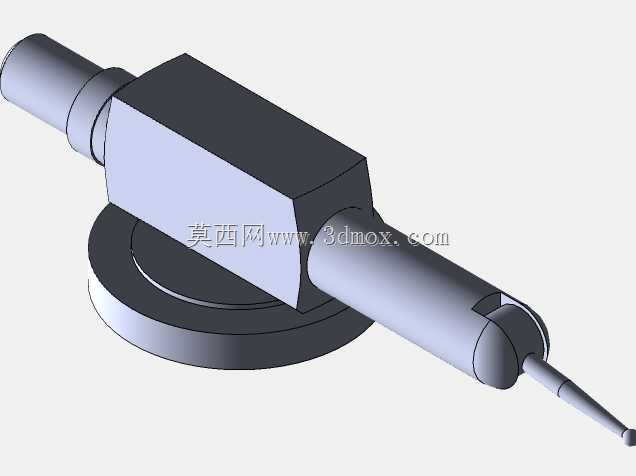

　　从结构设计逻辑来看，整个量具的核心是测杆的直线位移传递结构，测杆采用细长杆设计，下端的硬质合金测头直接接触被测工件表面，当测头受到挤压产生轴向位移时，内部的齿轮齿条传动结构会把直线运动转化为表盘内部指针的回转运动，通过表盘上的刻度线直接读出位移数值。这种传动结构的设计重点在于消除传动间隙，齿轮副的啮合间隙控制在极小范围内，避免测杆往复移动时出现指针空程，影响读数准确性。测杆的导向部分采用耐磨铜套作为滑动支撑，长期往复使用也不会因为磨损出现测杆偏斜，保证测量力始终沿测杆轴向传递，不会因为侧向分力带来测量误差。

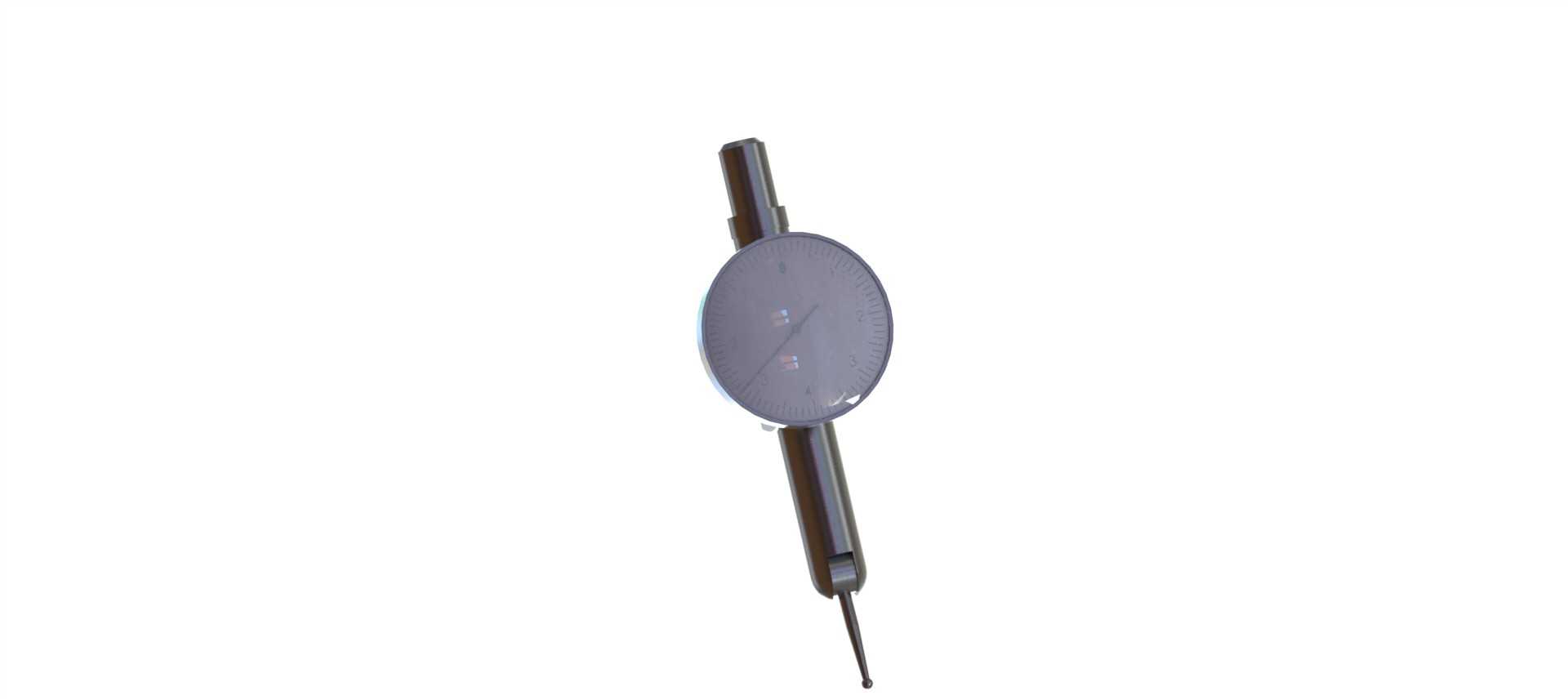

　　表盘部分的设计充分考虑了现场读数的便利性，圆形表盘的直径适配人眼在30到50厘米距离的读数习惯，刻度线采用粗细区分的设计，整毫米刻度线更长更粗，0.01毫米的分度值刻度线更细，指针采用轻量化的铝合金材质，转动惯量小，测杆快速移动时指针不会出现过冲抖动。表盘外圈带有可转动的表圈，上面带有对位标记，检测前可以转动表圈把指针零位和标记对齐，不需要反复调整工件位置就能完成相对位移的测量，这一设计在批量工件的快速检测中能大幅提升效率，比如检测轴类零件的圆跳动误差时，只需要把表架固定在机床导轨上，测头顶在工件外圆表面，转动工件一圈就能直接从表盘上读出跳动数值，不需要额外计算差值。

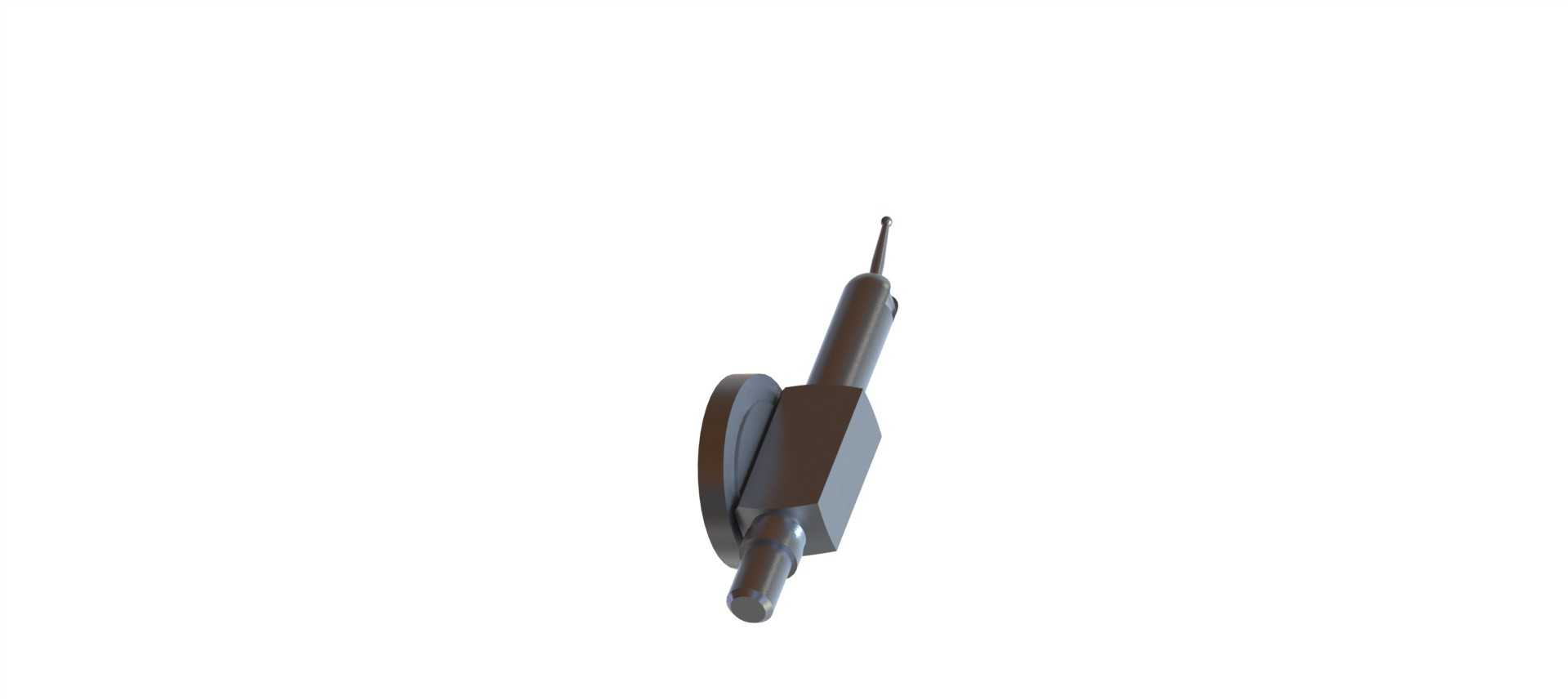

　　从安装边界来看，这类量具的尾部带有安装夹持杆，直径统一为标准的8毫米尺寸，能够适配市面上绝大多数通用表架、磁性表座的夹持孔，不需要额外制作转接工装。测杆的行程覆盖了常见的检测需求，常规检测场景下不需要频繁调整表架的固定位置，就能完成0到10毫米范围内的位移检测。整个量具的外形没有突出的尖锐棱角，在狭窄的设备内部空间检测时，不会剐蹭设备内部的管线或者零件表面，握持部位的防滑设计也方便操作人员在手持检测时稳定控制量具位置，不会因为手滑导致测头磕碰工件表面，损坏硬质合金测头。

　　在实际装配调试场景中，这类量具还常被用来检测设备导轨的直线度、工作台的平行度误差，安装时只需要把表座吸附在设备的固定基准面上，测头沿被测表面缓慢移动，观察指针的摆动范围就能判断形位公差是否符合要求。不同于专用检测设备，这类通用量具的适配性极强，不管是小型精密零件的尺寸检测，还是大型设备的装配精度校验，都能通过搭配不同的表架完成检测作业。设计时还考虑了长期使用的维护性，表盘的表蒙采用防刮的透明材质，即使偶尔和工件发生轻微磕碰也不会出现划痕影响读数，后盖的密封结构能阻挡金属粉尘和切削液进入内部传动结构，日常使用只需要定期在测杆部位涂抹少量润滑油，就能保证传动结构的顺畅，不需要复杂的拆解维护。
