Weg SWA系列伺服电机三维结构模型

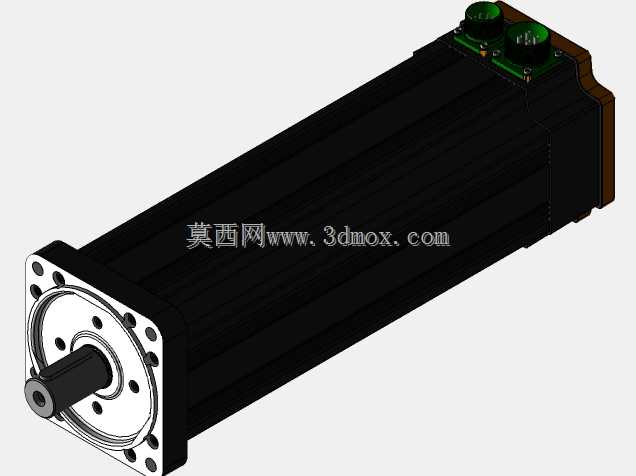

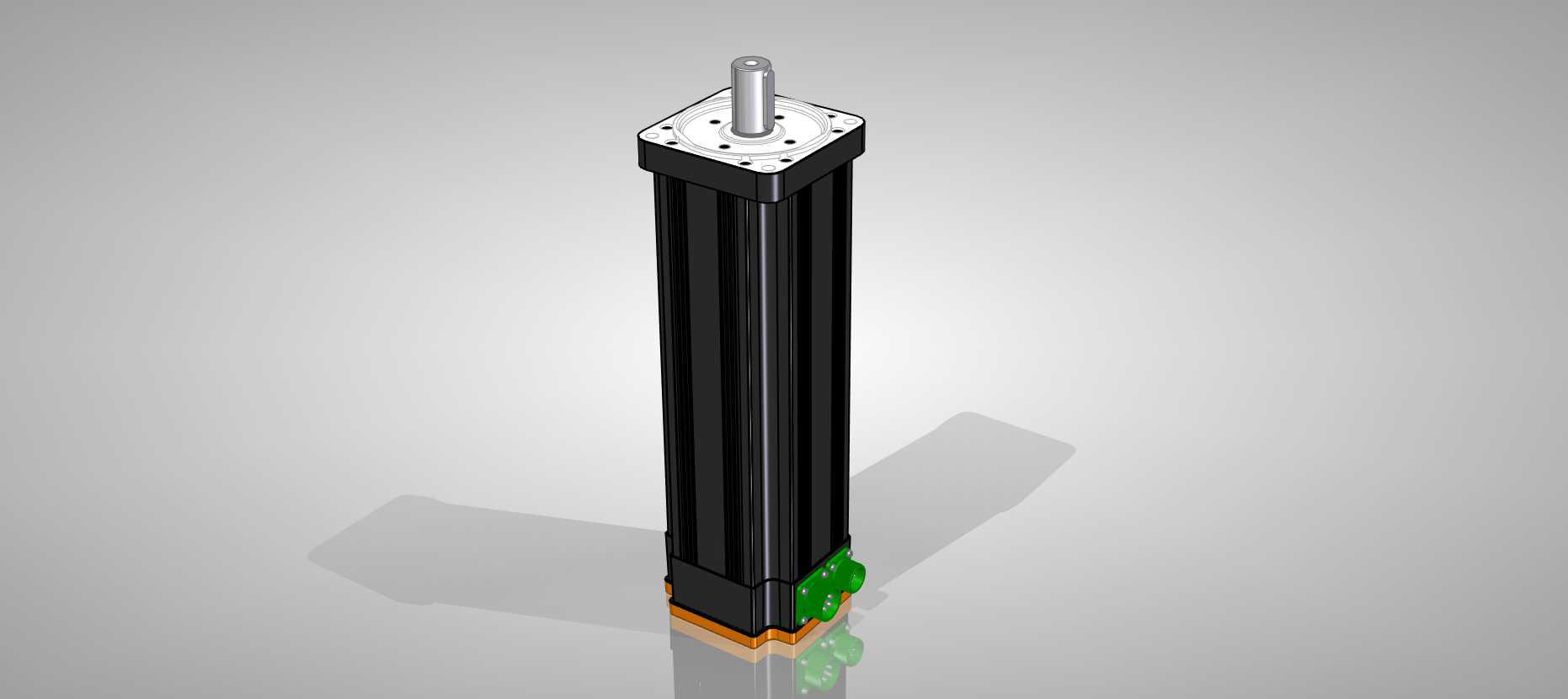

　　这款伺服电机的三维建模完全还原了实体设备的结构细节，从输出端的法兰安装面到尾部的接线端子座，每一处结构都对应实际量产产品的加工与装配要求。在自动化生产线的布局设计阶段，这类模型的核心作用是提前确认驱动单元的安装空间，避免后续装配时出现与周边结构件的干涉问题——不少刚入行的结构设计师容易忽略接线端的走线空间预留，这款模型完整还原了顶部绿色接线端子的凸起高度与安装位置，能直接在装配环境中模拟线缆弯折半径，确认走线路径是否会与周边的拖链、支架产生碰撞。

　　从实际应用场景来看，这款额定转速2000转每分、额定扭矩40牛米的伺服电机，多用于中负载的工业机器人关节、自动化输送线的精准定位工位、以及非标专机的进给驱动单元，相比同功率段的步进电机，它的闭环控制特性可以在负载波动时维持稳定的转速与位置精度，在需要频繁启停、正反转切换的工况下，发热控制与响应速度都有明显优势。建模时特意保留了电机本体侧面的散热筋结构，这部分结构并非装饰性设计，实际运行中电机定子产生的热量会通过机壳的散热筋与周边空气完成热交换，在做设备热仿真分析时，这些散热筋的表面积、排布角度都会直接影响仿真结果的准确性，因此建模时没有对这部分细节做简化处理，每一条散热筋的凸起高度、间距都与实物保持一致。

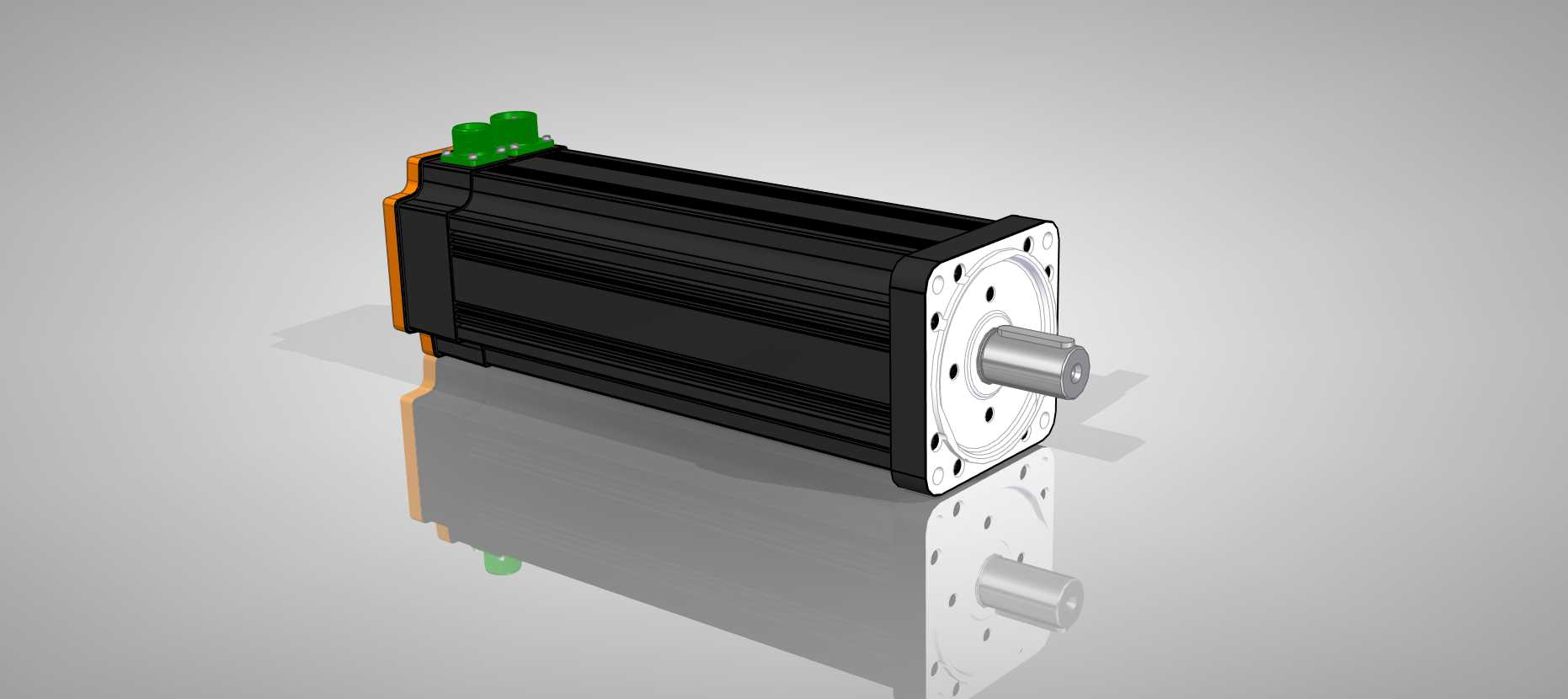

　　安装边界方面，输出端的法兰采用标准的方形安装止口设计，止口的配合公差、安装孔的孔位分布都严格按照对应机座号的行业标准制作，设计师在做安装板设计时，可以直接从模型中提取安装孔的坐标尺寸，不需要再额外查找产品手册核对参数；输出轴的轴径、键槽尺寸也完全还原实物，连轴器选型时可以直接匹配轴径参数，确认连轴器的内孔规格、键槽宽度是否适配，避免出现选型错误导致的配件返工。电机尾部的结构没有做冗余设计，平整的端面可以适配不同规格的刹车模块——这款无刹车版本的模型也预留了刹车组件的安装接口，后续如果需要拓展带刹车的型号，只需要在现有模型基础上加装对应模块即可，不需要重新构建电机本体的基础结构。

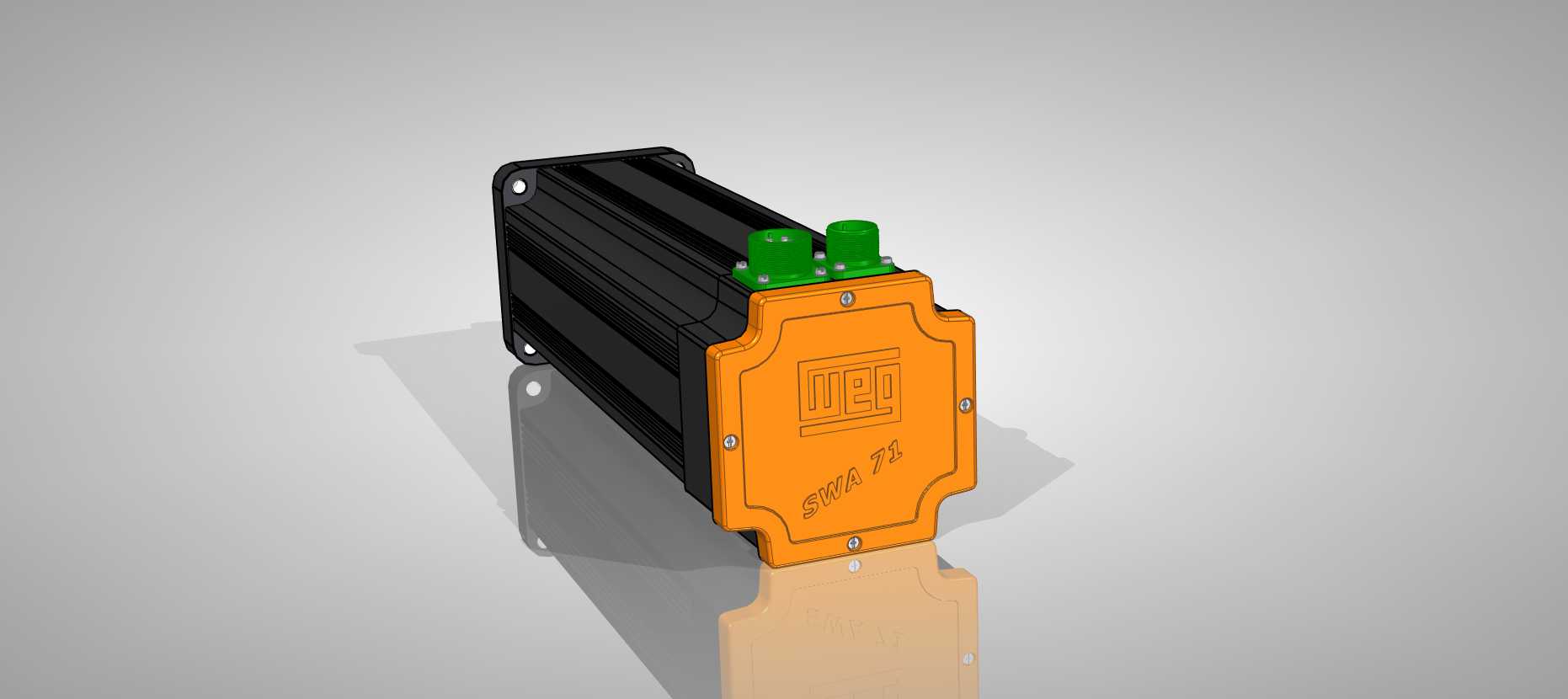

　　在做机器人关节的集成设计时，这款电机的本体长度是核心布局参数，模型中准确还原了电机从法兰安装面到尾部端盖的总长度，设计师可以根据关节的活动范围，确认电机尾部在关节摆角达到极限位置时，是否会与机械臂的大臂结构产生碰撞；同时本体侧面的安装平面也做了细节还原，部分安装场景下会通过侧面的螺孔安装电机固定支架，这些螺孔的位置、深度都在模型中做了准确体现，不需要再单独测量实物就能直接提取设计参数。接线端子部分的模型还原了端子的防护结构，绿色的端子座带有线缆固定卡槽，实际接线时线缆压接完成后可以通过卡槽固定，避免设备运行过程中的振动导致线缆松脱，建模时也保留了端子座的安装螺丝孔位，方便设计师在做电气布局时确认端子座的拆装空间，确保后续维护时不需要拆解周边结构就能完成接线操作。

　　从设计思路上来说，这款模型没有做过度的细节简化，既保证了装配时的干涉检查精度，也控制了模型的整体面数，在大型装配体中调用时不会出现明显的卡顿问题——不少工程师在做设备建模时容易陷入两个极端，要么把模型简化到失去干涉检查的意义，要么把所有内部的绕组、轴承细节都做出来导致装配体文件过大无法流畅操作，这款模型的细节程度刚好适配设备布局设计、安装干涉检查、配件选型的实际需求，机壳的圆角、端盖的固定螺丝位置、输出轴的倒角这些影响装配的细节都完整保留，而内部不影响外部装配的结构则做了合理的省略，兼顾了模型精度与使用流畅度。在做自动化设备的虚拟调试时，这款模型可以直接导入虚拟仿真环境，匹配对应的运动控制参数，模拟电机在不同负载下的运行状态，提前验证传动结构的刚性是否满足工况要求，减少现场调试时的问题排查时间。
