机器人关节用DS-3128数字伺服执行器结构

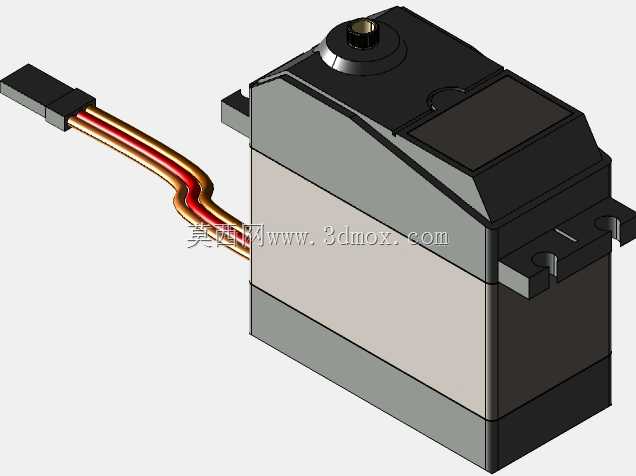

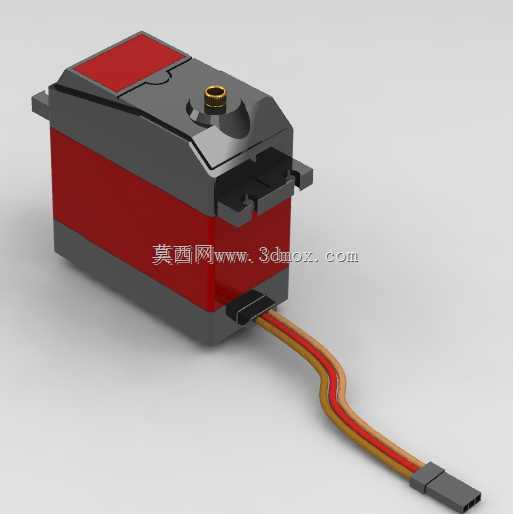

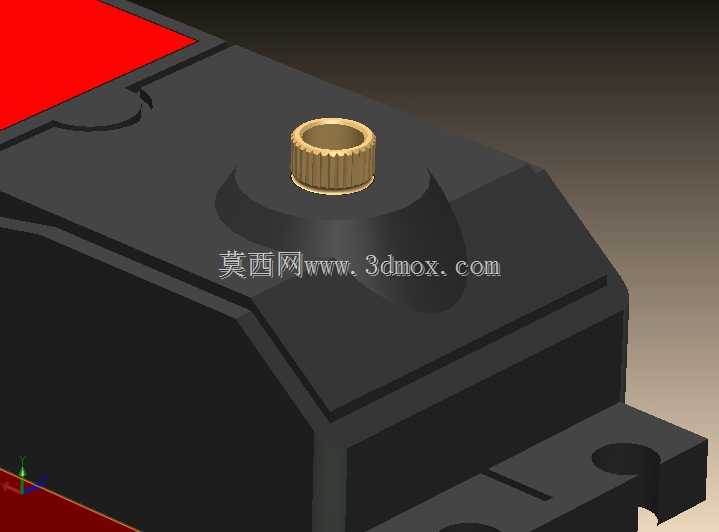

　　在桌面级机械臂、教育类机器人、小型自动化变位机构的设计选型过程中，这类大扭矩数字伺服是非常常见的执行元件，很多刚接触小型运动机构设计的工程师容易忽略伺服本体的安装边界与输出特性，导致后期装配时出现干涉、负载不匹配的问题。从结构设计角度看，这款伺服的外壳采用上下扣合的硬质工程塑料结构，主体外壳做了加强筋布局，在输出轴侧的上盖区域嵌入了金属轴套，用来承受输出端的径向负载，避免长期带载转动时塑料轴孔出现磨损旷量，这一点和早期纯塑料外壳的入门级舵机有明显区别，更适合需要频繁正反转、带一定径向负载的关节场景。

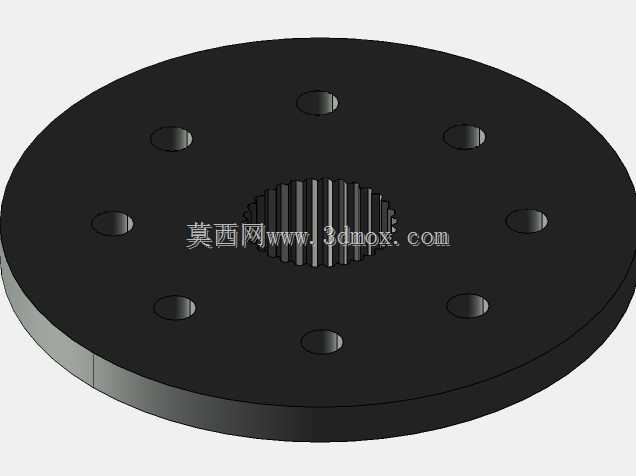

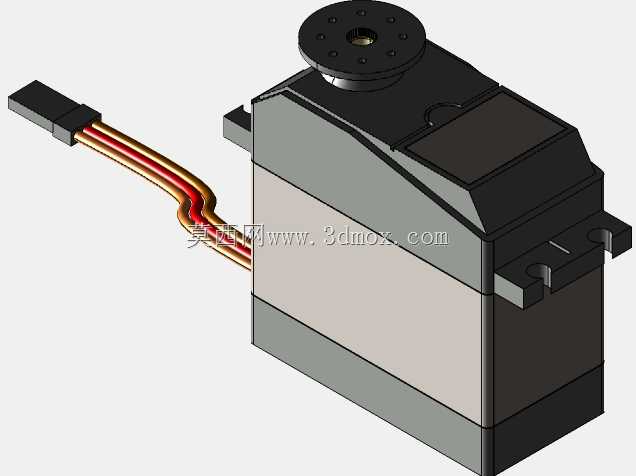

　　实际应用中，这类伺服常被用在多自由度机械臂的小臂、腕关节位置，也会作为小型自动化夹具的开合驱动元件，或是航模舵面、教育类竞赛机器人的动作执行单元。它的输出端采用标准的25T齿形花键轴，和市面上绝大多数通用舵机摇臂、舵盘的安装尺寸兼容，设计安装结构时不需要额外定制转接件，能大幅缩短样机迭代的周期。本体两侧预留的安装凸耳是核心的安装定位基准，凸耳上的安装孔中心距、孔径都符合小型伺服的通用安装规范，做安装支架时只要按照孔位做定位销孔或者螺丝过孔即可，需要注意的是安装凸耳的厚度有限，锁附安装螺丝时不能用过大的扭矩，否则容易造成凸耳开裂，很多新手在装配时容易在这里踩坑。

　　从功能特性上看，这类数字伺服内部集成了位置反馈电位器、直流驱动电机与减速齿轮组，外部通过三线接口连接控制端，分别负责电源供给、接地与PWM控制信号输入，控制逻辑和通用RC伺服保持一致，不需要额外编写复杂的驱动协议，普通的运动控制板卡、单片机IO口都能直接输出信号驱动，对于快速搭建原型机非常友好。出线端采用了带应力释放的护套结构，线缆从本体尾部引出，做机构运动路径规划时需要给线缆留出足够的弯曲半径，避免关节转动过程中线缆被反复弯折出现内部线芯断裂，尤其是在做连续旋转的关节设计时，要提前计算好关节的转动角度范围，避开线缆拉扯的极限位置。

　　建模过程中需要重点关注几个关键尺寸边界：首先是输出轴的中心高度，这个尺寸直接决定了关节转动时的回转中心位置，一旦设计偏差会导致整个机械臂的连杆运动学参数出现误差，末端定位精度无法达标；其次是本体的整体长宽高尺寸，尤其是尾部出线位置的突出长度，在做紧凑结构布局时，很容易因为忽略尾部线缆接头的长度，导致伺服安装到位后和相邻的结构件出现硬干涉；另外输出轴的有效啮合长度也需要重点核对，选配舵盘时要保证花键的啮合长度足够，避免带载时出现舵盘打滑、扫齿的问题。

　　很多工程师在做这类伺服的配套结构设计时，会忽略减速齿轮组的背隙问题，实际上这类小型伺服的减速组多采用塑料齿轮搭配少量金属齿轮，存在一定的回程间隙，如果用在对定位精度要求较高的场合，需要在结构设计时预留消隙结构，或者在控制算法上做反向间隙补偿，不能直接按照零背隙的参数去做运动学仿真，否则实际调试时会出现明显的位置偏差。另外外壳的散热设计也需要考虑，当伺服长时间处于堵转或者大负载工况下，外壳表面会有明显的温升，如果安装结构把伺服完全包裹在密闭空间里，会导致内部驱动电路过热保护，甚至烧毁驱动芯片，所以做安装支架时最好在伺服外壳周围留出一定的散热间隙，不要完全贴紧其他隔热结构件。

　　在做装配公差设计时，安装孔的配合间隙要控制在合理范围，间隙过大会导致伺服本体在频繁正反转时出现晃动，影响输出端的定位稳定性，间隙过小则会导致装配难度提升，批量生产时容易出现装不上的问题。输出轴和外部摇臂的连接最好加设防松螺丝，因为伺服在正反转切换时会产生一定的冲击振动，长期运行如果没有防松措施，固定螺丝很容易松动脱落，造成机构动作失效。
