老式手摇齿轮传动木工钻孔工具结构

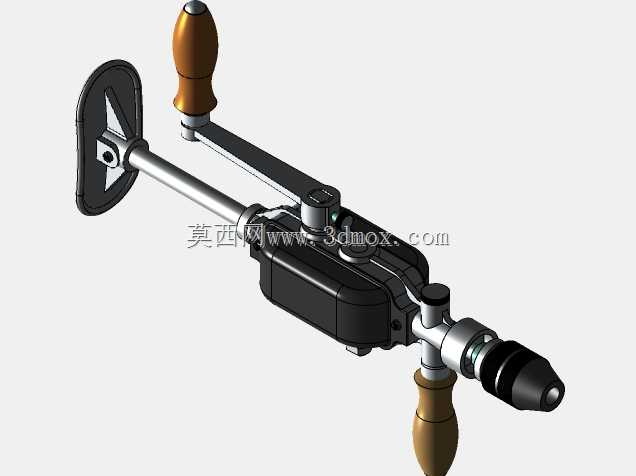

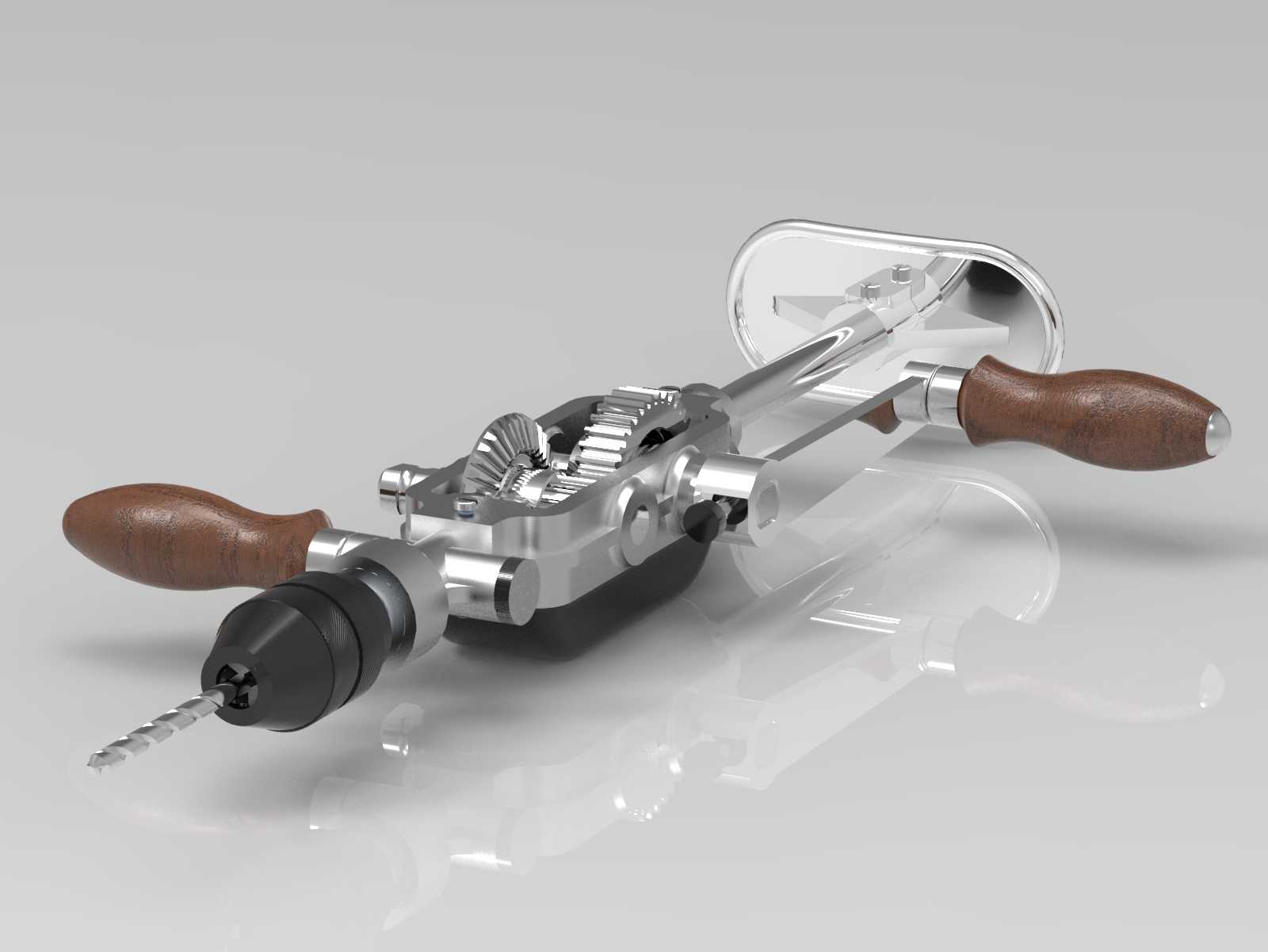

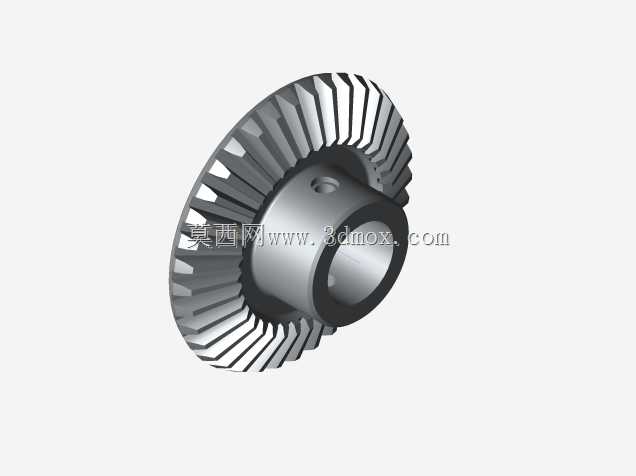

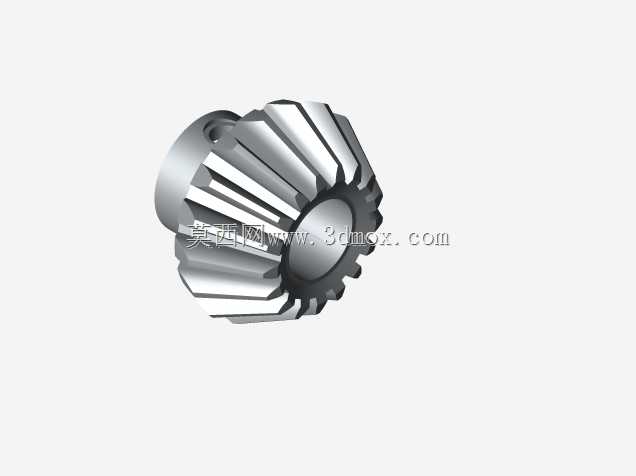

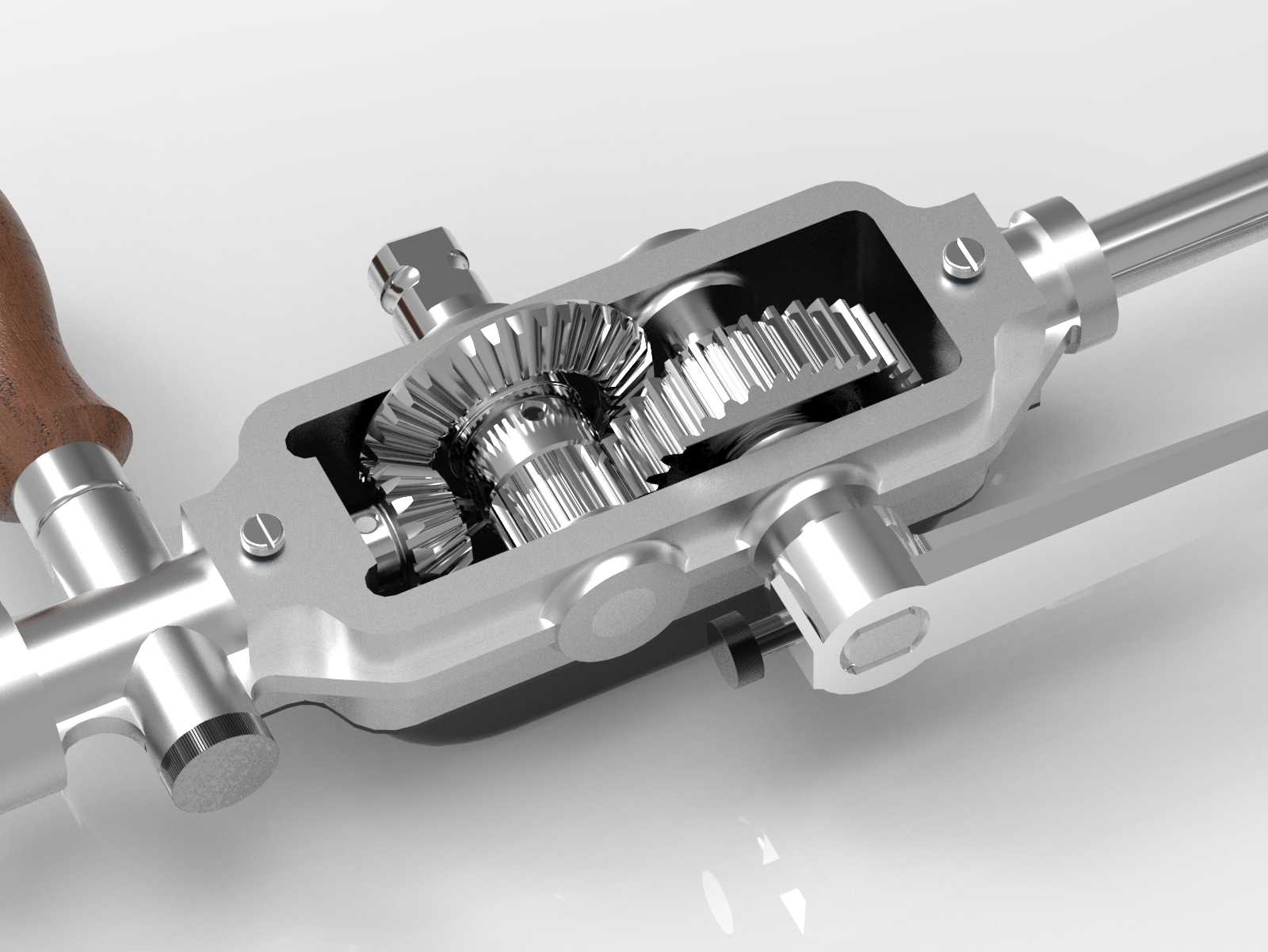

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的钻孔作业需求展开，在野外无供电、装修现场临时补孔、木工精细加工等场景中，这类工具不会受电源线路限制，也不会产生电动工具的高频震动与噪音，对加工面的扰动极小，适合对精度要求不高但作业环境受限的钻孔工序。从结构组成来看，整体采用双握持手柄布局，主握持手柄位于机身尾部，采用符合人体工学的弧面木质握把，表面做了圆弧过渡处理，长时间握持施力时不会硌手，副握持手柄位于机身前端侧方，作业时可由副手扶持稳定机身，避免钻孔过程中钻头偏移。核心传动部分采用锥齿轮换向结构，将摇臂的圆周旋转运动转换为钻头夹头的轴向旋转输出，齿轮组采用外露式布局，既方便日常清理木屑灰尘，也能在作业过程中随时观察齿轮啮合状态，

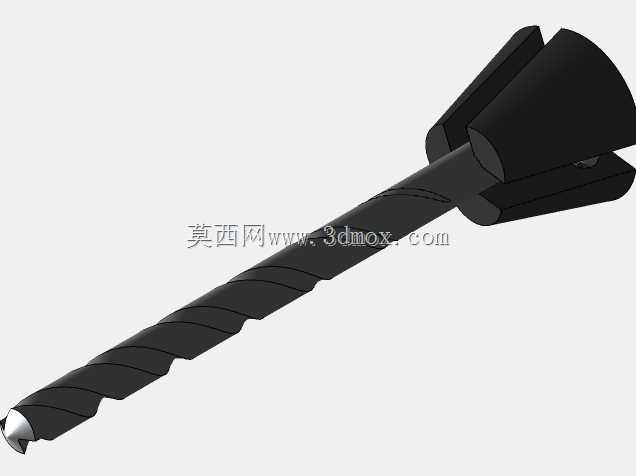

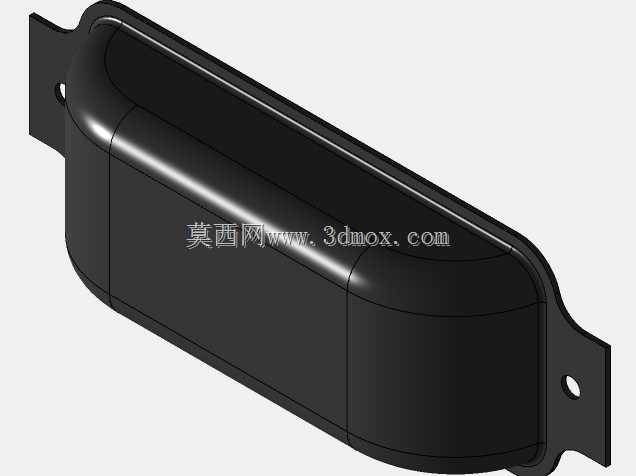

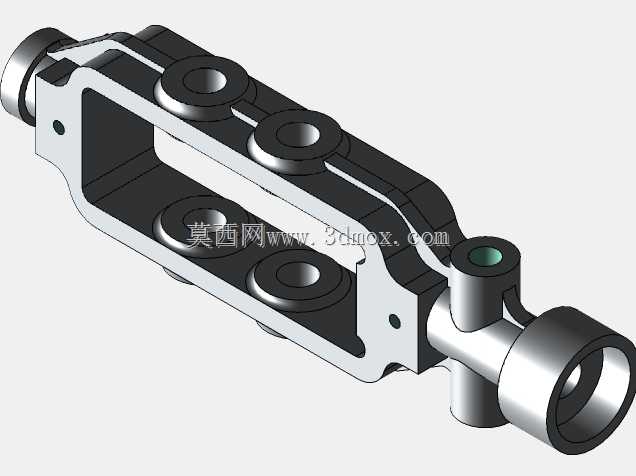

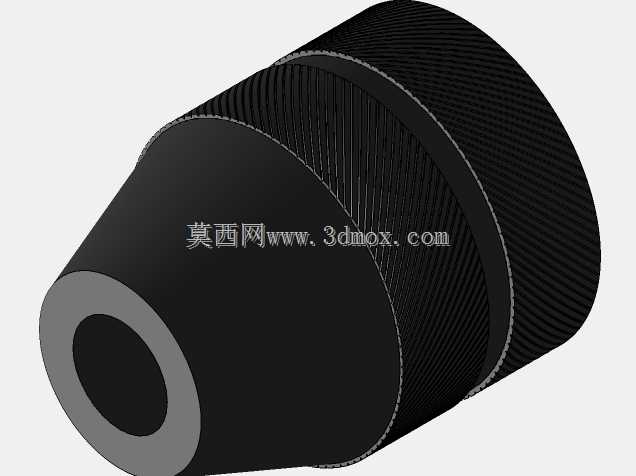

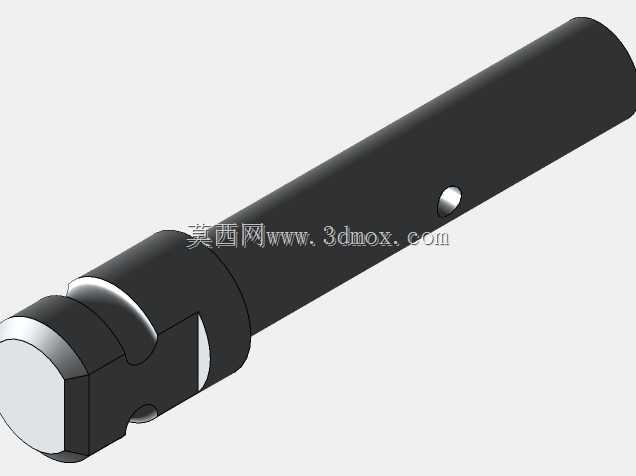

　　及时加注润滑脂减少传动磨损，齿轮模数匹配手动施力的扭矩范围，不会出现传动比过大摇臂费力、或是传动比过小钻头转速不足的问题。钻头夹头采用三爪自定心结构，可夹持不同直径的直柄麻花钻，夹头锁紧结构采用螺纹旋紧方式，无需额外扳手即可完成钻头装拆，适配现场快速更换钻头的作业需求。机身主体框架采用冲压金属板材弯折成型，关键受力位置做了加厚处理，摇臂与齿轮轴的连接位置设置了耐磨衬套，减少反复旋转带来的轴孔磨损，延长工具整体使用寿命。前端设置的胸托结构是这类老式手钻的典型设计，作业时可将胸托抵在操作者胸前，借助身体的压力向前给进，无需单纯依靠手臂力量施压，能大幅降低长时间作业的体力消耗，胸托表面做了圆弧翻边处理，接触衣物或身体时不会产生剐蹭。

　　从安装边界与尺寸适配来看，整体长度控制在成年人双臂可舒适操作的范围内，摇臂旋转半径不会超过机身最大宽度，在狭窄的柜体内部、木工作业台边角位置作业时，不会出现摇臂磕碰周边物件的问题，机身重量分布经过平衡设计，重心落在两个握持手柄之间，单手握持时机身不会出现歪斜。这类工具的设计思路完全服务于手动作业的实际需求，没有多余的冗余结构，每个部件都对应明确的功能：木质握把兼顾绝缘与防滑特性，在潮湿的木工作业环境中使用也不会出现打滑问题；金属传动部件表面做了防锈处理，长期存放也不会轻易锈蚀；齿轮啮合间隙控制在合理范围，既不会因间隙过大产生传动旷量，也不会因间隙过小导致转动卡滞。在实际木工开孔作业中，这类手摇钻的转速完全由操作者手动控制，针对软木、

　　硬木不同材质可灵活调整摇臂转动速度，避免电动工具转速过高导致木材烧糊、孔壁粗糙的问题，开出的孔壁光滑无毛刺，后续无需额外打磨即可直接用于榫卯装配或是五金件安装。针对薄木板、亚克力板等易碎裂的材料加工场景，手动控制的给进压力能精准控制钻头穿透的力度，不会出现电动钻压力过大击穿材料、导致材料背面崩边的问题。结构上没有易损的电子元件，日常维护仅需定期给齿轮位置加注润滑油、检查夹头的锁紧力度即可，即使在多尘、潮湿的恶劣作业环境中也能稳定工作，不会出现电动工具常见的电机烧损、线路故障等问题。
