H13材质长柄扁凿五金工具结构设计

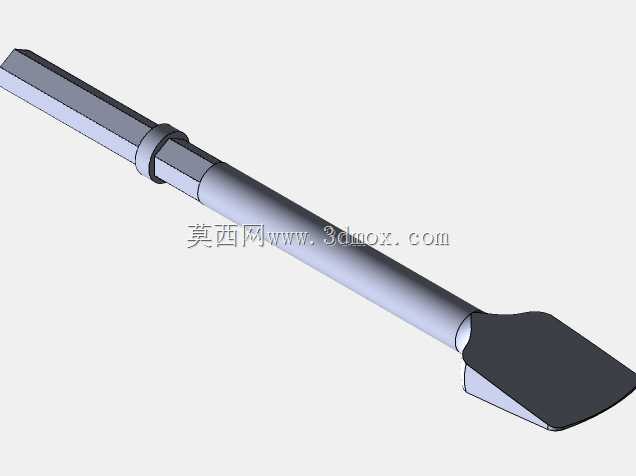

　　这款长柄扁凿的结构设计完全围绕重型凿削作业的实际工况展开，首先从作业场景来看，这类工具主要适配气动破碎镐、重型电镐等动力设备，应用在建筑拆除、石材加工、铸件清砂、金属焊缝剔除等一线作业场景，作业过程中需要承受高频冲击载荷、侧向掰动扭力以及与被加工材料的剧烈摩擦，因此整体结构的强度匹配是设计的核心出发点。从功能特性上看，凿体采用分段变径结构，尾端为六角形夹持段，该段的截面尺寸严格匹配主流风镐、电镐的夹头内腔尺寸，保证装夹后无旷量，避免冲击过程中因间隙存在产生的偏载，进而防止夹头磨损和凿体断裂；夹持段下方设置有环形定位凸台，该凸台的作用是限制凿体装入动力头的深度，一方面保证冲击活塞的打击行程处于设计区间，避免空打损坏设备内部结构，

　　另一方面也能防止凿体在作业过程中从夹头内滑脱。中间的杆身部分采用圆形截面设计，相比等径六角杆，圆形杆身在承受侧向力时应力分布更均匀，不会出现六角棱边位置的应力集中问题，同时杆身做了合理的长径比匹配，既保证足够的作业深度，能伸入狭窄缝隙、深腔结构内完成凿削，又避免杆身过长导致的刚性不足，减少作业过程中的弹跳、偏斜问题。头部的扁凿刃口采用大圆弧过渡的楔形结构，刃口宽度大于杆身直径，这种设计一方面能扩大单次凿削的接触面积，提升作业效率，另一方面楔形刃口的角度经过反复验证，在凿削混凝土、石材、铸铁等不同材质时，既能保证刃口的切入能力，又不会因刃角过小导致崩口、卷刃。材质选用H13热作模具钢是结合工况的针对性选择，H13钢具备优异的红硬性、

　　冲击韧性和耐磨性能，即使在长时间高频冲击产生的温升条件下，依然能保持足够的硬度和强度，不会出现刃口软化、杆身变形的问题，相比普通碳素钢凿子，使用寿命能提升数倍。从安装边界来看，尾端六角夹持段的对边尺寸、定位凸台的外径和位置尺寸、杆身的外径、刃口的宽度和厚度都有严格的公差控制，保证能适配市面上多数同规格的动力夹持机构，不需要额外改装即可直接装夹使用；刃口部分的热处理区域做了明确的范围划分，刃口段硬度控制在合理区间，保证耐磨和抗崩损性能，杆身部分则保持相对更高的韧性，避免冲击过程中发生脆断。设计过程中还充分考虑了作业过程中的受力传递路径，冲击载荷从尾端夹持段传入，经过杆身均匀传递到头部刃口，整个轴线方向的截面变化都采用圆角过渡，

　　不存在直角突变的结构，从根源上减少应力集中点，降低长期冲击载荷下的疲劳断裂风险。另外，扁形的头部设计除了平面凿削之外，还能用于缝隙扩张、焊渣清理、铸件飞边去除等多种作业场景，相比尖凿，其作业面更宽，处理平面类、缝隙类工况的效率更高，在石材加工场景中还能用于板材的修边、找平，在建筑拆除场景中可以用于瓷砖铲除、墙面开槽、混凝土破碎等作业，在机械加工场景中能够完成铸件浇冒口残留的剔除、焊缝缺陷的清理等工作。整个结构没有多余的设计，所有的截面变化、尺寸设定都是围绕实际作业中的载荷情况、装夹需求、功能目标来确定，没有冗余的装饰性结构，完全服务于工具的实用性能，保证在高强度、高频率的作业工况下能保持稳定的性能表现，减少工具更换频率，降低一线作业的工具成本。
