工业蒸汽压烫设备三维结构设计

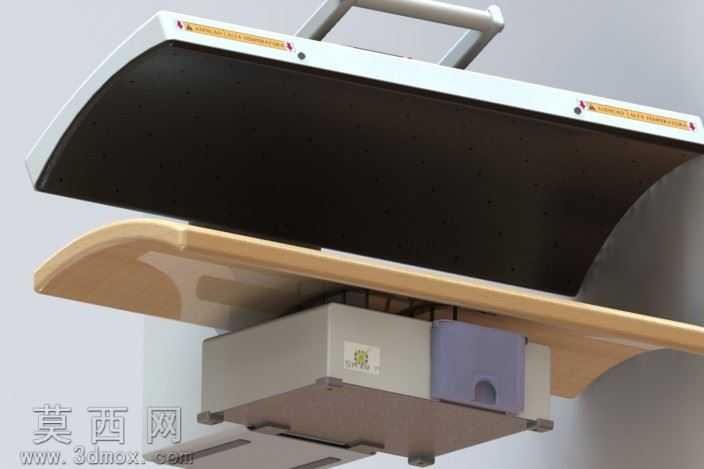

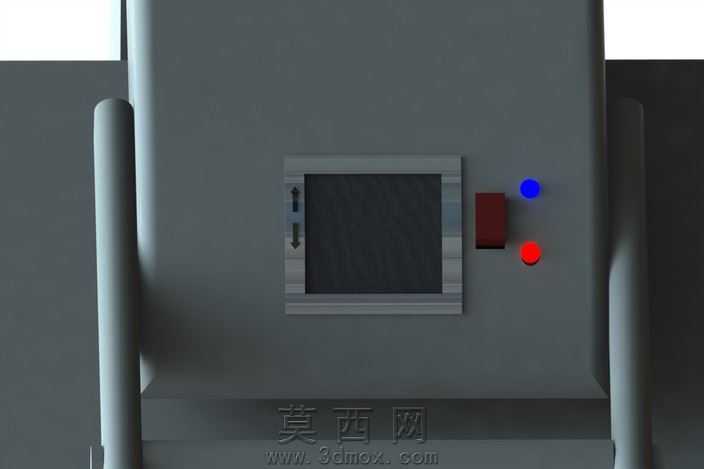

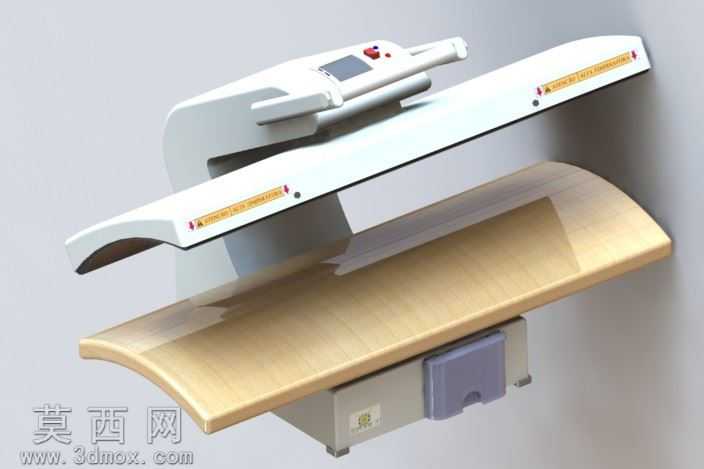

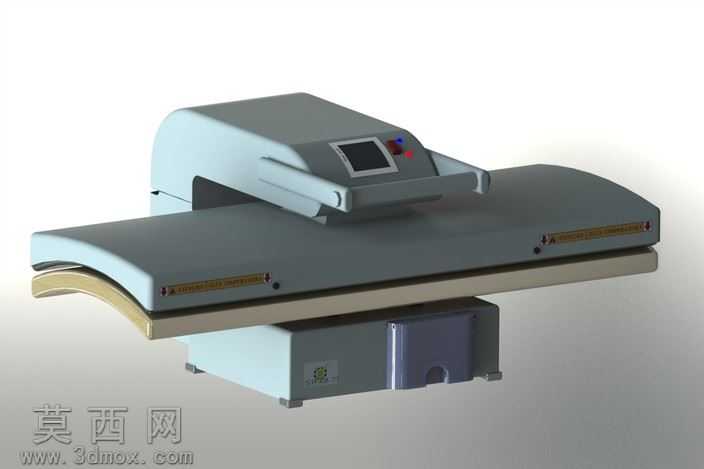

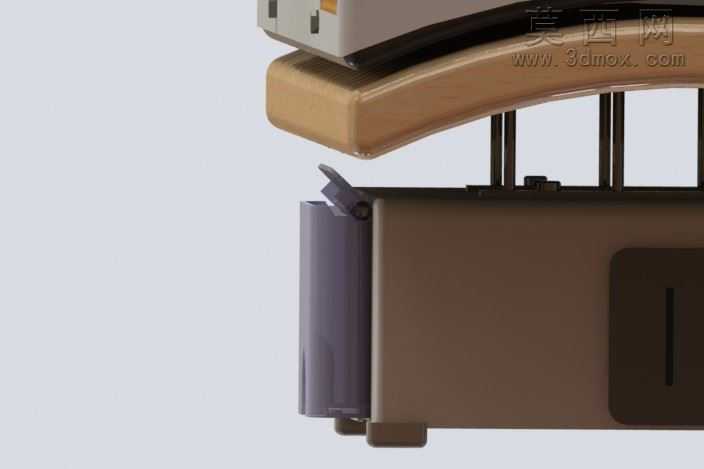

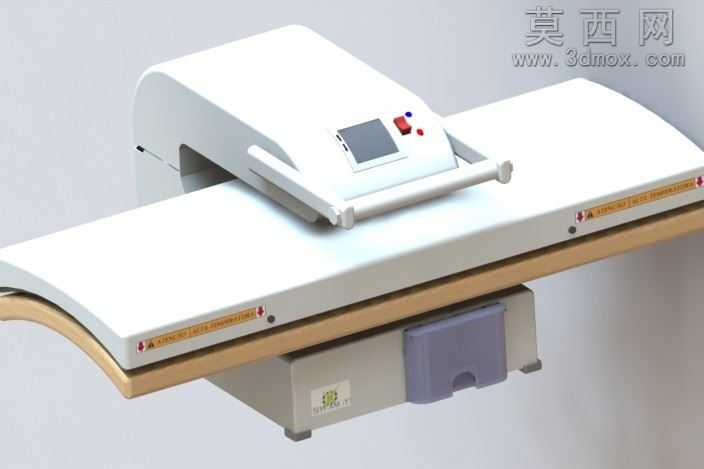

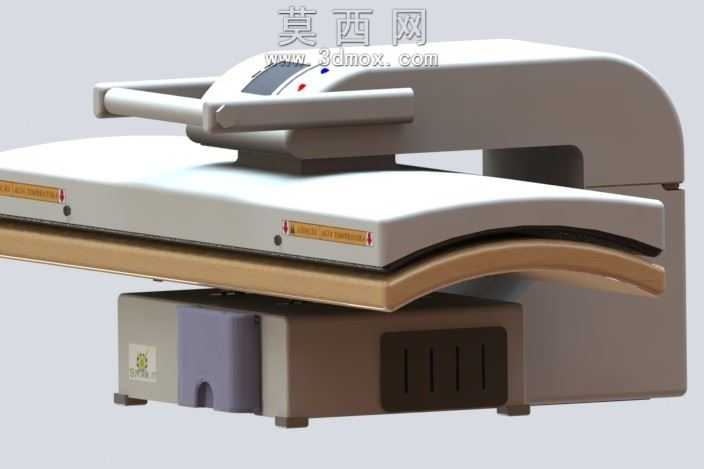

本三维模型采用主流三维机械设计软件完成全参数化建模，整体遵循工业熨烫设备的真实结构比例进行1:1还原，建模过程中严格把控各部件的装配约束关系，确保活动部件的运动逻辑符合真实设备的运行规律。模型整体分为上压合模组、承托工作台、底部主机箱体三个核心功能区块，上压合模组采用弧形压合面设计，建模时通过曲面放样、曲率连续约束完成压合面的曲面构建，保证压合面的弧度均匀过渡，避免出现曲面褶皱、曲率突变的问题，压合面边缘设置的安全警示标识采用贴图材质配合凹凸通道实现，还原真实设备的警示标识质感。上模组的操作扶手采用圆角矩形截面扫描建模，扶手与上模组主体的连接部位做了圆角过渡处理，避免生硬的直角拼接，上模组顶面的操作控制面板区域，通过分割面、凸起特征建模还原了控制按键、状态指示灯的布局，指示灯部位采用半透明自发光材质，渲染时可模拟设备通电后的状态显示效果。中部承托工作台采用分层结构设计，上层为耐高温压合垫板，建模时通过多层拉伸特征区分垫板的不同材质层，垫板边缘的定位标识采用凹陷蚀刻特征建模，配合金属磨砂材质还原垫板的耐磨质感；工作台与底部主机之间的弧形过渡压条，通过曲面扫掠、布尔合并完成结构整合，保证压条与上下模组的贴合间隙均匀一致。底部主机箱体采用钣金折弯特征建模，还原真实钣金设备的折弯圆角、拼接缝隙，箱体侧面的散热格栅通过线性阵列特征完成均匀排布，格栅的通风间隙尺寸符合工业设备散热设计规范，箱体正面的储物抽屉采用抽拉结构装配约束，抽屉面板的拉手做了人体工学弧度设计，箱体底部的支撑脚垫采用橡胶材质，通过软质材质参数设置还原脚垫的防滑缓冲质感。渲染阶段采用三点布光方案，主光源模拟车间顶光效果，辅光源补充暗部细节避免死黑，背光源勾勒设备轮廓突出体积感，材质设置上区分了工程塑料外壳的哑光质感、金属压合面的轻微反光质感、橡胶脚垫的漫反射质感、警示标识的印刷质感，不同材质的粗糙度、金属度参数经过反复调试，最终渲染效果贴近真实工业设备的视觉表现。建模过程中对设备的开合压合结构做了运动干涉检查，确保上模组下压过程中与工作台、侧边结构无碰撞干涉，各连接部位的装配间隙控制在合理公差范围内，整体模型结构完整，细节丰富，可用于设备结构展示、原理演示、二次设计优化等场景。
