Cree XML规格LED发光发射器结构设计

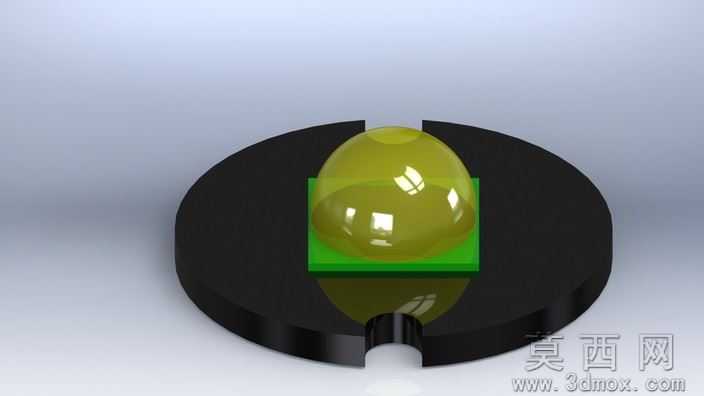

本作品为大功率LED发光发射器的三维结构设计，建模过程严格参照Cree XML系列LED的实物尺寸参数，还原了12.8毫米圆形MCPCB基板、T6色温等级灯珠的完整装配结构。建模阶段首先完成圆形金属基印刷电路板的主体构建，精准还原基板边缘的定位缺口结构，该缺口用于装配时的防呆定位，避免安装方向错误导致的焊盘对位偏差；基板表面预留灯珠焊接的焊盘区域，厚度参数匹配常规铝基板的0.8毫米标准规格，边缘做微小倒角处理还原真实板材的加工特征。灯珠部分的建模分为封装透镜、荧光胶层、芯片基座三个层级，外层半球形封装透镜采用高透光学材质参数设置，建模时通过曲面放样构建光滑的半球弧面，表面添加轻微的光学级抛光质感，还原环氧树脂封装的通透特性；透镜下方的方形基座为陶瓷散热基材，建模时还原其规整的直角棱边结构，表面设置哑光陶瓷材质，体现高导热陶瓷的细腻磨砂质感。整体装配关系严格遵循实物的堆叠逻辑，陶瓷基座居中固定于圆形MCPCB的焊盘区域，半球形透镜同轴对齐基座中心，各部件之间的配合间隙控制在工业生产允许的公差范围内，还原真实LED器件的装配精度。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，在透镜表面形成自然的高光反射点，体现透明封装材质的折射与反射特性；黑色圆形展示底座采用哑光磨砂塑料材质，表面添加微弱的环境反射，衬托LED器件的结构轮廓，底座表面的缺口结构与基板缺口方向对齐，还原产品展示时的规整视觉效果。材质调试阶段针对不同部件做差异化参数设置：MCPCB基板采用深黑色阻焊层材质，表面添加细微的线路纹理模拟真实电路板的印刷线路；陶瓷基座设置低反光度的哑光白材质，体现陶瓷材质的漫反射特性；封装透镜设置高透明度、低粗糙度的光学材质，添加轻微的淡黄色调匹配1C色温等级的暖白光LED外观特征，光线穿透透镜时可呈现自然的光线折射效果，还原大功率LED灯珠的真实视觉质感。设计过程中充分考虑该类LED器件的应用场景，整体结构尺寸适配常规手电筒、小型照明设备的安装空间，各部件的尺寸参数可直接用于后续的灯具结构适配设计，为照明产品的二次开发提供精准的三维结构参考。
