CIP在线清洗系统成套三维结构设计

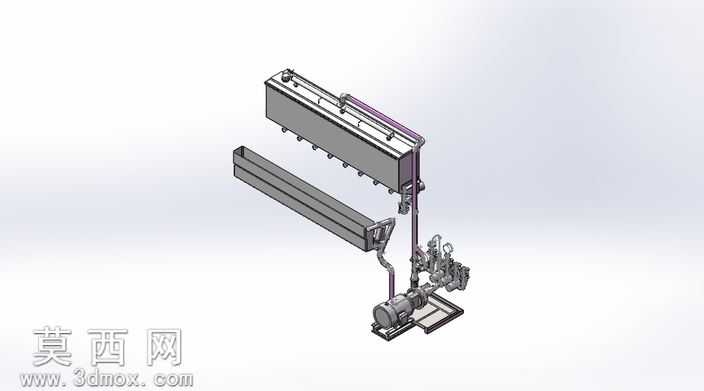

本套CIP在线清洗系统三维模型采用SolidWorks平台完成全参数化建模，整体设计围绕工业生产场景的在位清洗需求展开，完整还原了整套清洗系统的结构组成与管路连接逻辑。建模过程中首先对系统核心功能模块进行拆分，依次完成储液槽体、输送泵组、管路组件、喷淋执行机构、阀组控制单元的独立建模，再按照实际装配逻辑完成整体装配约束，确保各部件之间的装配关系符合机械设计规范，无干涉错位问题。材质渲染阶段针对不同部件的实际材质属性进行参数设置，槽体部分采用哑光不锈钢材质，还原工业卫生级设备的金属质感，管路部分区分不同介质管路的材质表现，输送泵的电机部分采用铸铁哑光材质搭配金属端盖，密封件采用橡胶材质的哑光深色表现，阀组手柄采用工程塑料材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上，整套系统分为上下布置的长条形喷淋槽与回流收集槽，侧边通过支架固定管路与泵组单元，管路采用硬管搭配少量柔性连接段的设计，既保证管路布局的规整性，也预留了设备安装调试的调整余量，泵组集成在独立底座上，通过地脚结构保证运行稳定性，喷淋槽上均匀布置喷淋出口，可实现对目标物件的全覆盖清洗，回流槽可完成清洗液的回收循环，阀组单元可实现清洗液流向、流量的调节控制。设计思路上充分考虑CIP系统的实际使用需求，在保证功能完整性的前提下优化管路走向，减少不必要的管路弯折降低流体阻力，各部件的连接位置预留了标准法兰与快接接口，符合卫生级设备的连接规范，整体模型结构完整，细节丰富，可直接用于方案展示、结构校核以及后续的工程图输出，能够为同类在线清洗设备的设计提供完整的结构参考。
